Что такое экономайзер для дымохода или котла | Экономайзер в котельной что это и для чего

Экономайзер - это устройство для использования части тепла дымовых газов, которое без него уходит вместе с продуктами сгорания. Владельцу бани или частного дома он может дать дополнительный нагрев от дымохода, а в котельной применяется для подогрева воды и повышения общей эффективности системы; лучшее решение выбирают не по названию, а по типу оборудования, температуре газов, диаметру канала и допустимому режиму эксплуатации.

Содержание

Что такое экономайзер простыми словами

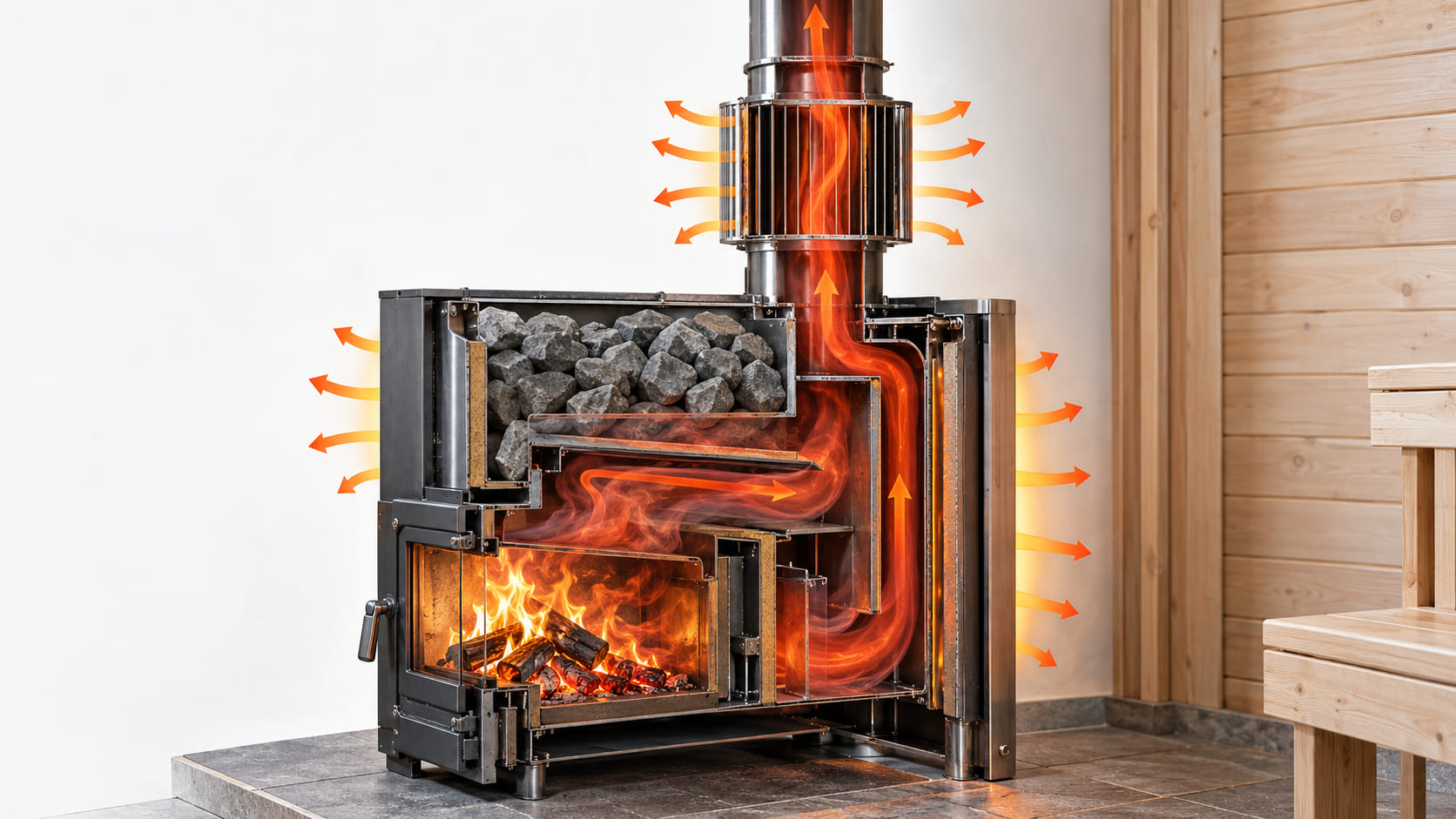

Как работает экономайзер для дымохода и куда передается тепло дымовых газов

Главная задача экономайзера - забрать часть остаточного тепла у уходящих газов и использовать эту энергию с пользой. Иными словами, устройство уменьшает тепловые потери через дымоход.

Но под одним названием могут подразумеваться разные конструкции. В частной бане экономайзер обычно является частью дымового тракта и передает полученное тепло воздуху, каменной массе или другому предусмотренному конструкцией элементу. В промышленной или коммунальной котельной экономайзер чаще представляет собой теплообменный аппарат, предназначенный для предварительного нагрева воды.

Поэтому вопрос «что такое экономайзер» имеет общий ответ, а конкретный принцип работы зависит от того, где устройство применяется.

Чем экономайзер дымохода отличается от котельного

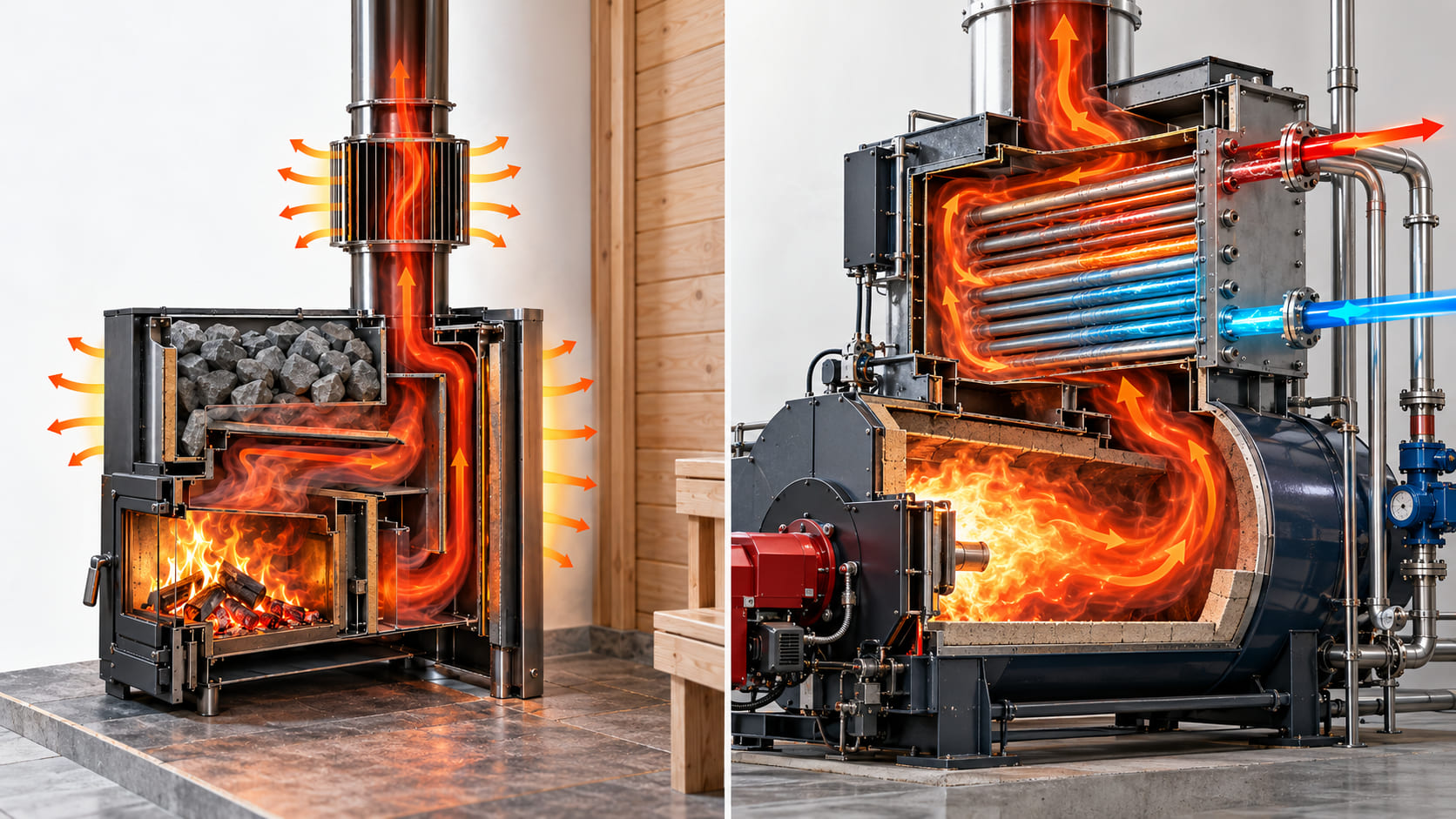

Разница между экономайзером дымохода банной печи и экономайзером котла

Оба устройства используют остаточное тепло дымовых газов, однако выполняют эту задачу по-разному.

Параметр	Экономайзер на дымоходе	Экономайзер котла
Основная задача	Получить дополнительное тепло от горячего участка дымохода	Использовать тепло уходящих газов для предварительного нагрева воды
Где применяется	Банные и отопительные печи, отдельные твердотопливные установки	Котельные установки
Что нагревается	Воздух или предусмотренная конструкцией теплоаккумулирующая масса	Питательная вода или другой теплоноситель
Ключевой риск неправильного выбора	Снижение тяги, образование конденсата, накопление сажи	Коррозия, нарушение расчетного режима и недостаточная эффективность теплообмена

Для владельца бани эти различия особенно важны. Промышленный аппарат, работающий с питательной водой, и устройство, устанавливаемое непосредственно в дымоход, нельзя рассматривать как одинаковое оборудование.

Как работает экономайзер

Принцип работы основан на передаче энергии от горячих продуктов сгорания более холодной поверхности или среде. После топки температура дымовых газов остается достаточно высокой, поэтому часть энергии продолжает уходить по дымовому каналу.

Экономайзер увеличивает поверхность теплообмена или заставляет поток дольше контактировать с нагреваемыми стенками. В некоторых конструкциях внутри предусмотрено несколько каналов или элементов, изменяющих движение газов. В результате интенсивность передачи энергии повышается.

Процесс можно описать последовательно:

В топке происходит сгорание топлива.
Нагретые дымовые газы поступают в дымовой тракт.
Поток проходит через рабочую часть экономайзера.
Корпус, трубки или другие поверхности получают тепло.
Энергия передается воздуху, воде или другой предусмотренной среде.
После экономайзера температура газов становится ниже.

Таким образом, экономайзер позволяет использовать часть энергии, которая иначе была бы потеряна. Однако максимальная отдача не всегда является правильной целью: дымоход должен продолжать работать в расчетном температурном режиме.

Зачем нужен экономайзер на дымоходе

Для банной или отопительной печи устройство имеет смысл прежде всего тогда, когда на первом горячем участке дымохода остается значительный запас тепла.

Установка экономайзера может выполнять несколько функций:

повысить теплоотдачу системы;
ускорить нагрев помещения;
полезно использовать часть остаточного тепла дымовых газов;
снизить термическую нагрузку на следующие участки дымохода;
уменьшить потери энергии вместе с уходящими газами;
в отдельных конструкциях увеличить площадь нагреваемой поверхности.

Экономия топлива возможна, но заранее обещать определенный процент неправильно. Результат зависит от мощности печи, температуры на входе в устройство, режима горения, конструкции самого экономайзера, тяги и того, сколько энергии действительно требуется помещению.

Если вы подбираете систему для бани целиком, сначала стоит посмотреть дымоходы для банных печей, определить подходящий диаметр и схему, а уже затем решать, нужен ли дополнительный съем тепла.

Что происходит без экономайзера

Обычная труба также передает часть тепла окружающему воздуху. Но площадь такой поверхности и характер движения газов ограничивают теплообмен.

Экономайзер делает этот процесс более выраженным. Именно поэтому его следует рассматривать как элемент всей системы, а не как отдельную деталь, которую можно установить на любой дымоход без проверки параметров.

Для чего экономайзер используется в котельной

В котельной назначение несколько другое. Здесь оборудование используется для утилизации тепла уходящих газов и предварительного подогрева воды, поступающей в котел.

Вместо того чтобы полностью отдавать энергию в окружающую среду через газоход, горячий поток проходит возле теплообменных поверхностей. Через них тепло передается питательной воде.

Такое решение позволяет:

повысить общий КПД установки;
снизить расход топлива при сопоставимой полезной нагрузке;
уменьшить количество энергии, теряемой вместе с дымовыми газами;
снизить нагрузку на основные поверхности нагрева;
повысить энергоэффективность котельного оборудования.

В промышленной установке экономайзер требует расчета. Учитывают температуру газов на входе и выходе, расход воды, давление, материал поверхностей, условия образования конденсата и сопротивление газового тракта.

Поэтому бытовой экономайзер на трубе и теплообменный аппарат котельной имеют общий физический принцип, но существенно отличаются по устройству, расчету и условиям эксплуатации.

Какие виды экономайзеров бывают

Единой конструкции для всех задач не существует. Выбор зависит от источника тепла и того, куда требуется передать полученную энергию.

Воздушный вариант

Горячая поверхность экономайзера нагревает окружающий воздух. За счет естественного движения теплый поток поднимается вверх, а снизу поступает более холодный воздух.

Такой вариант конструктивно относительно простой и подходит для случаев, когда требуется дополнительный нагрев помещения.

Экономайзер с развитой поверхностью теплообмена

Внутри корпуса могут находиться трубки, пластины или элементы, изменяющие направление потока. Их задача - увеличить площадь контакта и интенсивность передачи энергии.

Чем сложнее конструкция, тем важнее возможность очистки. Сажа на поверхности уменьшает теплообмен и одновременно увеличивает сопротивление движению газов.

Теплообменный аппарат для воды

Такое исполнение применяется в системах, где остаточное тепло используется для подогрева воды. Устройство требует контроля температуры, давления и циркуляции.

Самостоятельно добавлять водяной контур к конструкции, которая для этого не предназначена, не следует. Перегрев воды может привести к кипению и опасному повышению давления.

Котельный водяной экономайзер

Это отдельный класс оборудования. Он предназначен для нагрева питательной воды перед ее поступлением в котел. Конструкция может состоять из системы труб и других теплообменных поверхностей, через которые осуществляется передача остаточного тепла.

Как выбрать экономайзер для дымохода

Выбор экономайзера по диаметру дымохода и параметрам банной печи

Правильный выбор начинается не со стоимости и внешнего вида. Сначала проверяют совместимость оборудования.

Тип отопительного прибора. Экономайзер должен быть рассчитан на условия работы конкретной печи или котла.
Диаметр дымового канала. Присоединительные размеры должны соответствовать системе. Случайное уменьшение проходного сечения способно ухудшить тягу.
Допустимая температура. Материал корпуса и внутренних элементов должен выдерживать максимальную тепловую нагрузку в месте установки.
Конструкция газового пути. Чем больше сопротивление создает устройство, тем сильнее оно влияет на движение дымовых газов.
Возможность очистки. Устройство должно оставаться доступным для технического обслуживания и удаления сажи.
Масса. Тяжелая конструкция создает дополнительную нагрузку на соединения и опоры.
Режим эксплуатации. Для периодической работы бани и постоянного отопления требования могут отличаться.
Совместимость с последующими элементами. После экономайзера дымовые газы становятся холоднее, поэтому нужно учитывать дальнейший участок системы.

Если нужен именно такой элемент, подходящие заводские изделия собраны в разделе экономайзеры для дымохода.

Почему диаметр является ключевым параметром

Дымоход работает за счет разницы давления и движения нагретых газов. Если внутри появляется заметное сужение или чрезмерное сопротивление, тяга снижается.

Поэтому экономайзер нельзя выбирать только по мощности или внешним размерам. Присоединительный диаметр и разрешенная производителем схема установки должны соответствовать отопительному прибору.

Что проверить перед покупкой

диаметр выхода отопительного прибора;
допустимые температуры дымовых газов;
массу изделия;
материал;
способ соединения;
доступ для очистки;
рекомендованное место установки;
требования изготовителя печи и самого экономайзера.

Если хотя бы один из этих параметров неизвестен, лучше сначала уточнить его, а не подбирать изделие только по фотографии.

Почему нельзя слишком сильно охлаждать дымовые газы

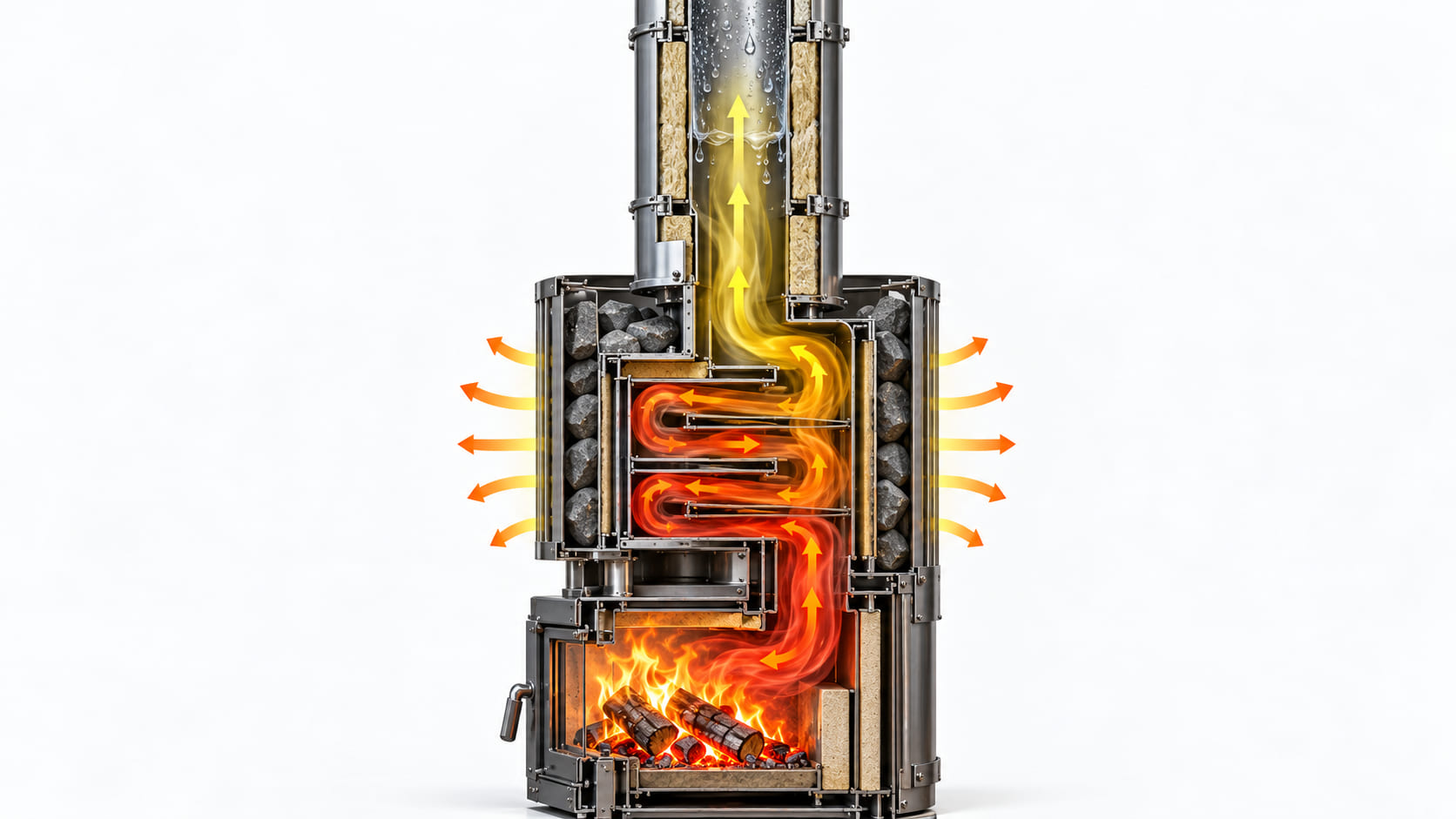

Образование конденсата в дымоходе при чрезмерном охлаждении дымовых газов

Чем больше тепла экономайзер отбирает у дымовых газов, тем эффективнее выглядит его работа. Однако существует предел, после которого дополнительное охлаждение становится нежелательным.

Если температура газа на последующем участке становится слишком низкой, поверхности дымохода охлаждаются сильнее. При определенных условиях температура может опуститься ниже точки росы. Тогда внутри появляется конденсат.

Вместе с продуктами сгорания и сажей влага образует загрязнения, которые могут ускорять коррозию и усложнять очистку. При работе на твердом топливе проблема особенно неприятна из-за образования липких отложений.

Поэтому принцип «чем холоднее дым после экономайзера, тем лучше» неверен.

Ситуация	Что происходит	Что учитывать
Отбор тепла умеренный	Часть остаточного тепла используется в помещении	Нормальная тяга и расчетная температура дальнейшего участка
Отбор тепла слишком большой	Газы чрезмерно охлаждаются	Риск конденсации и ухудшения тяги
Поверхности загрязнены	Снижается теплообмен и уменьшается свободное сечение	Требуется регулярная очистка

На холодных участках системы обычно используют теплоизолированную трубу. Посмотреть такие элементы можно в разделе трубы дымохода с изоляцией.

Что учитывать при установке экономайзера

Экономайзер устанавливается в зоне, для которой такая схема предусмотрена изготовителем оборудования. Самостоятельное изменение газового тракта без учета тяги и температуры может снизить безопасность всей системы.

Перед монтажом необходимо:

изучить техническое руководство отопительного прибора;
проверить присоединительные размеры;
убедиться, что экономайзер рассчитан на рабочие температуры;
оценить массу и способ опоры;
сохранить доступ к соединениям;
предусмотреть возможность очистки внутренних поверхностей;
проверить дальнейшую схему дымохода;
после сборки проконтролировать тягу и герметичность соединений.

Важно! Экономайзер нельзя использовать как способ исправить неправильно рассчитанный дымоход. Сначала должна стабильно работать основная система удаления продуктов сгорания.

Что проверить после установки

После первого прогрева контролируют несколько признаков:

дым не поступает в помещение;
тяга остается устойчивой;
соединения не пропускают продукты сгорания;
нет непривычно быстрого образования конденсата;
корпус и опоры работают без деформаций;
следующие элементы дымохода не получают нерасчетную нагрузку.

Если после установки тяга стала заметно хуже, появилась повышенная влажность внутри системы или быстро собирается сажа, требуется проверить соответствие экономайзера характеристикам отопительного прибора.

Как обслуживать экономайзер

Любая поверхность, которая контактирует с дымовыми газами, постепенно загрязняется. Чем сложнее внутренние каналы, тем больше внимания требует техническое обслуживание.

Основные действия:

периодически проверять состояние соединений;
контролировать накопление сажи;
очищать доступные каналы и поверхности;
следить за признаками коррозии;
проверять устойчивость креплений;
контролировать тягу после очистки и перед активным периодом эксплуатации.

Интервал обслуживания зависит от вида топлива, режима работы, конструкции и интенсивности образования сажи. Поэтому универсальный срок для всех систем назначать неправильно.

Регулярная очистка помогает сохранить площадь теплообмена и нормальное движение продуктов сгорания. Толстый слой отложений работает как теплоизоляция: эффективность устройства снижается, а сопротивление потоку увеличивается.

Всегда ли нужен экономайзер

Нет. Дополнительный отбор тепла полезен только тогда, когда система имеет соответствующий запас по температуре и тяге.

Установка может быть неоправданной в следующих случаях:

изготовитель отопительного прибора не допускает такую схему;
температура дымовых газов и без того низкая;
тяга находится на границе допустимого режима;
невозможно обеспечить нормальный доступ для обслуживания;
выбранное изделие не соответствует диаметру;
дополнительная масса не предусмотрена конструкцией;
экономия от устройства не соответствует затратам на покупку и монтаж.

Особенно осторожно следует подходить к современному оборудованию, где температура продуктов сгорания уже снижена конструкцией самого аппарата. Добавление еще одного теплообменного элемента может не повысить эффективность, а нарушить расчетный режим.

Когда экономайзер действительно имеет смысл

Практическая польза наиболее вероятна, если одновременно выполняются следующие условия:

из отопительного прибора выходят достаточно горячие дымовые газы;
изготовитель допускает соответствующее подключение;
дополнительное тепло действительно требуется помещению;
диаметр и конструкция устройства соответствуют системе;
после установки остается нормальная тяга;
есть доступ для очистки и осмотра.

В таком случае экономайзер позволяет рациональнее использовать остаточное тепло без усложнения системы ради самой сложности.

Краткая таблица выбора

Задача	Что выбирать	Главная проверка
Получить дополнительный нагрев в бане	Совместимый экономайзер для дымохода	Диаметр, температура и схема производителя
Снизить тепловую нагрузку на последующие трубы	Заводское устройство с подходящими параметрами	Не допустить чрезмерного охлаждения газов
Подогревать питательную воду котла	Расчетный водяной экономайзер	Температура, расход, давление и коррозионный режим
Просто заменить обычную трубу	Сначала определить необходимость экономайзера	Устройство не должно ухудшать работу дымохода

Ответы на частые вопросы

Что такое экономайзер на дымоходе?

Это устройство, которое позволяет использовать часть остаточного тепла дымовых газов. Оно устанавливается в дымовом тракте и увеличивает передачу энергии воздуху или другой предусмотренной конструкцией среде.

Зачем нужен экономайзер для банной печи?

Его используют для дополнительного отбора тепла от горячих дымовых газов. Это может ускорить нагрев помещения и уменьшить количество энергии, уходящей через дымоход.

Экономайзер и конвектор - одно и то же?

Не всегда. Термины могут пересекаться в названиях бытовых изделий, однако конструкция конкретного устройства важнее названия. Экономайзер делает акцент на утилизации остаточного тепла, а конвектор - на передаче энергии воздуху за счет конвекции.

Повышает ли экономайзер КПД?

При правильно подобранной конструкции он позволяет использовать часть энергии уходящих газов и тем самым повысить полезную теплоотдачу системы. Конкретное увеличение КПД зависит от оборудования и режима работы.

Можно ли снизить расход топлива?

В некоторых режимах - да, если дополнительное полученное тепло заменяет часть энергии, которую пришлось бы получить дополнительным сжиганием топлива. Фиксированный процент экономии без расчета указывать нельзя.

Можно ли поставить экономайзер на любой дымоход?

Нет. Нужно проверить тип отопительного прибора, присоединительный диаметр, температуру дымовых газов, допустимое сопротивление, массу устройства и требования изготовителя.

Почему после экономайзера может появиться конденсат?

Экономайзер снижает температуру уходящих газов. Если дальнейший участок становится слишком холодным и поверхность оказывается ниже точки росы, влага начинает конденсироваться внутри системы.

Чем опасно чрезмерное охлаждение дыма?

Оно может ухудшить тягу, увеличить количество конденсата и ускорить образование загрязнений. Поэтому максимальный отбор тепла не является целью сам по себе.

Нужно ли чистить экономайзер?

Да. Сажа способна собираться на внутренних поверхностях, снижать эффективность теплообмена и уменьшать свободное сечение каналов. Возможность обслуживания необходимо учитывать еще при выборе.

Что такое экономайзер в котельной?

Это теплообменное оборудование, которое использует остаточное тепло уходящих газов преимущественно для предварительного нагрева питательной воды. За счет утилизации энергии снижается тепловая нагрузка на котел и повышается общая эффективность установки.

Что сначала выбирать: экономайзер или дымоход?

Сначала определяют отопительный прибор и основные параметры дымохода. После этого можно подбирать совместимый экономайзер. Посмотреть подходящие дымоходы для банных печей и затем выбрать экономайзер для дымохода безопаснее, чем собирать систему в обратном порядке.

Короткий вывод

Экономайзер нужен для использования остаточного тепла дымовых газов. В банной или отопительной системе он помогает получить дополнительную теплоотдачу от дымохода, а в котельной обычно применяется для предварительного нагрева воды.

Главный критерий выбора - не максимальная отдача тепла, а правильный баланс. Устройство должно соответствовать отопительному прибору, диаметру дымового канала, температурному режиму и требованиям по обслуживанию.

Если экономайзер отбирает слишком много энергии, он способен снизить температуру газов до нежелательного уровня, увеличить образование конденсата и ухудшить тягу. Поэтому сначала определяют параметры всей системы, затем выбирают совместимое устройство.

Для комплектации можно перейти в раздел дымоходы для банных печей. Если основные параметры системы уже определены, отдельно можно посмотреть экономайзеры для дымохода.

Автор: Владимир Савченко - инженер теплотехник в интернет-магазине "ПечиМаг"
