Что такое Старт-сэндвич и как установить
Стартовый сэндвич для дымохода - это переходный элемент, который устанавливают между печным патрубком и утеплённым участком дымоходной системы. Он нужен владельцам банных печей и отопительных приборов, чтобы правильно организовать первый участок дымоотвода, снизить нагрев наружных поверхностей и уменьшить риск образования конденсата.
Содержание
- Что такое стартовый сэндвич для дымохода
- Зачем нужен стартовый элемент дымохода
- Как устроен стартовый сэндвич
- Чем стартовый сэндвич отличается от обычной трубы
- Как выбрать стартовый сэндвич для печи
- Какая сталь используется в стартовых элементах
- Как правильно установить стартовый сэндвич
- Ошибки при выборе и монтаже стартового элемента
- Ответы на частые вопросы

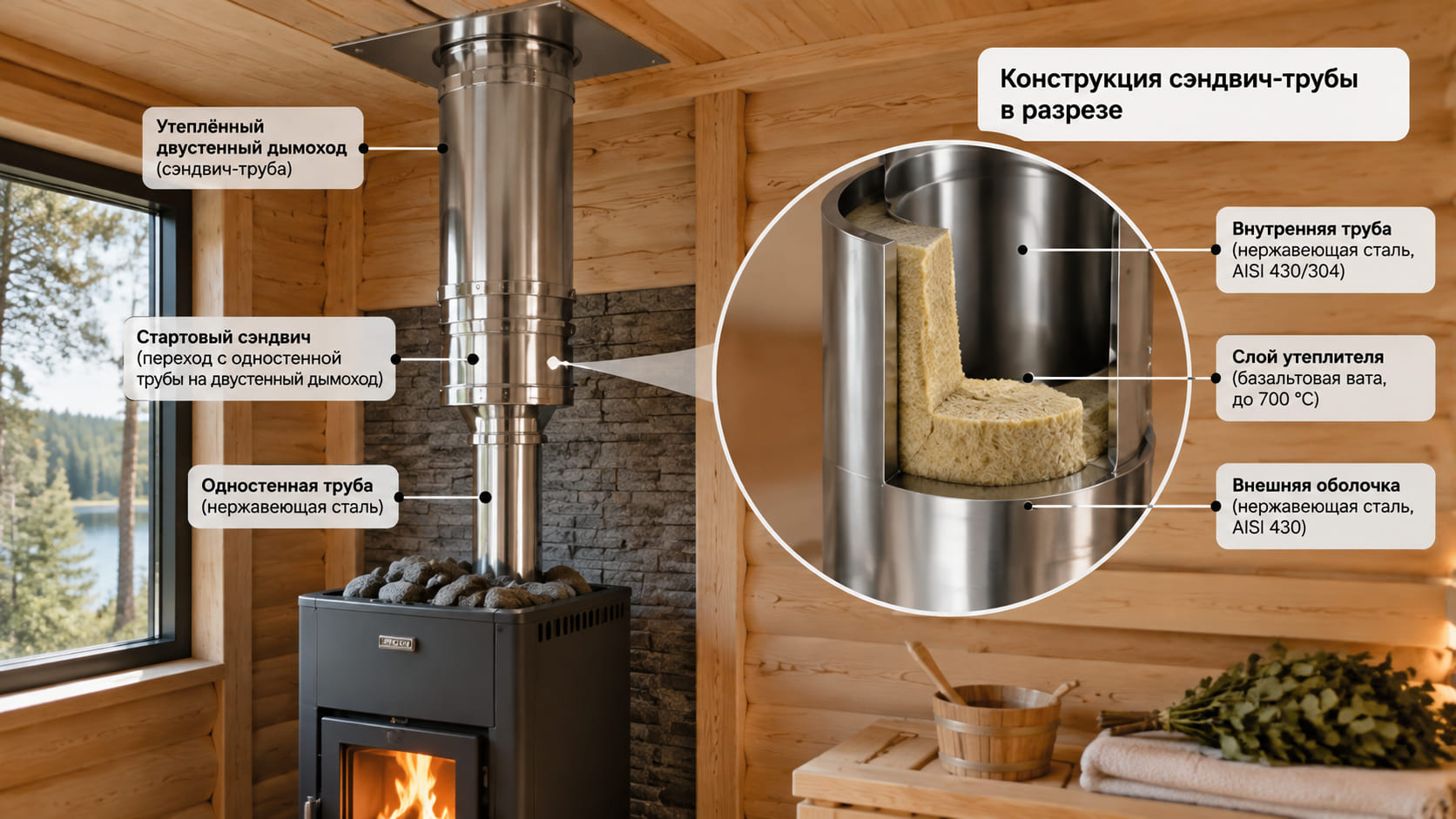

Что такое стартовый сэндвич для дымохода
Стартовый сэндвич - это первый утеплённый участок дымохода, который соединяет выходной патрубок печи с дальнейшей системой труб. В отличие от обычного сэндвича он рассчитан на работу рядом с зоной максимального нагрева, где температура дымовых газов выше всего.
Его используют при монтаже банных печей, каминов и отопительных приборов, когда после печи необходимо перейти от одностенной трубы к двустенному дымоходу с утеплителем.
Главная задача элемента - обеспечить безопасный переход между горячей частью дымохода и основной вертикальной системой.
| Элемент | Назначение | Особенности |
|---|---|---|
| Стартовый сэндвич | Переход от печи к утеплённому дымоходу | Работает при высокой температуре возле прибора |
| Обычная сэндвич-труба | Формирование основной трассы дымохода | Устанавливается после стартового участка |
| Одностенная труба | Отвод дымовых газов от печи | Быстро передаёт тепло наружной поверхности |
Зачем нужен стартовый элемент дымохода
После выхода из печи дымовые газы имеют максимальную температуру. Первый участок трубы принимает основную тепловую нагрузку, поэтому к его конструкции предъявляют особые требования.
Если сразу установить обычный утеплённый участок без учёта особенностей подключения, могут появиться проблемы:
- перегрев соединений возле печи;
- повышенное образование конденсата при неправильном режиме работы;
- деформация внутренних стенок при постоянных температурных нагрузках;
- сложности с герметичностью соединения.
Стартовый сэндвич помогает правильно собрать систему и распределить нагрузку между первым участком и последующими элементами дымохода.
Особенно важно учитывать его использование при банных печах, которые часто работают в режиме быстрого нагрева и высокой температуры дымовых газов.
Как устроен стартовый сэндвич
Конструкция стартового элемента похожа на обычную двустенную трубу, но рассчитана на работу в зоне возле печного патрубка.
Основные части конструкции:
- внутренняя труба - канал, через который проходит поток дыма;
- слой утеплителя - снижает передачу тепла на наружную оболочку;
- внешняя оболочка - защищает утеплитель и формирует внешний контур трубы;
- соединительные элементы - обеспечивают герметичность сборки.
При выборе нужно учитывать диаметр внутреннего канала, толщину стенки, марку нержавейки и допустимый температурный режим.
| Параметр | На что влияет | Что учитывать при покупке |
|---|---|---|
| Диаметр | Пропускную способность дымового канала | Должен соответствовать выходу печи |
| Толщина металла | Срок эксплуатации при нагреве | Выбирать с учётом температуры работы |
| Марка стали | Стойкость к нагреву и влаге | Проверять назначение стали |

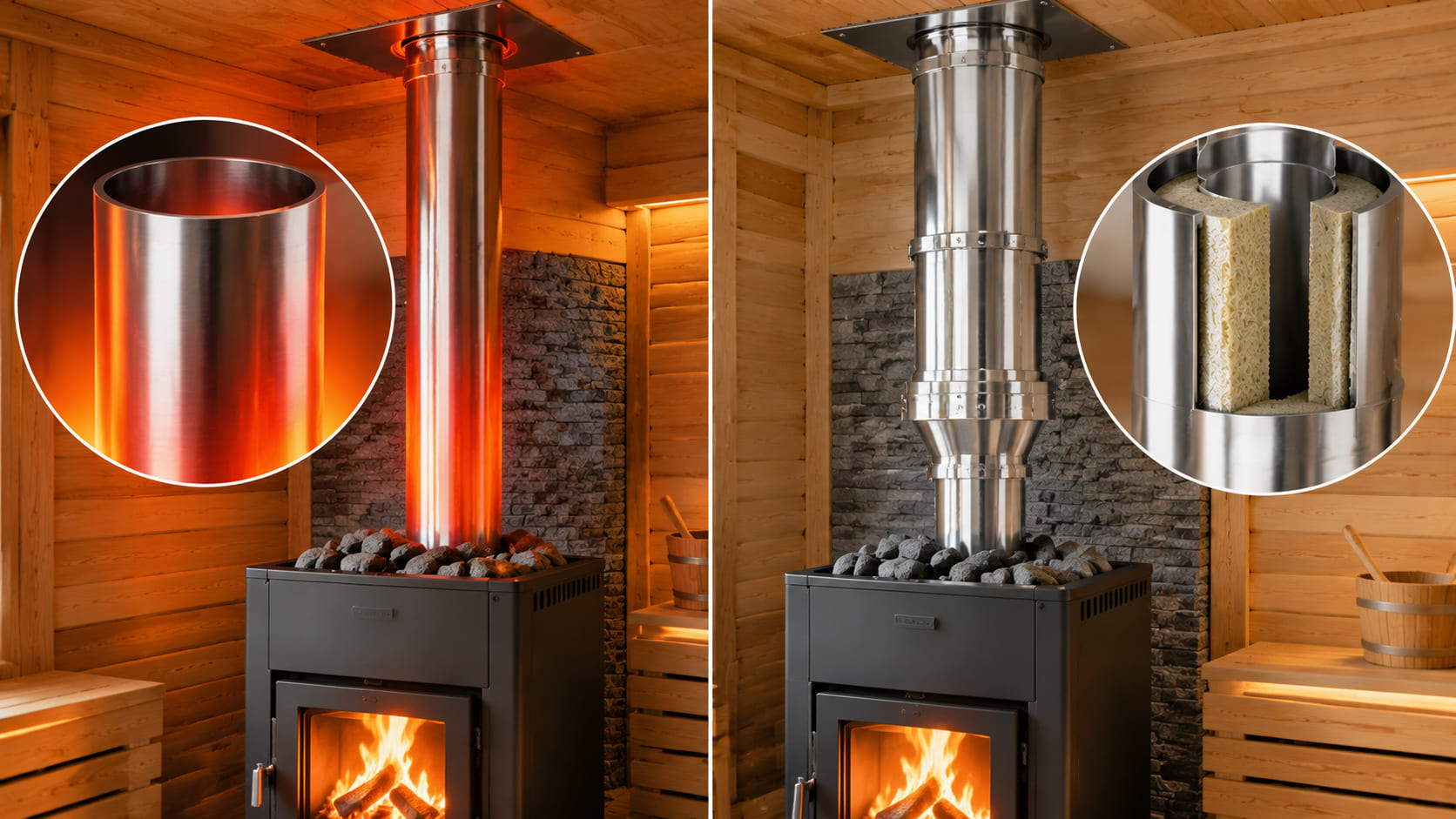

Чем стартовый сэндвич отличается от обычной трубы
Главное отличие заключается в месте установки. Стартовый элемент находится сразу после печи, где температура выше, чем на остальных участках дымохода.
Обычный сэндвич чаще устанавливают дальше по трассе, когда требуется пройти помещение, перекрытия или вывести дымоход наружу.
| Характеристика | Стартовый сэндвич | Обычный сэндвич |
|---|---|---|
| Место установки | Первый участок после печи | Основная часть дымохода |
| Нагрузка | Максимальный нагрев | Более стабильный режим |
| Задача | Переход от печи к системе | Продолжение дымового канала |
Как выбрать стартовый сэндвич для печи
Выбор стартового элемента начинается не с внешнего вида трубы, а с параметров конкретного отопительного прибора. Дымоходная система должна соответствовать выходному патрубку печи и условиям эксплуатации.
Перед покупкой необходимо определить:
- Диаметр выхода дымохода у печи.
- Тип отопительного прибора и режим его работы.
- Максимальную температуру дымовых газов.
- Длину первого участка после печи.
- Материал внутренней трубы.
- Необходимость дополнительных элементов крепления.
Для банных печей особенно важно учитывать режимы быстрого нагрева. При таких условиях первый участок дымохода получает большую тепловую нагрузку, поэтому экономия на неподходящем элементе может привести к проблемам при эксплуатации.
Подходящий вариант можно подобрать вместе с комплектом сэндвич-дымохода, учитывая все соединения системы.
Какая сталь используется в стартовых элементах
Внутренняя труба стартового сэндвича постоянно контактирует с горячими дымовыми газами и продуктами сгорания. Поэтому материал должен сохранять свойства при высоких температурах и воздействии влаги.
Чаще всего используют нержавеющую сталь следующих марок:
| Марка стали | Особенности | Для каких условий подходит |
|---|---|---|
| AISI 430 | Устойчива к нагреву, но хуже переносит постоянное воздействие влаги | Участки с умеренной влажностью и температурной нагрузкой |
| AISI 304 | Хорошая устойчивость к коррозии | Большинство бытовых дымоходных систем |
| AISI 316 | Повышенная стойкость к агрессивной среде | Сложные условия эксплуатации |
При выборе нужно учитывать не только марку стали, но и толщину стенки. Более толстый металл лучше переносит регулярный нагрев и механические нагрузки.
Также необходимо проверить качество сварных соединений. Ровные швы и правильная геометрия помогают сохранить герметичность дымового канала.

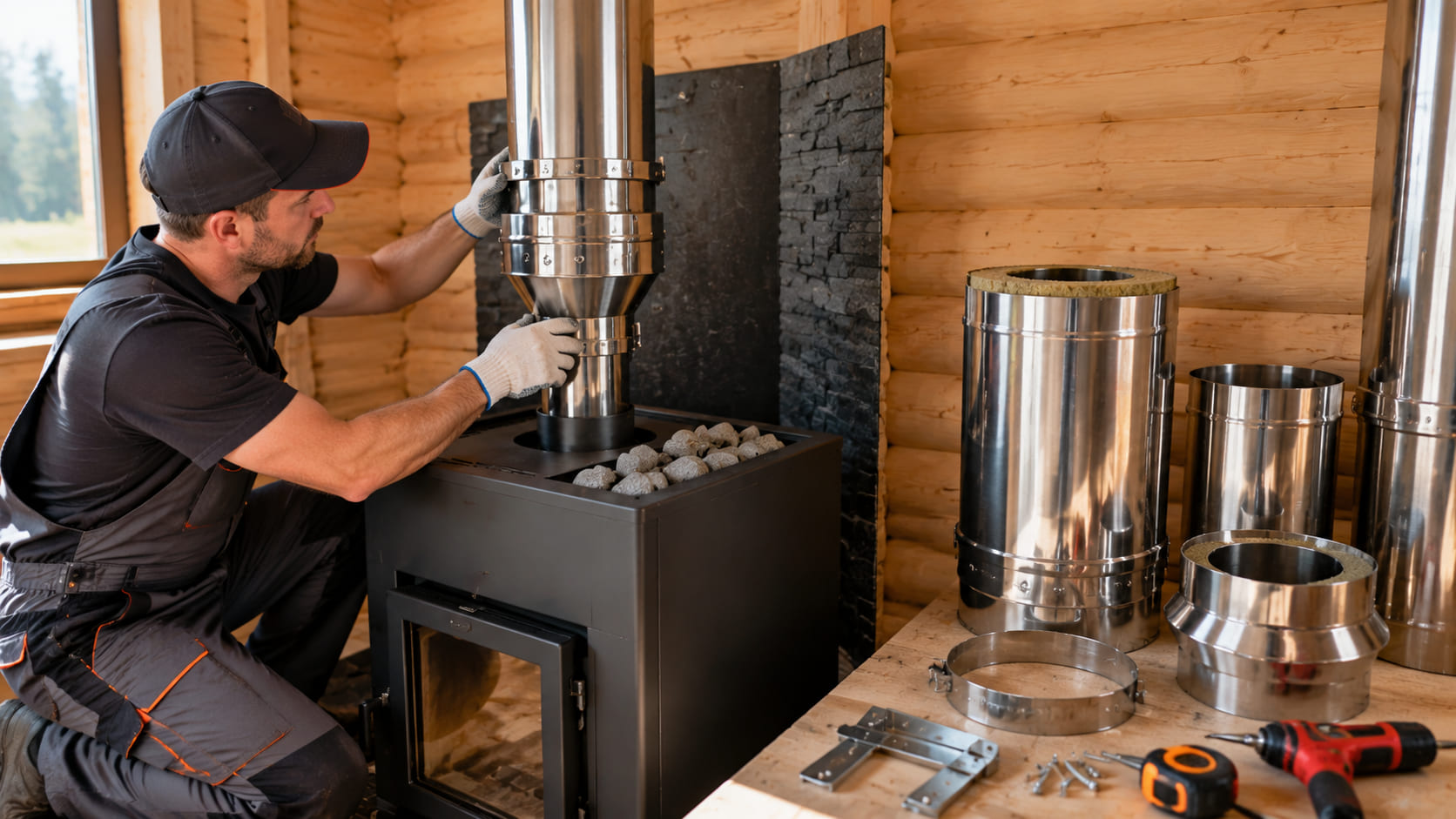

Как правильно установить стартовый сэндвич
Монтаж начинают после проверки параметров печи и всей схемы дымохода. Первый элемент должен быть установлен ровно и надёжно соединён с последующими участками.
Основные этапы установки:
- Проверить диаметр выхода печного патрубка.
- Подготовить место соединения.
- Установить стартовый элемент согласно направлению движения дыма.
- Проверить плотность соединений.
- Закрепить вертикальные участки дымохода с помощью крепежа.
- Проверить расстояния до горючих конструкций.
При сборке важно учитывать направление установки труб. Соединения должны препятствовать попаданию конденсата наружу и обеспечивать движение продуктов сгорания внутри канала.
Для сложных систем дополнительно используют элементы дымохода: тройники, переходники, крепления и опоры.
Почему важно правильно соединить первый участок
Первое соединение принимает основную нагрузку от нагрева. Если между печью и дымоходом есть негерметичный участок, в помещение могут попадать дымовые газы.
Кроме того, неправильный монтаж может привести к:
- появлению влаги внутри конструкции;
- образованию конденсата;
- загрязнению соединений сажей;
- снижению тяги.

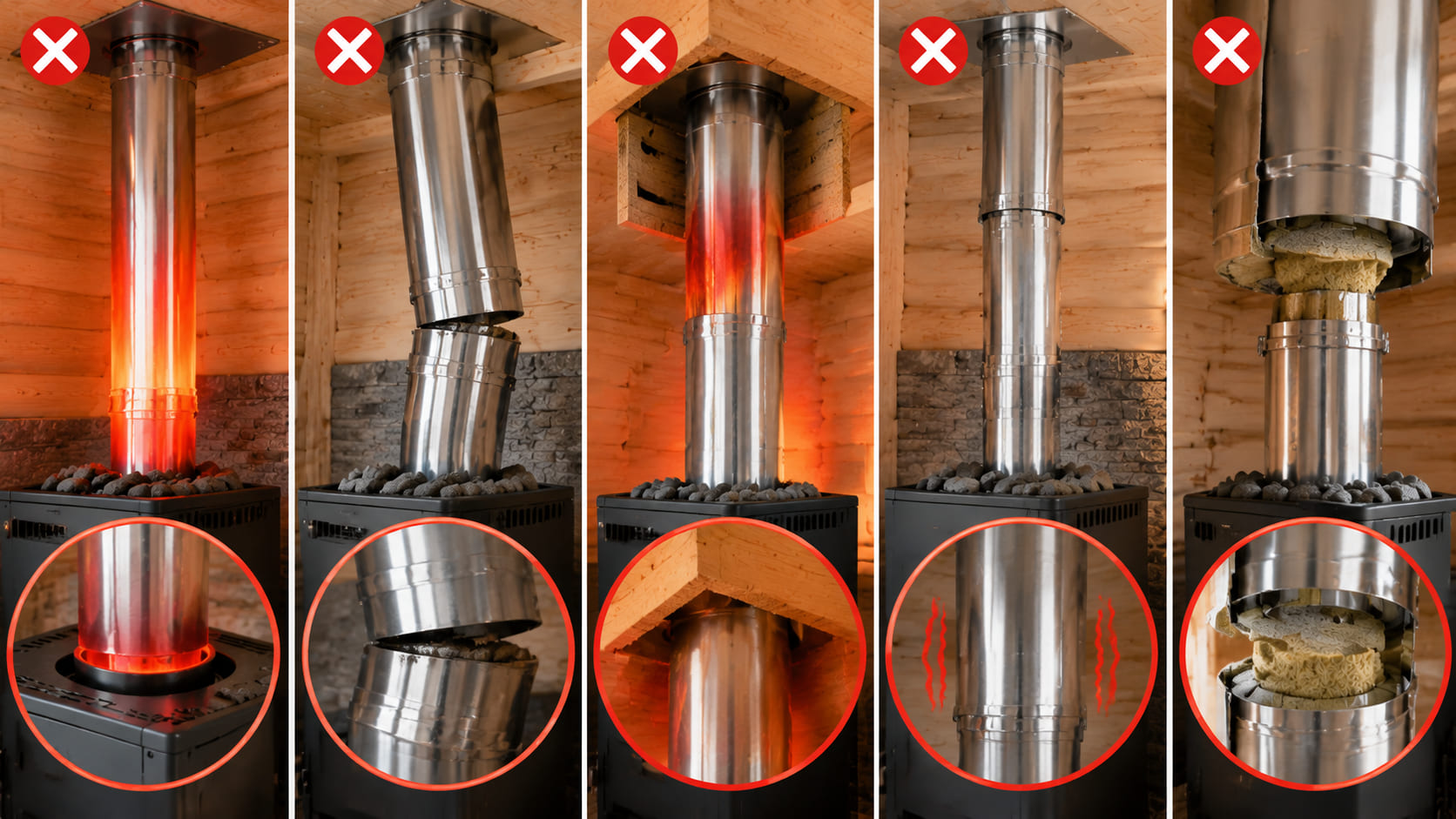

Ошибки при выборе и монтаже стартового элемента
При самостоятельной сборке дымохода часто допускают ошибки, которые сначала кажутся незначительными, но проявляются после регулярной эксплуатации.
| Ошибка | Почему возникает проблема | Как сделать правильно |
|---|---|---|
| Установка первого попавшегося сэндвича | Не учитывается температура работы печи | Подбирать элемент под конкретный прибор |
| Несовпадение диаметра | Нарушается работа дымового канала | Использовать трубы одного сечения |
| Отсутствие крепления | На соединения приходится лишняя нагрузка | Использовать предусмотренные опоры и крепёж |
| Игнорирование конденсата | Влага ускоряет разрушение металла | Собирать систему с учётом направления соединений |
Ответы на частые вопросы
Можно ли сразу поставить обычный сэндвич после печи?
В некоторых системах используется прямой переход на утеплённый участок, но решение зависит от конструкции печи, температуры работы и требований производителя дымохода. Перед покупкой нужно проверить схему подключения.
Для чего нужен стартовый сэндвич?
Он создаёт правильный переход от горячего патрубка печи к двустенной дымоходной системе. Элемент помогает учитывать высокую температуру первого участка и особенности дальнейшего монтажа.
Чем отличается стартовый элемент от обычного сэндвича?
Главное отличие - место работы. Стартовый участок находится ближе всего к печи и принимает большую тепловую нагрузку. Основной сэндвич используется дальше по трассе.
Какой диаметр стартового сэндвича выбрать?
Диаметр должен соответствовать выходу дымового канала печи. Уменьшать или увеличивать сечение без расчёта нельзя, так как это влияет на тягу и режим работы оборудования.
Нужно ли учитывать образование конденсата?
Да. При изменении температуры дымовых газов внутри трубы может появляться влага. Поэтому важны правильная сборка соединений, материал трубы и режим эксплуатации.
Главное о стартовом сэндвиче для дымохода
Стартовый сэндвич - это элемент, который помогает правильно соединить печь с утеплённой частью дымохода. Его выбирают не только по размеру, но и с учётом температуры работы, материала и особенностей всей системы.
Перед покупкой необходимо определить диаметр выхода печи, подобрать подходящую марку стали и проверить совместимость всех элементов.
Если требуется собрать полный комплект, стоит выбирать не отдельную трубу, а всю дымоходную систему с учётом креплений, проходов и дополнительных деталей.
Подобрать подходящие решения для банных печей можно в разделе дымоходы для банных печей.
Автор: Владимир Савенко - инженер-теплотехник
