Монтаж дымохода через стену деревянного дома

Введение

Установка дымохода через стену в деревянном доме - вопрос безопасности. Ошибки при монтаже ведут к пожару, деформации конструкций или потере тяги. Мы видели последствия самостоятельного монтажа: прогоревшие стены, оплавленную изоляцию, замечания от пожарных инспекторов. Этих проблем можно избежать, если соблюдать нормы и подбирать проверенные материалы.



Современные котлы работают в интенсивных режимах, температура отходящих газов растёт. Деревянные конструкции остаются уязвимыми. В 2025 году СП 7.13130 и СП 12.13130 ужесточили требования к противопожарным отступкам и герметизации узлов. Игнорирование норм создаёт реальный риск для строения и ведёт к отказу в страховых выплатах.

Что будет в статье?

• Как рассчитать узел прохода через деревянную стену.
• Какие материалы соответствуют действующим нормам.
• Пошаговый алгоритм монтажа с акцентом на безопасность.
• Разбор частых ошибок и способы их устранения.

Эксперт PechiMag: Дымоход - не просто труба в стене. Это инженерная система, где каждый элемент влияет на безопасность. В материале собраны решения, которые применяются на реальных объектах и проходят проверку надзорных органов.

Особенности установки в деревянном доме

Деревянный дом постоянно меняет геометрию: даёт усадку, реагирует на влажность и перепады температур. Дерево начинает тлеть при 300°C, а дымовые газы дымохода значительно горячее. Простого отверстия в стене недостаточно - требуется комплексная защита.

Температура: главная угроза

Дымовые газы в дымоходе достигают 400-600°C. Даже сэндвич-трубы нагревают внешнюю поверхность до 150-200°C. Этого достаточно для обугливания древесины при длительном контакте. Горячие элементы необходимо изолировать от сгораемых конструкций.

Усадка дома

За 3-5 лет строение оседает на 10-15 см. Жёстко закреплённый дымоход деформируется:

• Нарушается герметичность стыков.
• Разрушается узел прохода.
• Появляются трещины в отделке вокруг дымохода.

Решение: компенсационные зазоры и скользящие крепления. Дымоход и стена должны двигаться независимо друг от друга.

Конденсат и влага

Горячая труба дымохода контактирует с холодным уличным воздухом, что приводит к образованию конденсата. Влага разрушает утеплитель, вызывает гниение древесины вокруг узла и снижает тягу.

Решение: гидроизоляция, правильный уклон горизонтального участка и влагостойкие материалы в зоне прохода.

Тепловое расширение

Металлическая труба дымохода длиной 3 метра при нагреве удлиняется на 3-4 см. Жёсткая фиксация приведёт к деформации. Необходимо использовать подвижные опоры.

Пожарная безопасность: нормы 2025

Пожарные инспекции и страховые компании проверяют узлы прохода строго. Отклонение от СП ведёт к запрету эксплуатации или отказу в выплате. Статистика показывает: большинство возгораний начинается именно в месте прохода дымохода через стену из-за скрытого тления.



На какие документы опираться

• СП 7.13130.2013 (с изменениями 2024-2025) - защита отопительного оборудования.
• СП 60.13330.2020 - отопление и вентиляция.
• Паспорт прибора - если производитель указывает более строгие требования, приоритет остаётся за ним.

Главное правило: температура деревянных конструкций в зоне прохода не должна превышать 50°C.

Минимальные отступки

Тип дымохода	Отступка	Важно
Однослойная труба без изоляции	500 мм	В деревянных домах - только с защитным коробом
С экраном + зазор 50 мм	380 мм	Экран: минерит, СМЛ, суперизол
Заводской сэндвич (утеплитель ≥50 мм)	200-250 мм	Смотрите паспорт изделия
Коаксиальный (газовый котёл)	100-200 мм	Строго по инструкции котла

Материалы для узла прохода

Допускается использовать только сертифицированную негорючую продукцию (класс НГ):

• Базальтовая вата - плотность от 80 кг/м³, без органических связующих.
• Минерит / СМЛ-плиты - для защитных экранов и коробов.
• Термостойкий герметик - выдерживает до 1200°C, сохраняет эластичность.
• Сталь - оцинковка или нержавейка толщиной от 0,8 мм.

Нельзя: монтажную пену, пенопласт, горючие уплотнители, асбестовые шнуры.

Разделка или отступка?

• Разделка - утолщение стенки дымохода в месте прохода. В современных сэндвич-системах заменяется заводским узлом.
• Отступка - воздушный зазор между трубой и стеной с негорючим заполнением.

Для деревянных стен при выводе через стену применяется только отступка с вентиляционным зазором.

Что ищут инспекторы

• Отсутствие зазора между дымоходом и утеплителем.
• Жёсткое закрепление трубы в стене.
• Утеплитель тоньше 50 мм.
• Заделка щелей обычным силиконом.
• Отсутствие защитного козырька снаружи.

Эксперт: Не ориентируйтесь только на надпись «сэндвич» на ценнике. Требуйте паспорт, протокол испытаний, маркировку EI. Отсутствие документации - повод отказаться от покупки. Экономия на материалах может привести к потере строения.

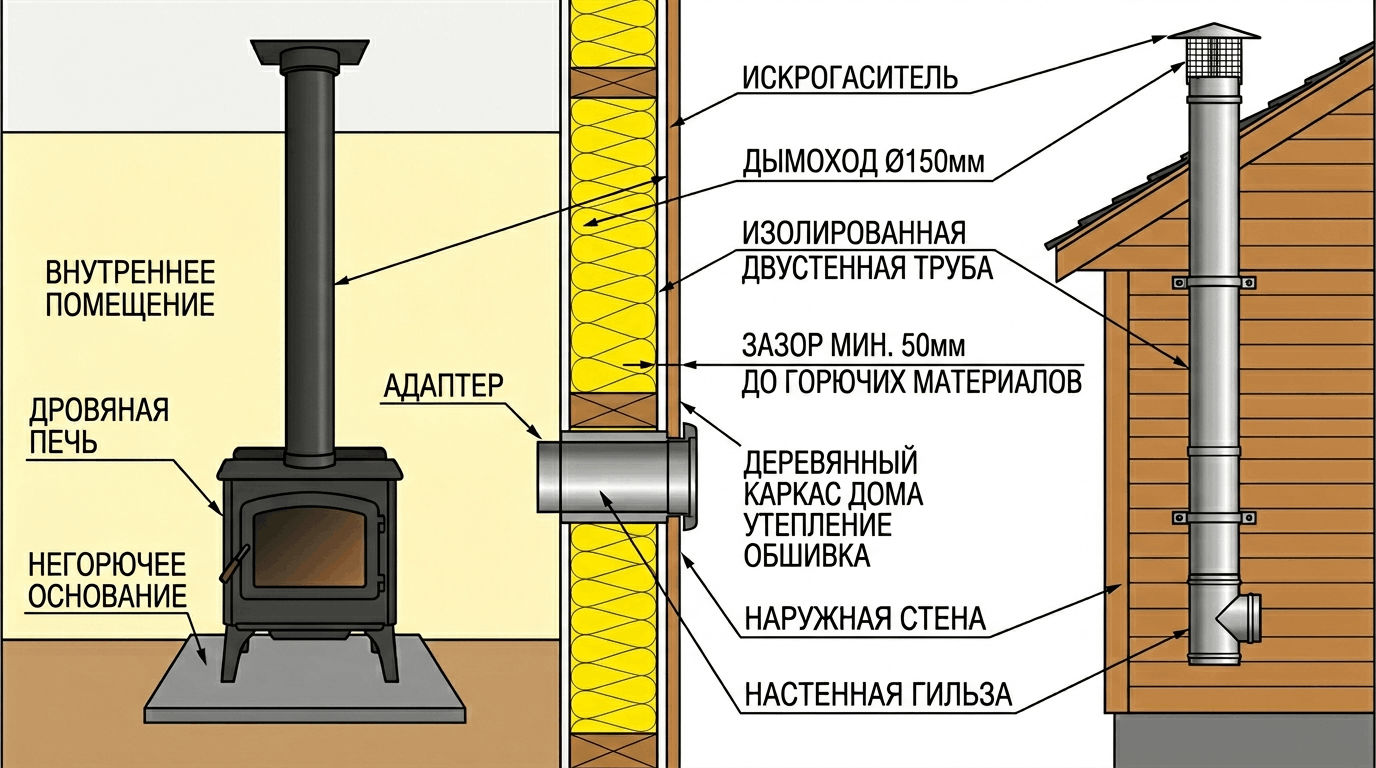

Узел прохода: конструкция и виды



Узел прохода выполняет три функции: противопожарная защита, компенсация теплового расширения и гидроизоляция. Ошибки в этой зоне приводят к скрытому тлению, которое проявляется через 2-3 отопительных сезона.

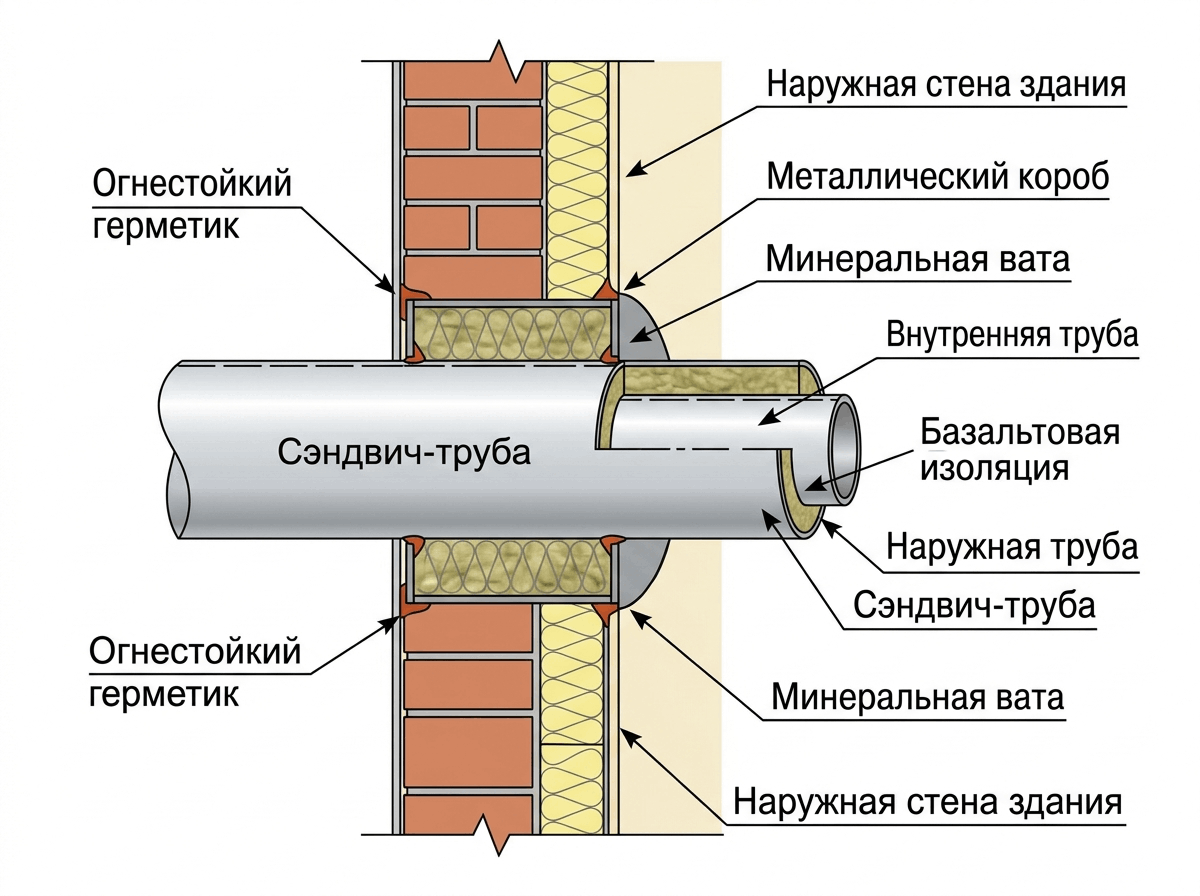

5 элементов безопасного узла

• Гильза - сталь от 0,8 мм, в неё заводится дымоход.
• Утеплитель - базальтовая вата 80-140 кг/м³, укладывается без пустот.
• Фланцы - закрывают зазор, материал: сталь, минерит, СМЛ.
• Герметик - термостойкий состав для стыков.
• Козырёк - защита от осадков с наружной стороны.

Какой узел выбрать

Тип	Плюсы	Минусы	Для чего
Заводской комплект	Рассчитан на расширения, включает крепления, проходит проверку	Выше стоимость, привязка к бренду	Сэндвичи для печей и ТТ-котлов
Сборный по СП	Гибкий под нестандартные стены, ремонтопригодный	Нужен опыт, риск ошибок в изоляции	Кирпичные трубы, сложные геометрии
Мини-бокс	Тонкий, аккуратный, быстрый монтаж	Слабее при длительных пиковых нагрузках	Газовые котлы с коаксиалом

Чек-лист перед запуском

1. Замерьте температуру фланца после 2 часов работы - не выше 50°C.
2. Проверьте: труба дымохода не касается дерева даже при тепловом расширении.
3. Простучите фланец - звук должен быть ровным, без пустот в утеплителе.
4. Осмотрите стык снаружи: вода не затекает, козырёк перекрывает узел на 30+ мм.

Пошаговый монтаж

Монтаж не терпит спешки. Каждый этап влияет на тягу и безопасность. Алгоритм проверен на сотнях объектов.

Подготовка

• Инструменты: перфоратор, уровень, лазерный дальномер, ножницы по металлу, шуруповёрт.
• Материалы: гильза 0,8-1,0 мм, базальтовая вата, термостойкий герметик, хомуты, кронштейны, экраны.
• Размер проёма: диаметр трубы + 100-150 мм на вентиляционный зазор.

Шаг 1. Разметка и проём

1. Определите высоту вывода по паспорту прибора.
2. Разметьте центр с учётом горизонтального участка (макс. 1 м, уклон 3°).
3. Проверьте стену на скрытую проводку и несущие балки.
4. Выпилите проём, зачистите края, обработайте огнебиозащитным составом.

Шаг 2. Гильза

1. Вставьте гильзу, она должна выступать на 20-30 мм с каждой стороны.
2. Зафиксируйте пластинами или анкерами, оставьте возможность для микроподвижек.
3. Проверьте горизонт: перекос более 2 мм на метр создаёт риск разгерметизации.

Шаг 3. Сборка трубы

1. Собирайте по конденсату: раструб верхнего элемента вставляется в гладкий конец нижнего.
2. Каждый стык обрабатывайте термостойким герметиком на силикатной основе.
3. Выведите дымоход через гильзу, зазор должен быть равномерным по периметру.

Шаг 4. Изоляция

1. Заполните зазор базальтовой ватой - плотно, но без прессовки.
2. Закройте узел экранами с двух сторон (минерит, СМЛ, сталь 0,5 мм + зазор 30 мм).
3. Герметизируйте примыкание экранов к стене термостойкой мастикой.

Шаг 5. Фиксация снаружи

1. Первый кронштейн устанавливайте в 15-20 см от стены.
2. Крепите хомутами каждые 1,5-2 м, используйте скользящие опоры.
3. Оставьте компенсационный зазор 5-10 мм перед дефлектором.

Шаг 6. Проверка

1. Визуальный осмотр: нет перекосов, щелей, контакта металла с деревом.
2. Тестовая протопка 30-40 минут на минимальной мощности.
3. Замер температуры фланца - не выше 50°C.
4. Проверка тяги и отсутствие запаха гари в помещении.



Материалы: сэндвич или коаксиал?

Выбор начинается с типа отопительного прибора. Ошибка ведёт к коррозии, затоплению узла конденсатом или отказу системы.

Сэндвич-дымоход

• Для: дровяные печи, камины, ТТ-котлы, банные печи.
• Температура: до 1100°C.
• Безопасность: высокая при утеплителе от 50 мм.

Коаксиальная труба

• Для: только газовые или дизельные котлы с закрытой камерой.
• Температура: до 120°C.
• Важно: запрещено подключать к печам и ТТ-котлам.
• Конденсат: образуется постоянно, требуется уклон 3° и слив.

Как выбрать сталь

• AISI 430: только для дровяных печей и каминов.
• AISI 304/321: универсальный вариант для ТТ-котлов и банных печей.
• AISI 316L: обязательна для пеллетных котлов и дизельных горелок.

Минимальная толщина внутренней стенки - 0,5 мм. Сталь толщиной 0,3-0,4 мм деформируется за 2-3 сезона.

5 признаков качественного дымохода

1. Маркировка на каждом элементе: производитель, марка стали, толщина, дата выпуска.
2. Лазерная или плазменная сварка шва - ручной шов создаёт поры и ускоряет коррозию.
3. Плотность утеплителя 100-150 кг/м³ - материал не сыплется и восстанавливает форму.
4. Соединение на хомутах с резиновым уплотнителем - исключает простое вставление дымохода.
5. Паспорт и протокол огневых испытаний - необходимы для проверки и страховки.

Эксперт: На рынке встречаются дымоходы из тонкого металла, который ржавеет от конденсата. Отсутствие паспорта и маркировки стали - повод отказаться от покупки. Безопасность не допускает компромиссов.

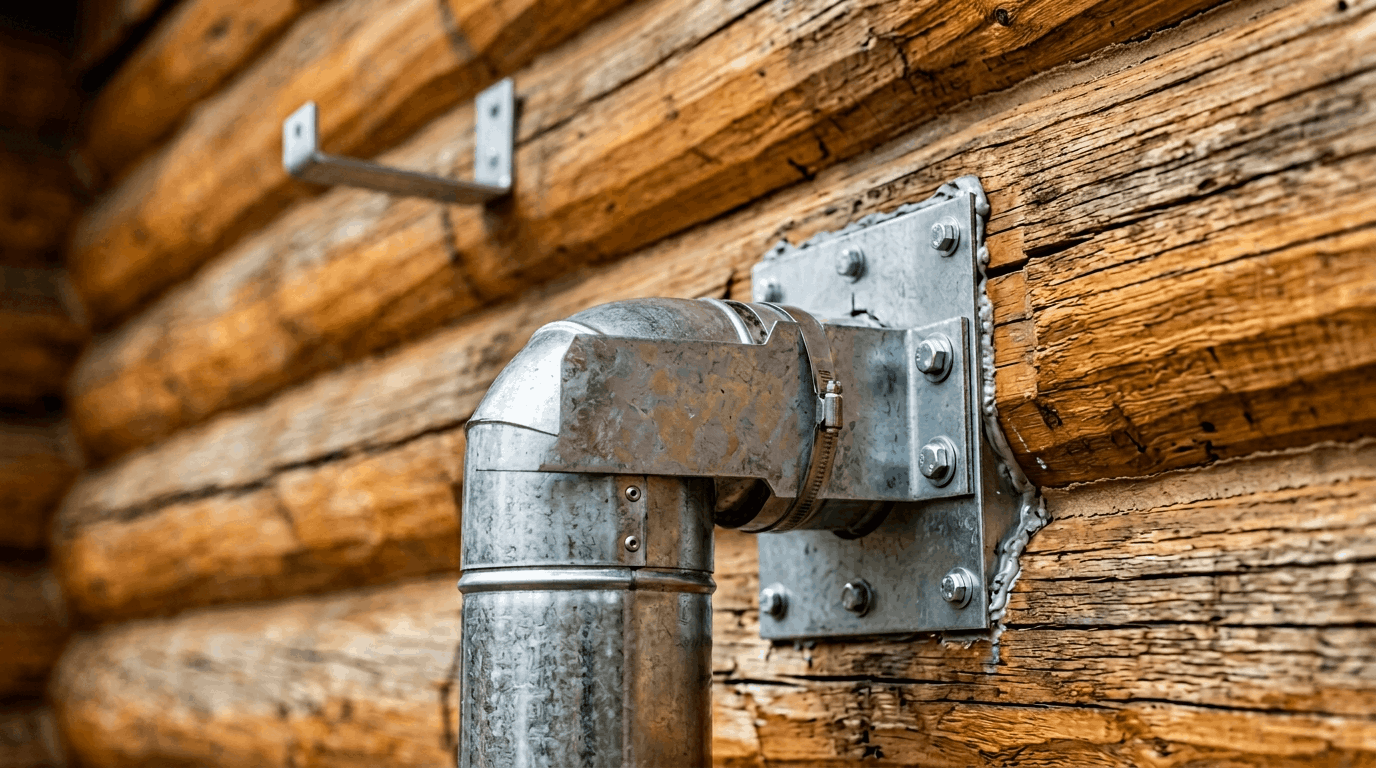

Ошибки монтажа и как их избежать

Большинство проблем возникает не из-за брака дымохода, а из-за нарушений правил сборки. Разберём критичные ошибки.

Ошибка 1: Нет уклона

Для ТТ-оборудования уклон должен составлять 10-15 мм на метр в сторону улицы. Газы тяжелее воздуха, без уклона они скапливают сажу и снижают тягу.

Исключение: газовые котлы - уклон делается к котлу для отвода конденсата.

Ошибка 2: Игнор усадки

Дом оседает, жёстко закреплённая труба деформируется или повреждает стену. Решение: скользящие крепления и компенсационные зазоры.

Ошибка 3: Монтажная пена

Пена горит, выделяет дым при нагреве, отслаивается от вибрации. Образуются пустоты, через которые жар попадает на дерево. Решение: базальтовый картон или вата + термостойкий герметик.

Ошибка 4: Тонкая сталь

Сталь 0,3 мм деформируется через год, стыки разгерметизируются, дым проникает в утеплитель. Решение: внутренняя стенка минимум 0,5 мм (AISI 304/321).

Ошибка 5: Нет регулятора тяги

Высокий дымоход создаёт избыточную тягу. Топливо сгорает слишком быстро, тепло уходит в трубу, растёт риск перегрева. Решение: установка дефлектора или шибера.

Таблица: Ошибка - Последствие - Исправление

Ошибка	Последствие	Как исправить
Стыки собраны «против конденсата»	Конденсат течёт по стенке, коррозия	Перебрать участок, развернуть тройник правильно
Узел прохода слишком узкий	Перегрев дерева, тление	Расширить короб, добавить изоляцию
Нет защиты от ветра	Опрокидывание тяги, задувание котла	Установить дефлектор ЦАГИ
Жёсткое крепление к стене	Разрыв трубы при усадке	Заменить хомуты на скользящие опоры

Эксперт: Правило простое: дымоход - отдельная конструкция в доме. Он не должен опираться на печь, зависеть от стен при усадке или касаться горючих материалов. Жёсткое крепление к венцу сруба - признак некомпетентного монтажа.

Нормы расстояний: СНиП 2025

Противопожарные расстояния основаны на статистике возгораний. Отклонение от норм создаёт риск пожара и проблемы со страховыми случаями.

Минимальные отступки до стен

Тип дымохода	Без защиты	С экраном	Заводской сэндвич
Однослойная труба	500 мм	380 мм	-
Сэндвич (утеплитель ≥50 мм)	-	-	130-200 мм*

* Точное значение указывается в паспорте изделия.

Проход через потолок

• Без защиты: 1000 мм для однослойных дымоходов.
• С ППУ: 380 мм для сэндвичей, 500 мм для одинарных дымоходов.
• Высота над коньком:
  • До 1,5 м от конька: возвышение минимум 0,5 м.
  • 1,5-3 м от конька: в уровень с коньком.
  • Дальше 3 м: под углом 10° от конька.

Как уменьшить отступку

Если габариты не позволяют выдержать 500 мм, устанавливайте экран:

• Металл + зазор 50 мм: отступка снижается до 380 мм.
• Минерит/СМЛ + сталь: отступка 250-300 мм.
• Керамика/кирпич: отступка 260 мм.

Особенности для деревянных домов

• Запрещено прокладывать дымоход вплотную к балкам и стропилам - зазор минимум 130 мм.
• Узел прохода выполняется в виде короба из негорючих материалов с базальтовой ватой.
• Расстояние до деревянной мебели - не менее 500 мм (или 380 мм с экраном).
• В банях: отступка от печи и дымохода - 500 мм без защиты, 380 мм с защитой.

Чек-лист проверки норм

1. Замерьте расстояние от внешней поверхности трубы до деревянной конструкции.
2. Сверьтесь с паспортом дымохода - его отступка имеет приоритет.
3. При нехватке расстояния установите экран из негорючих материалов.
4. Проверьте ППУ в потолке: базальтовый утеплитель обязателен.
5. Убедитесь, что высота трубы над крышей соответствует нормам.

Эксперт: Инспекторы не принимают дымоходы с отступкой меньше нормы без защитного экрана. «Экономия пространства» часто приводит к обугливанию венцов. При сомнениях делайте зазор с запасом. Сохраняйте паспорта и чеки - это основа для приёмки и страхования.



Стоимость монтажа в 2025

Цена формируется исходя из типа котла, сложности узла, марки стали и требований безопасности. Экономия в обход норм приводит к ремонту через 1-2 сезона.

Из чего складывается цена

• Материалы (60-75%): сэндвич-модули, узел прохода, крепёж, герметики, экраны.
• Работа (20-30%): разметка, выпиливание проёма, сборка, герметизация, пусконаладка.
• Дополнительные услуги (5-10%): усиление проёма, огнебиозащита, выезд инженера.
• Логистика: доставка и вывоз строительного мусора.

Средние цены (Москва и область)

Для стандартного деревянного дома, высота трубы 4-6 м:

Комплектация	Материалы, ₽	Работа, ₽	Итого, ₽
Стандарт AISI 304/321, 0,5 мм, серт. ППУ	55 000 - 85 000	18 000 - 25 000	73 000 - 110 000
Премиум AISI 316L, заводской узел, экраны	90 000 - 150 000+	25 000 - 40 000	115 000 - 190 000+

* Цены актуальны на апрель 2025. Для газовых котлов с коаксиальным дымоходом стоимость материалов на 30-40% ниже.



Что удорожает монтаж

• Стена толще 250 мм: требуется удлинённая гильза (+15-25% к материалам).
• Сложная геометрия: эркеры, мансардные окна увеличивают время работ (+20-40%).
• Высота трубы более 6 м: добавляются кронштейны и страховочные работы (+10% за метр).
• Усиление проёма: если в зоне вывода проходит несущая балка (+5 000 - 15 000 ₽).
• Зимний монтаж: обогрев зоны и специальные герметики (+10-15%).
• Удалённость объекта: выезд за пределы стандартной зоны оплачивается отдельно.
• Срочность: монтаж в день обращения дороже планового на 20-30%.

Как сэкономить без риска

1. Межсезонье: октябрь-апрель - период снижения нагрузки на бригады.
2. Стандартные диаметры: 115/200 мм или 150/250 мм - модули доступны по стоимости.
3. Подготовка объекта: выпиленный проём и свободный доступ ускоряют работу.
4. Комбинация сталей: внутренняя часть из AISI 430, наружная из AISI 304 снижает затраты на 10-15%.
5. Один поставщик: комплектация в одном месте упрощает логистику и гарантирует совместимость.

Заключение

Установка дымохода в деревянном доме не допускает компромиссов. Грамотный подбор материалов и соблюдение норм - основа безопасности. Ошибки ведут к риску возгорания или дорогостоящему ремонту.

5 правил для запоминания

1. Безопасность первая: соблюдайте отступки и требования СП.
2. Материалы: сталь от 0,5 мм, утеплитель от 50 мм, наличие сертификатов.
3. Усадка: дымоход должен иметь возможность двигаться относительно стены.
4. Конденсат: правильный уклон и герметизация стыков продлевают срок службы.
5. Узел прохода: не экономьте на изоляции - это самое уязвимое место.

Если остались вопросы по подбору комплекта или расчёту высоты трубы - специалисты готовы помочь с техническими параметрами. Стройте по нормам, эксплуатируйте безопасно.

Отзывы наших клиентов

Вопросы и ответы
