Master Flash для дымохода: что это, как подобрать размер и установить

Master Flash для дымохода - это эластичная кровельная проходка, которая герметизирует место выхода трубы через крышу и защищает конструкцию от дождя и снега. Для владельца дома и монтажника главная задача - подобрать манжету по наружному диаметру трубы, температуре её поверхности, углу наклона и виду кровельного покрытия; лучше всего выбирать модель, в рабочий диапазон которой размер дымохода входит с запасом, а отверстие обрезать только по инструкции конкретного изделия.

Содержание

Что такое Master Flash и зачем он нужен

Master Flash представляет собой уплотнительную манжету с конусной верхней частью и широким основанием. Труба проходит через отверстие в конусе, а нижняя часть прилегает к поверхности крыши.

Главная функция проходки - обеспечить герметичность места, где дымоход пересекает кровельное покрытие. Эластичный конус плотно обжимает трубу, а фланец закрывает монтажное отверстие вокруг неё.

Правильно подобранная конструкция позволяет компенсировать небольшие перемещения трубы при температурном расширении и сохранять плотное прилегание к крыше.

Такой элемент применяют не только для дымовых, но и для вентиляционных труб. Однако при работе с дымоходом дополнительно нужно учитывать температуру поверхности.

Важно! Master Flash отвечает за защиту кровли от влаги. Он не заменяет противопожарный проходной узел, необходимые расстояния до деревянных конструкций и другие требования к безопасному выводу дымохода через крышу.

Подходящие Master Flash для дымоходов лучше выбирать после того, как известны размеры трубы и параметры кровли.

Как правильно измерить диаметр трубы

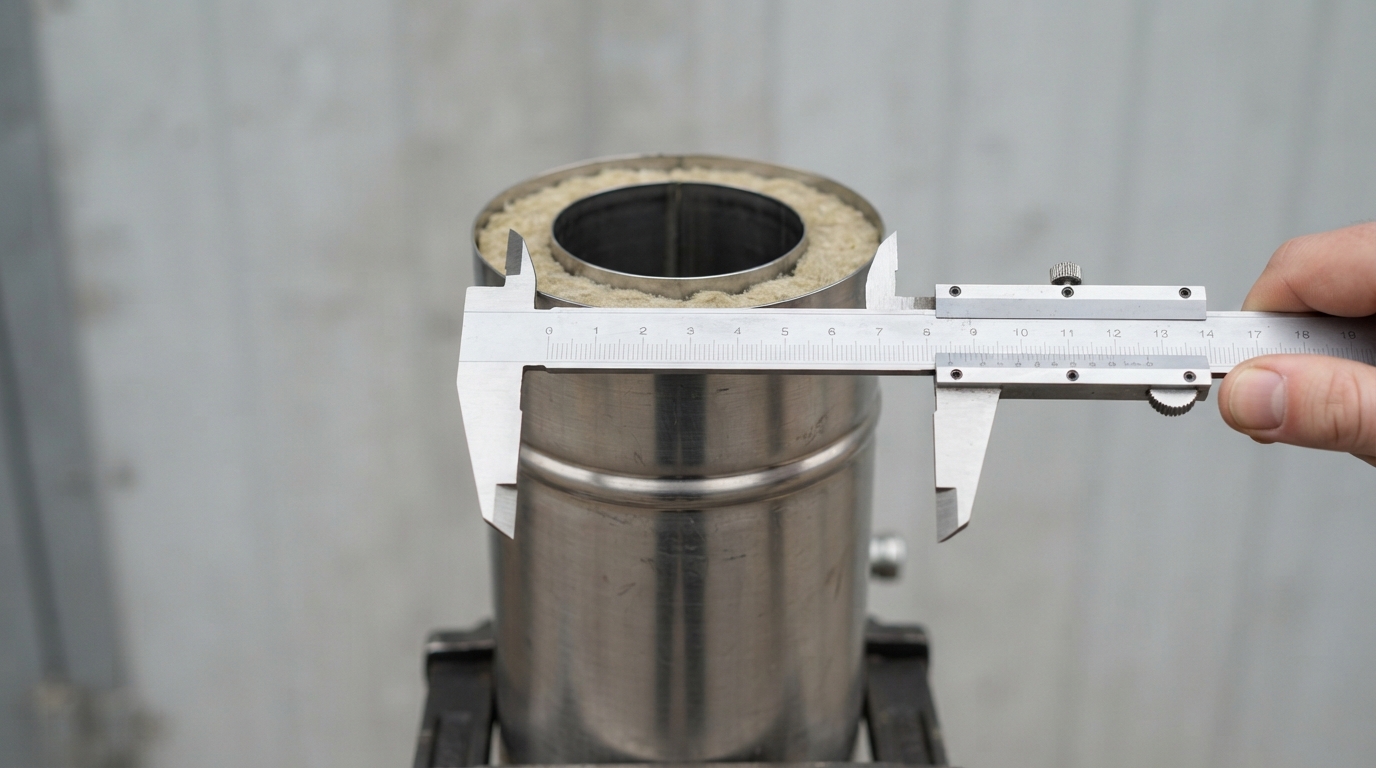

Как измерить наружный диаметр трубы для выбора Master Flash

Для подбора проходки нужен наружный диаметр трубы именно в том месте, где она выходит через кровлю.

Это особенно важно для сэндвич-дымохода. У него есть внутренний дымовой канал и наружная оболочка. Master Flash надевается на наружную поверхность, поэтому ориентироваться на внутреннее сечение нельзя.

Например, если внутренний канал имеет размер 115 мм, это ещё не означает, что для выбора манжеты нужно использовать число 115. Наружный диаметр такой конструкции будет больше и зависит от устройства конкретной системы.

Как измерить круглую трубу

Проще всего использовать рулетку или штангенциркуль. Измеряется расстояние от одной наружной стенки до противоположной через центр трубы.

Если доступ к трубе неудобен, можно измерить длину окружности гибкой лентой, а затем определить диаметр. Но для покупки лучше всё же получить фактический размер непосредственно по наружным стенкам.

Перед выбором проверьте:

наружный диаметр трубы;
не меняется ли размер непосредственно возле крыши;
нет ли выступающего соединительного элемента в месте установки;
достаточно ли свободного участка для плотного обжатия манжеты;
не попадает ли нижний край конуса прямо на соединение труб.

Если дымоход ещё только проектируется, размеры элементов можно уточнить в разделе дымоходов из нержавеющей стали.

Как подобрать размер Master Flash

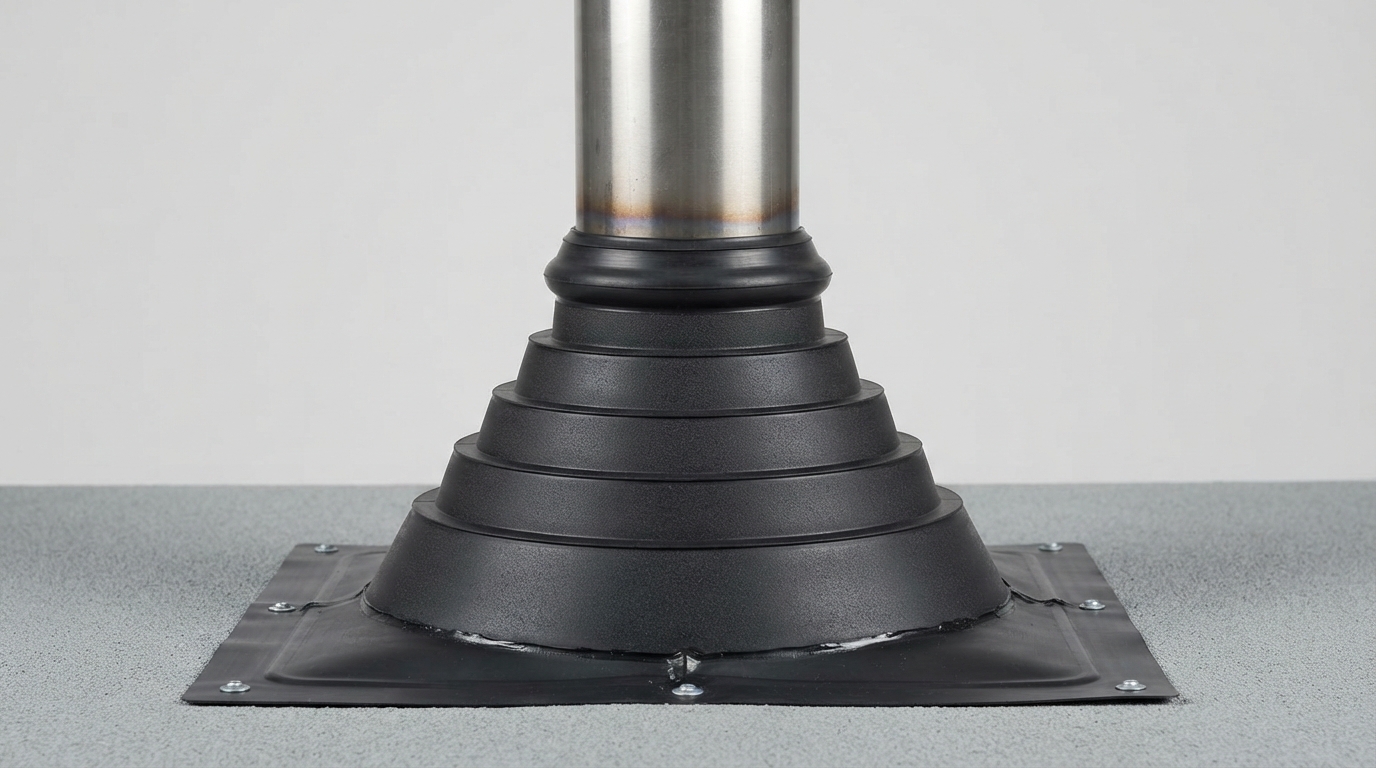

Подбор размера Master Flash по диаметру дымохода

Каждая модель рассчитана не на один диаметр, а на определённый диапазон. Конус имеет несколько ступеней или линий среза, благодаря которым одну манжету можно подогнать под разные трубы.

Правильный выбор выполняется в два этапа:

Выбирают модель, диапазон которой включает наружный диаметр трубы.
После этого определяют, на какой ступени нужно обрезать конус.

Не стоит выбирать изделие так, чтобы труба находилась прямо на крайнем значении рабочего диапазона, если существует более подходящий вариант. Чем сильнее приходится растягивать манжету, тем выше нагрузка на резину или силикон возле среза.

Почему отверстие делают меньше трубы

Чтобы обеспечить плотное прилегание, внутренний размер отверстия после среза должен быть меньше наружного диаметра трубы. При надевании эластичный материал растягивается и обжимает стенку.

Для оригинальных изделий Master Flash производитель указывает ориентир: отверстие может выполняться примерно на 20–30% меньше диаметра трубы. У других производителей требования отличаются, поэтому перед тем как делать срез, необходимо проверить инструкцию конкретной модели.

Например, при использовании ориентира 20% расчёт выглядит просто:

диаметр отверстия = наружный диаметр трубы × 0,8.

Для трубы 150 мм получится около 120 мм. Это не означает, что нужно обязательно вырезать отверстие точно 120 мм: сначала смотрят разметку ступеней самого изделия.

Почему нельзя обрезать конус слишком широко

Если отверстие получилось почти равным диаметру трубы или больше него, эластичная манжета не создаёт достаточного обжатия. Между стенкой и материалом может появиться зазор.

Во время дождя вода будет попадать в место стыка, а при температурных расширениях трубы проблема может усиливаться.

Исправить слишком большой срез значительно сложнее, чем постепенно увеличить слишком узкое отверстие. Поэтому лучше сначала обрезать меньше и выполнить примерку.

Что будет, если отверстие слишком узкое

Чрезмерное растяжение тоже нежелательно. Оно создаёт постоянную нагрузку на верхнюю часть конуса.

В результате возможны:

деформация манжеты;
слишком сильное натяжение;
появление трещин после длительной эксплуатации;
сложности при надевании на трубу;
отрыв конуса от основания при неправильном монтаже.

Поэтому задача не в том, чтобы натянуть самую маленькую проходку на максимально большую трубу. Нужен размер, предусмотренный производителем.

Таблица расчёта отверстия под популярные диаметры

Ниже приведён ориентировочный расчёт при уменьшении отверстия на 20%. Он помогает понять принцип выбора, но не заменяет размерную разметку и инструкцию конкретного Master Flash.

Наружный диаметр трубы	Ориентировочный диаметр среза при уменьшении на 20%	Что делать перед срезом
100 мм	80 мм	Найти ближайшую допустимую ступень
115 мм	92 мм	Проверить разметку производителя
120 мм	96 мм	Сначала выполнить пробную примерку
130 мм	104 мм	Не выходить за рабочий диапазон манжеты
150 мм	120 мм	Сопоставить расчёт со ступенью конуса
180 мм	144 мм	Проверить фактический наружный размер
200 мм	160 мм	Уточнить допустимый срез по инструкции
250 мм	200 мм	Проверить достаточный размер основания
300 мм	240 мм	Выбирать проходку соответствующей группы размеров

Важно! В таблице указан именно пример расчёта. Если производитель конкретной манжеты требует другое натяжение или предлагает готовые линии среза, приоритет имеет его инструкция.

EPDM или силикон: что выбрать

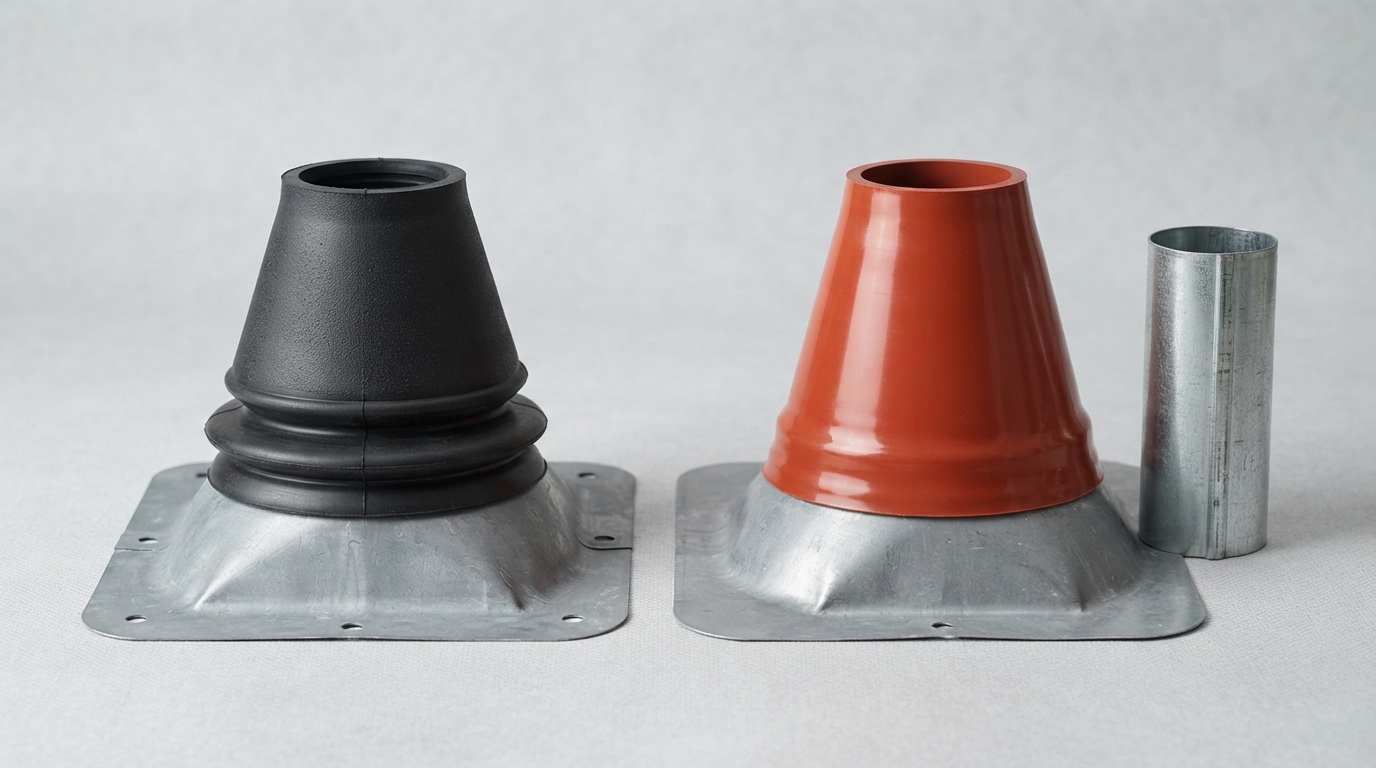

Сравнение резиновой и силиконовой проходки Master Flash

Размер - только один параметр. Второй важный вопрос - материал манжеты.

Чаще всего применяются два варианта:

эластичная резина EPDM;
термостойкий силикон.

Оба материала хорошо работают под открытым небом, но отличаются допустимой температурой эксплуатации.

Параметр	EPDM	Силикон
Основное применение	Трубы с умеренной температурой поверхности	Участки с более высокой температурной нагрузкой
Устойчивость к погоде	Подходит для наружной эксплуатации при соблюдении паспорта	Подходит для наружной эксплуатации при соблюдении паспорта
Эластичность	Позволяет плотно обжимать трубу	Позволяет плотно обжимать трубу
Выбор для дымохода	После проверки температуры наружной стенки	Когда требуется больший температурный запас

Нельзя выбирать материал только по внешнему виду. У разных производителей температурный диапазон отличается, поэтому необходимо смотреть технические характеристики именно той модели, которую планируется установить.

Почему цвет не определяет температуру

Распространённый способ выбора - считать любую тёмную манжету резиновой, а красную силиконовой. На практике ориентироваться только на цвет нельзя.

Производители выпускают разные варианты и могут использовать собственную маркировку. Надёжный ответ даёт состав материала и температурный диапазон в документации.

Как учитывать уклон и кровельное покрытие

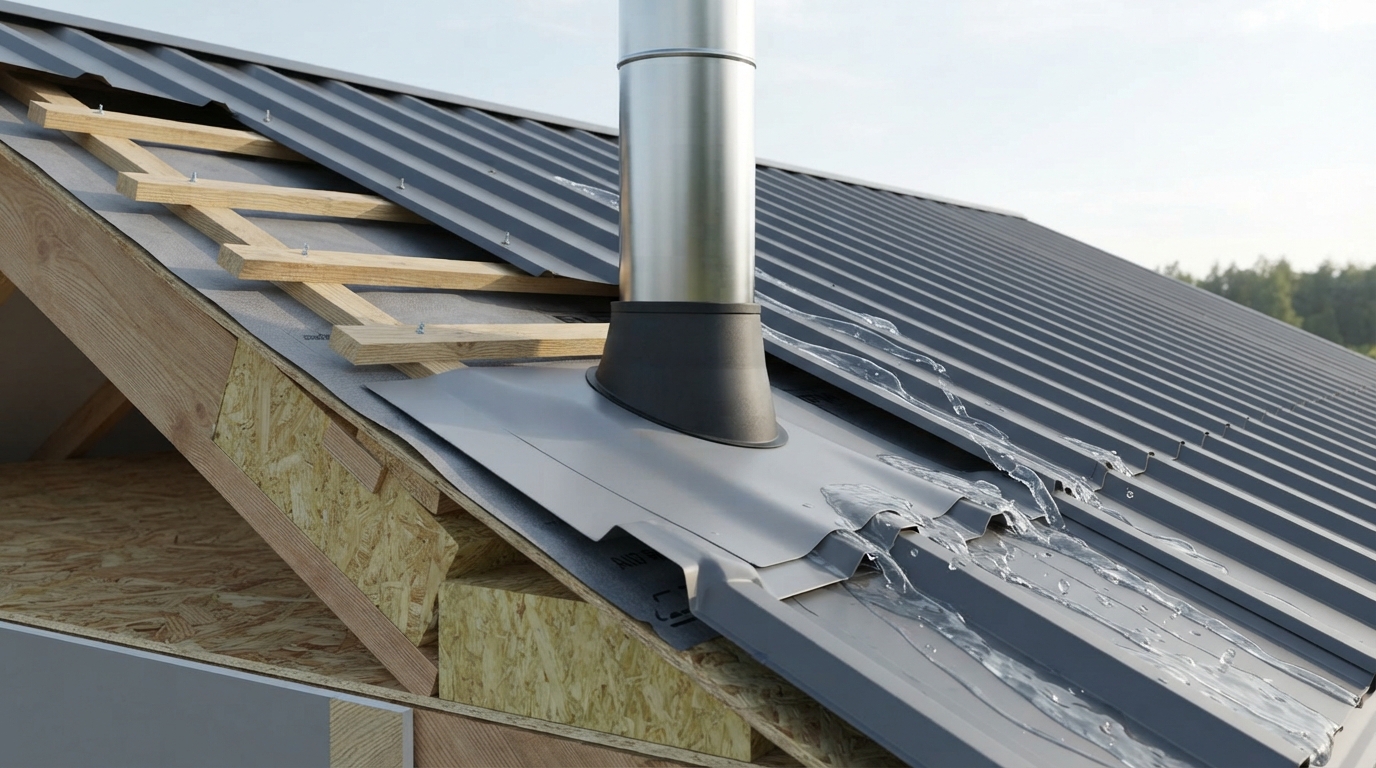

Выбор Master Flash по уклону и профилю кровли

После диаметра и температуры нужно определить форму крыши.

Master Flash должен одновременно плотно облегать трубу и лежать основанием на поверхности кровли без чрезмерного перекоса конуса.

Для выбора учитывают:

плоская крыша или скатная;
угол наклона;
высоту профиля покрытия;
размер отверстия вокруг трубы;
наличие стыков листов рядом с местом прохода;
направление стока воды по скату;
достаточную площадь фланца вокруг отверстия.

На небольшом уклоне часто подходит прямая проходка с гибкой основой. При большем угле может потребоваться конструкция, рассчитанная именно на скатную кровлю.

Универсального правила «до определённого угла подходит любая модель» нет. Допустимый наклон зависит от формы конкретного изделия.

Почему площадь основания тоже важна

Покупатели часто смотрят только на диаметр конуса. Но основание должно полностью перекрыть отверстие в кровле и иметь достаточно места для герметизации и крепления.

Если фланец слишком узкий, саморезы окажутся слишком близко к краю отверстия или основание не сможет нормально повторить профиль поверхности.

Поэтому при выборе крупного дымохода проверьте не только верх конуса, но и размеры нижней части.

Гибкое или металлическое основание

Основание проходки может быть полностью эластичным либо иметь формуемую вставку из алюминия.

Гибкое основание

Такой вариант подходит для поверхности, на которой манжета способна без сильного напряжения принять нужную форму.

Гибкий фланец удобно укладывать на металлическое покрытие с умеренным профилем. После формовки его прижимают к поверхности, герметизируют и фиксируют способом, предусмотренным производителем.

Основание с алюминиевым элементом

Алюминиевый край позволяет точнее повторить волны и изгибы поверхности. Его аккуратно формуют руками или подходящим тупым инструментом.

Материал не следует многократно перегибать в одном месте. Главная задача - получить плавное прилегание без складок, через которые вода сможет пройти под фланец.

Для альтернативных конструкций можно посмотреть крышные разделки для дымоходов. Иногда жёсткая разделка лучше подходит к конкретной кровельной системе, чем эластичная манжета.

Почему нужно знать температуру трубы

Кровельная проходка постоянно касается наружной стенки дымохода. Поэтому температура поверхности имеет прямое значение для срока службы манжеты.

Если материал рассчитан на меньшую температуру, чем реально возникает в месте прохода, он быстрее теряет эластичность. Возможны затвердевание, изменение формы и появление трещин.

Перед покупкой нужно:

Определить конструкцию дымохода.
Найти допустимую температуру наружной поверхности или получить данные производителя системы.
Сопоставить её с температурным диапазоном проходки.
Оставить необходимый эксплуатационный запас.
Убедиться, что узел прохода через крышу в целом соответствует инструкции дымохода.

Важно! Температура дымовых газов внутри трубы и температура её наружной поверхности - не одно и то же. Для Master Flash важен нагрев поверхности, с которой соприкасается манжета.

Master Flash на сэндвич-дымоходе

Для выхода через кровлю часто используется утеплённая сэндвич-труба. Её наружная оболочка нагревается слабее внутреннего дымового канала, что упрощает подбор подходящей проходки.

При этом наличие сэндвич-конструкции не означает, что можно выбрать любую резиновую манжету. Всё равно необходимо проверить допустимую температуру и наружный диаметр.

При выборе сэндвич-трубы для дымохода обращают внимание на наружный размер в месте прохода через кровлю. Именно по нему затем выбирается диапазон Master Flash.

Можно ли ставить Master Flash на сильно нагревающуюся трубу

Только если температура поверхности не превышает значение, указанное производителем проходки.

Если неизвестно, насколько нагревается труба, нельзя выбирать материал наугад. Сначала нужно определить режим работы дымохода.

Особенно осторожно следует относиться к неутеплённой металлической трубе. На отдельных режимах её наружная стенка может нагреваться значительно сильнее, чем рассчитана обычная резиновая манжета.

Как правильно установить Master Flash

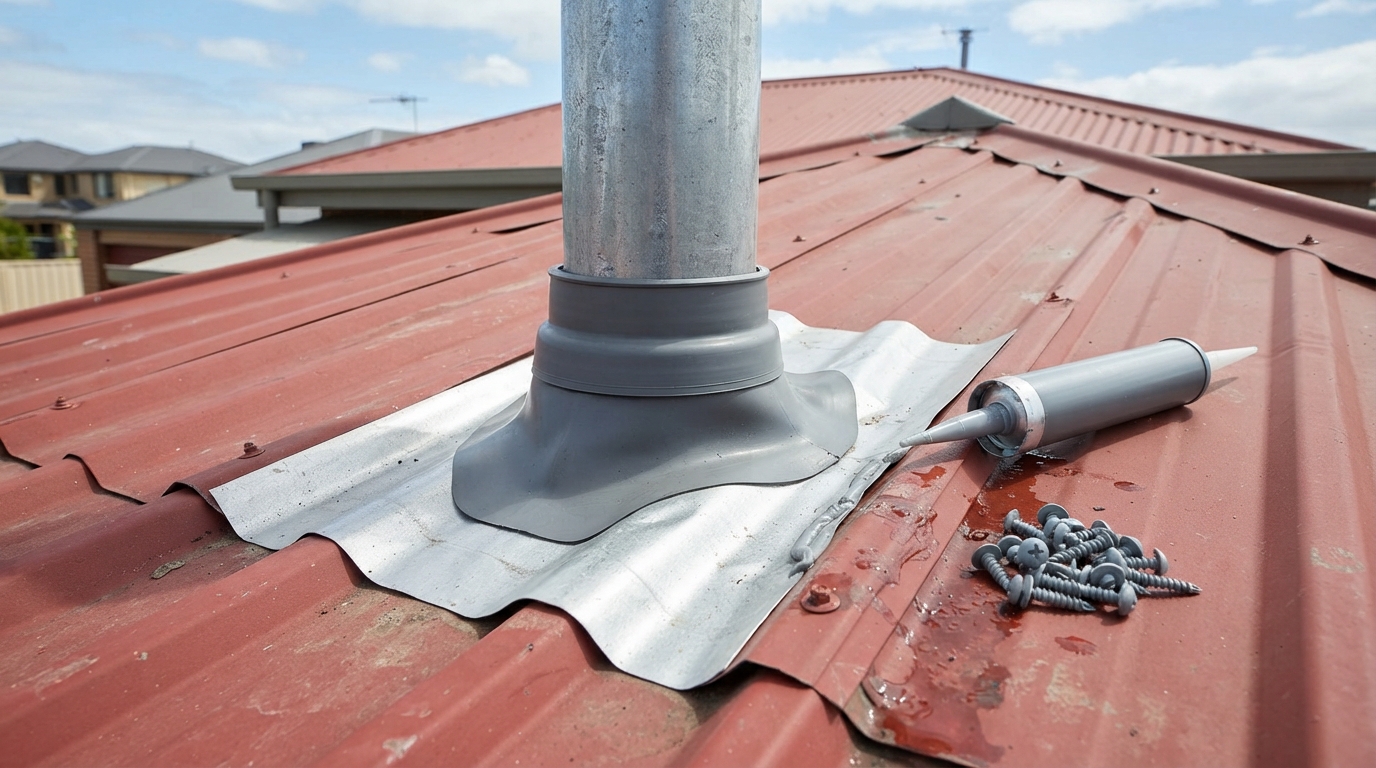

Правильная установка Master Flash на трубу дымохода

Точная установка зависит от модели и кровельного покрытия. Ниже приведена общая последовательность, которую перед работой нужно сопоставить с инструкцией производителя.

Измерить трубу. Определяют её наружный диаметр в месте прохода.
Выбрать линию среза. Отверстие должно обеспечивать необходимое обжатие.
Аккуратно обрезать конус. Срез делают ровным, без надрывов и глубоких зарезов.
Выполнить примерку. Манжета должна надеваться с натяжением, но без чрезмерной деформации.
Облегчить надевание. Если инструкция разрешает, поверхность можно смочить мыльным раствором или использовать подходящий состав без компонентов, разрушающих материал.
Опустить манжету к кровле. Тянуть нужно за конус, а не за тонкий край фланца.
Придать основанию форму покрытия. Фланец должен прилегать по всей площади.
Подготовить место стыка. Поверхность очищают и высушивают.
Нанести герметизирующий состав. Он должен быть совместим и с кровлей, и с материалом проходки.
Зафиксировать основание. Саморезы устанавливают по схеме производителя, не создавая складок между точками крепления.
Проверить верхнюю часть. Манжета должна плотно охватывать трубу без разрывов.
Осмотреть узел после монтажа. По фланцу не должно оставаться каналов, по которым вода сможет пройти под основание.

Можно ли использовать силиконовый герметик

Силиконовым герметиком пользоваться можно только при его совместимости с материалами конкретного узла.

Надпись «для кровли» сама по себе ещё не гарантирует совместимость с любой резиной, силиконом или покрытием. Перед нанесением следует проверить инструкцию герметика.

На отдельных кровельных материалах может использоваться другой состав, например подходящий герметик на битумной основе. Выбор зависит от поверхности.

Монтаж на профнастил и металлочерепицу

Профилированная поверхность сложнее плоской, потому что основание должно повторить волны покрытия.

Последовательность выглядит так:

Надеть манжету на трубу.
Опустить её до кровли.
Расположить основание без перекручивания.
Постепенно сформировать фланец по профилю листа.
Проверить плотное прилегание вокруг всего отверстия.
Приподнять нижний край и нанести предусмотренный герметизирующий состав.
Вернуть фланец на место.
Зафиксировать основание саморезами согласно инструкции.

Саморезы нельзя затягивать настолько сильно, чтобы фланец выгибался между точками крепления. Прижим должен обеспечить герметичность, а не деформировать основание.

Куда ставить крепёж на профиле

Универсального ответа для всех изделий и всех металлических покрытий нет. Место крепления зависит от профиля листа, конструкции основания и требований производителя.

Главное - добиться непрерывного прилегания и не оставить участок, где фланец висит над поверхностью.

Монтаж на черепицу и шифер

На штучной или сильно волнистой кровле простая гибкая манжета подходит не всегда.

Здесь особенно важно большое формуемое основание. Верхняя часть фланца должна быть организована так, чтобы вода, движущаяся сверху по скату, не затекала под проходку.

В зависимости от кровельной системы верхний край может заводиться под лежащий выше элемент покрытия, а нижняя часть остаётся поверх него. Такая схема должна соответствовать конструкции конкретной проходки.

Нельзя просто приклеить квадратное основание поверх крупных неровностей и заполнить оставшиеся щели большим количеством герметика. Герметичность должен обеспечивать правильно сформированный узел, а не толстый слой состава.

Когда нужна разрезная проходка

Обычная манжета надевается на трубу сверху. Но это возможно не всегда.

Например, дымоход уже смонтирован, а снять верхнюю часть конструкции сложно. Тогда применяют ремонтную разновидность, которую можно обернуть вокруг трубы сбоку.

Такая проходка имеет разрез и специальный замок. После установки соединение закрывается, а основание герметизируется и фиксируется на кровле.

Разрезная модель удобна:

при ремонте существующего узла;
когда сверху невозможно надеть обычную манжету;
при замене старого повреждённого уплотнителя;
на уже полностью собранной трубе.

При этом размер всё равно выбирается по наружному диаметру и температурным характеристикам.

Частые ошибки при выборе и установке

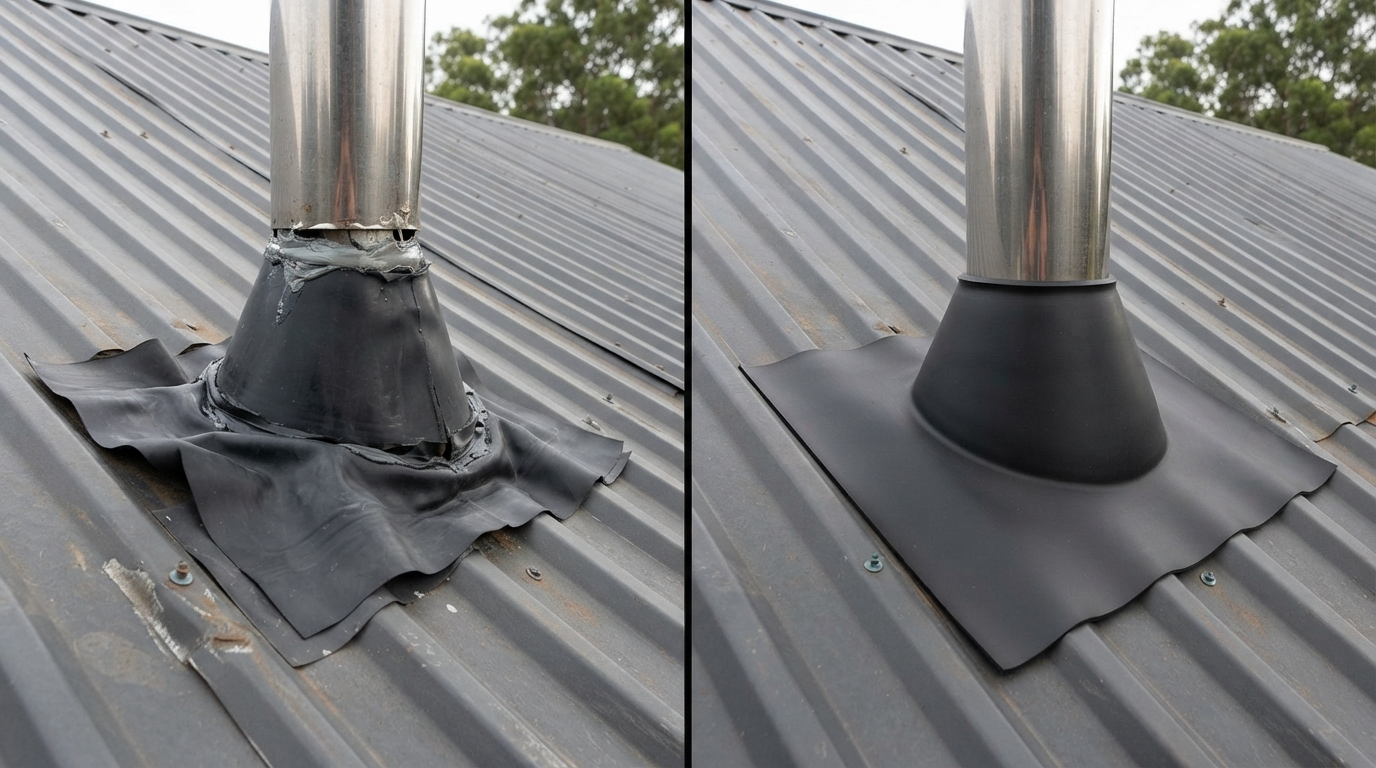

Ошибки при выборе размера и установке Master Flash

Измерять внутренний диаметр сэндвич-трубы. Манжета надевается снаружи, поэтому нужен наружный размер.
Покупать проходку только по номеру модели. Номер без таблицы производителя ничего не говорит о точном диапазоне.
Срезать отверстие точно по диаметру трубы. В большинстве эластичных конструкций необходимо обжатие.
Сразу отрезать слишком много. Увеличить отверстие можно, вернуть срезанный материал нельзя.
Чрезмерно растягивать слишком узкую манжету. Это сокращает срок службы материала.
Не учитывать температуру. Подходящий размер ещё не означает, что материал подходит для конкретного дымохода.
Выбирать основание без учёта кровельного профиля. Фланец должен повторять поверхность.
Тянуть манжету за край основания. Так можно повредить конструкцию ещё до установки.
Наносить случайный герметик. Состав должен быть совместим с обеими поверхностями.
Крепить фланец с большими складками. Под ними образуются пути для воды.
Считать проходку противопожарной защитой. Она герметизирует кровлю, но не заменяет безопасный узел прохождения трубы через строительные конструкции.
Не проверять монтаж после первого сильного дождя. Даже небольшой непроклеенный участок лучше обнаружить сразу.

Что проверить перед покупкой

Чтобы правильно подобрать Master Flash, достаточно заранее собрать основные параметры.

Параметр	Что нужно узнать	На что влияет
Диаметр	Наружный размер трубы	Выбор диапазона конуса
Температура	Максимальный нагрев наружной стенки	Выбор резины или силикона
Уклон	Угол крыши в месте установки	Форма конуса и основания
Покрытие	Профнастил, металлочерепица, черепица, шифер или плоская поверхность	Способ формовки и фиксации
Размер основания	Ширина фланца относительно отверстия	Надёжность перекрытия места прохода
Способ установки	Можно ли надеть манжету сверху	Обычная или разрезная конструкция

Если вместе с проходкой нужны саморезы, герметик и другие детали, их удобно подбирать в разделе комплектующих для монтажа печей и дымоходов.

Ответы на частые вопросы

Какой размер Master Flash нужен для трубы 115 мм?

Сначала уточните, является ли 115 мм наружным диаметром. Если это наружный размер, выбирают проходку, рабочий диапазон которой включает 115 мм. При ориентире на уменьшение отверстия на 20% расчётный срез получится около 92 мм, но окончательную ступень нужно выбрать по инструкции конкретной модели.

Какой Master Flash нужен для трубы 150 мм?

Нужна модель, рассчитанная на наружный диаметр 150 мм с достаточным запасом рабочего диапазона. При расчётном обжатии 20% ориентировочный размер отверстия составит 120 мм. Фактический срез выполняют по разметке производителя.

Как подобрать Master Flash для сэндвич-дымохода?

Измерьте наружную оболочку сэндвич-трубы в месте выхода через крышу. Внутренний диаметр дымового канала для выбора проходки не используется. Затем проверьте температуру поверхности, уклон крыши и тип покрытия.

На сколько меньше трубы делать отверстие?

Для некоторых систем производитель рекомендует отверстие примерно на 20–30% меньше наружного диаметра трубы. Но это не универсальное правило для любого изделия. Всегда проверяйте инструкцию конкретной проходки.

Можно ли обрезать Master Flash ножом?

Можно использовать острый инструмент, если это допускает конструкция изделия. Срез должен получиться ровным и без надрывов. Удобно обрезать конус по заводской линии ножницами подходящего типа.

Зачем нужен мыльный раствор?

Он уменьшает трение и помогает аккуратно надеть эластичную манжету на трубу. Использовать его следует только тогда, когда такой способ не противоречит инструкции производителя. Составы на нефтяной основе для некоторых материалов недопустимы.

Что лучше для дымохода: резина или силикон?

Выбор зависит прежде всего от температуры наружной поверхности трубы. EPDM подходит для более умеренного нагрева, а силиконовые изделия обычно рассчитаны на более высокие температуры. Точные пределы нужно смотреть в документации модели.

Нужен ли герметик под Master Flash?

В большинстве систем основание дополнительно герметизируют в месте контакта с кровлей. Тип состава должен соответствовать материалу покрытия и самой манжеты. Использовать случайный герметик не следует.

Можно ли установить Master Flash самостоятельно?

Технически простую проходку можно установить самостоятельно, если доступны безопасный выход на крышу, инструкция производителя и понятна конструкция кровельного узла. Если работа требует вмешательства в стропила или возникают сомнения в противопожарных расстояниях, монтаж лучше поручить специалисту.

Можно ли поставить Master Flash прямо на горячую металлическую трубу?

Только если максимальная температура наружной стенки не превышает допустимое значение материала проходки. Если температура неизвестна, сначала необходимо получить характеристики дымохода. Выбирать манжету наугад нельзя.

Почему Master Flash протекает после установки?

Чаще всего причина связана с неправильным размером отверстия, недостаточным прилеганием фланца, неверно подобранным герметиком, складками основания или неправильным расположением проходки относительно стока воды.

Что делать, если отверстие уже вырезали слишком большим?

Растянуть материал обратно невозможно. Если плотного обжатия трубы нет, надёжнее заменить манжету на подходящую, чем пытаться компенсировать большой зазор толстым слоем герметика.

Можно ли поставить Master Flash на уже собранный дымоход?

Если обычную манжету невозможно надеть сверху, существуют разрезные ремонтные варианты. Их оборачивают вокруг трубы и соединяют предусмотренным замком. Диаметр и температурные характеристики выбираются по тем же правилам.

Короткий вывод

Правильный выбор Master Flash начинается с наружного диаметра трубы, а не с внутреннего размера дымового канала. После этого проверяют рабочий диапазон манжеты, допустимую температуру, угол наклона крыши, профиль покрытия и площадь основания.

Отверстие в эластичном конусе должно обеспечивать плотное прилегание. Ориентир около 20% меньше диаметра трубы удобен для расчёта, но точный срез всегда выполняют по инструкции конкретного изделия.

Для долговечной герметизации важно не только правильно выбрать размер, но и сформировать фланец по кровле, использовать совместимый герметик и аккуратно закрепить основание. Master Flash защищает место прохода от влаги, но не заменяет противопожарные требования к самому дымоходу.

Автор: Владимир Савенко - инженер-теплотехник

Master Flash для дымохода: как подобрать размер
