Как сделать вентиляцию в бане: схемы, расчет и монтаж
Вентиляция в бане - это организованный приток свежего воздуха и удаление влажного, отработанного воздуха из парилки и других помещений. Владельцам частных бань, которые строят новую парную или устраняют сырость в готовой, обычно подходит схема с притоком рядом с печью, управляемой вытяжкой и отдельным режимом просушки. Конкретное расположение отверстий зависит от планировки, типа печи и того, насколько устойчиво работает естественная тяга.
Содержание
- Зачем нужна вентиляция
- Какую схему выбрать
- Где разместить отверстия в парилке
- Как работает схема басту
- Как рассчитать расход и сечение
- Моечная, предбанник и пол
- Монтаж своими руками
- Вентиляция и дымоход банной печи
- Проверка и распространенные ошибки
- Частые вопросы
Зачем нужна вентиляция в бане
Главная задача воздухообмена - подавать воздух для дыхания и удалять избыток влаги. Во время банных процедур люди выделяют углекислый газ, а вода и пар повышают влажность. Если вытяжка не работает, появляется духота, на холодных поверхностях образуется конденсат. Дерево сохнет медленнее, увеличивается риск плесени, грибка и неприятного запаха.
Правильно устроенная система должна выполнять три функции:
- Постоянный, но умеренный обмен воздуха во время парения без сквозняка на уровне полка.
- Быстрое проветривание между заходами, если оно необходимо.
- Интенсивное удаление влаги после использования, включая просушку углов и пространства у пола.
Одной форточки или щели под дверью иногда достаточно для краткого проветривания, но это не гарантирует постоянную циркуляцию воздуха во всех зонах.
Какую схему вентиляции выбрать
Существует естественная, принудительная и комбинированная вентиляция. Выбор зависит от объема парилки, длины воздуховодов, количества людей, погоды и особенностей постройки.
| Вид | Принцип | Когда подходит | Ограничение |
|---|---|---|---|
| Естественная | Поток создается разницей температур, давления и ветром. | Небольшая баня с короткими, свободными каналами. | Тяга меняется по погоде и времени года. |
| Принудительная | Воздух перемещает вентилятор. | Сложная планировка, длинные каналы, частое использование. | Нужны питание, подходящее оборудование и расчет. |
| Комбинированная | Приток естественный, вытяжка с вентилятором либо наоборот. | Когда нужен управляемый обмен при простом устройстве. | Нельзя допускать разрежения, нарушающего работу топки. |
Для обычной частной бани разумно сначала предусмотреть приточные и вытяжные каналы с заслонками и возможность добавить вентилятор при недостаточной тяге. Не следует считать любую механическую систему заведомо лучше естественной: она должна быть согласована с работой печи.
Где сделать приток и вытяжку в парилке

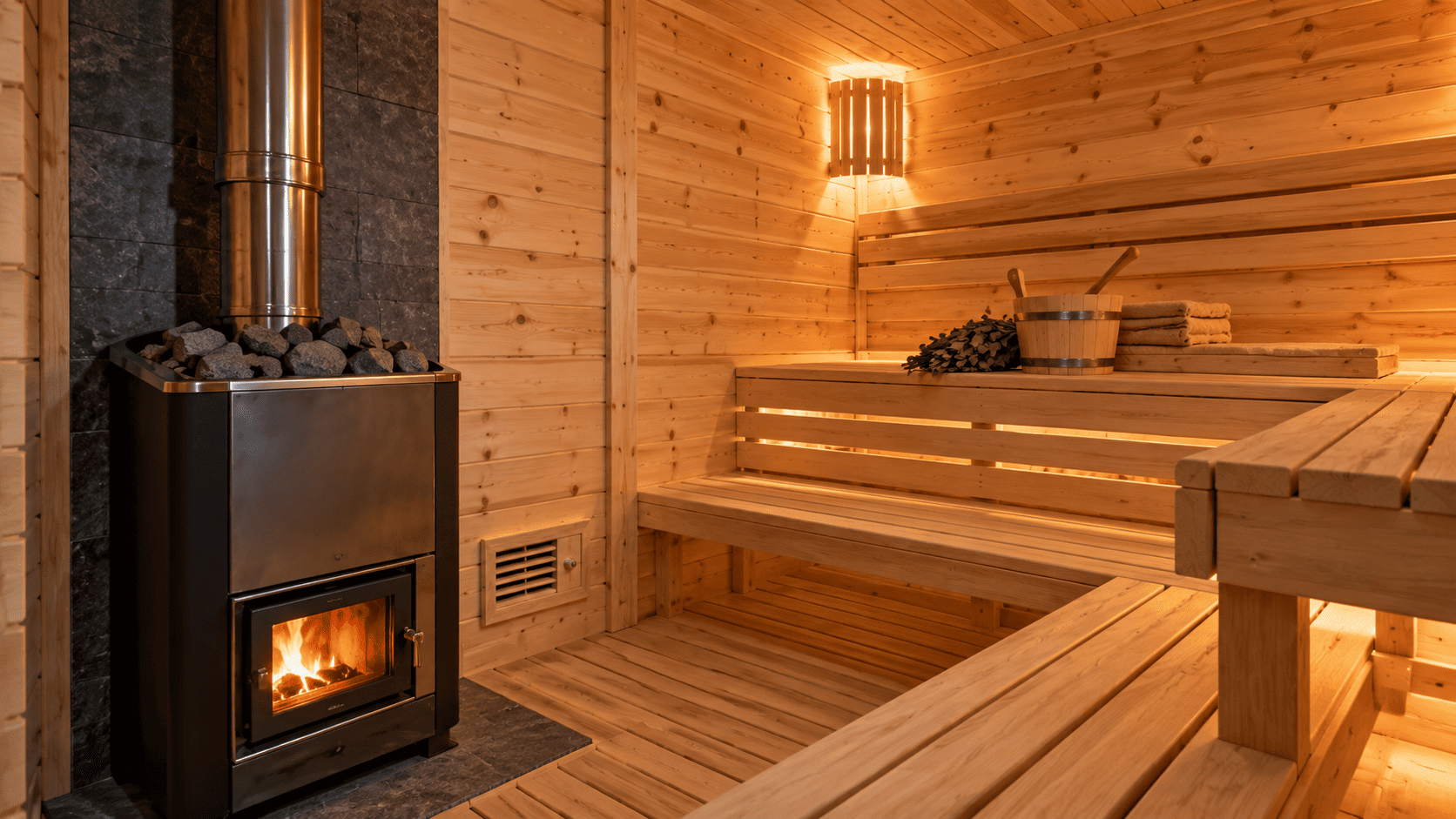

Приточное отверстие
Свежий воздух обычно подают в нижней части помещения рядом с печью, чтобы холодный поток успел нагреться и не попадал прямо на людей. Часто рассматривают высоту около 10–30 см от пола, но это не обязательная норма для каждой модели и планировки. Если у печи предусмотрена отдельная подача воздуха на горение, выполняют ее строго по инструкции изготовителя.
Вытяжное отверстие
Для постоянного обмена вытяжку можно расположить на противоположной стороне в нижней или средней зоне, если движение потока обеспечено конструкцией канала или вентилятором. Верхнее отверстие под потолком удобно использовать для удаления горячего влажного воздуха после процедур. Оно не должно постоянно выпускать весь нагретый воздух во время парения.
Приточные и вытяжные отверстия должны быть разнесены так, чтобы воздушные потоки проходили через зону пребывания людей, а не уходили сразу наружу. Не существует универсального правила, что вытяжное отверстие всегда располагают строго напротив притока или обязательно выше него: направление и устойчивость движения проверяют для выбранной схемы.

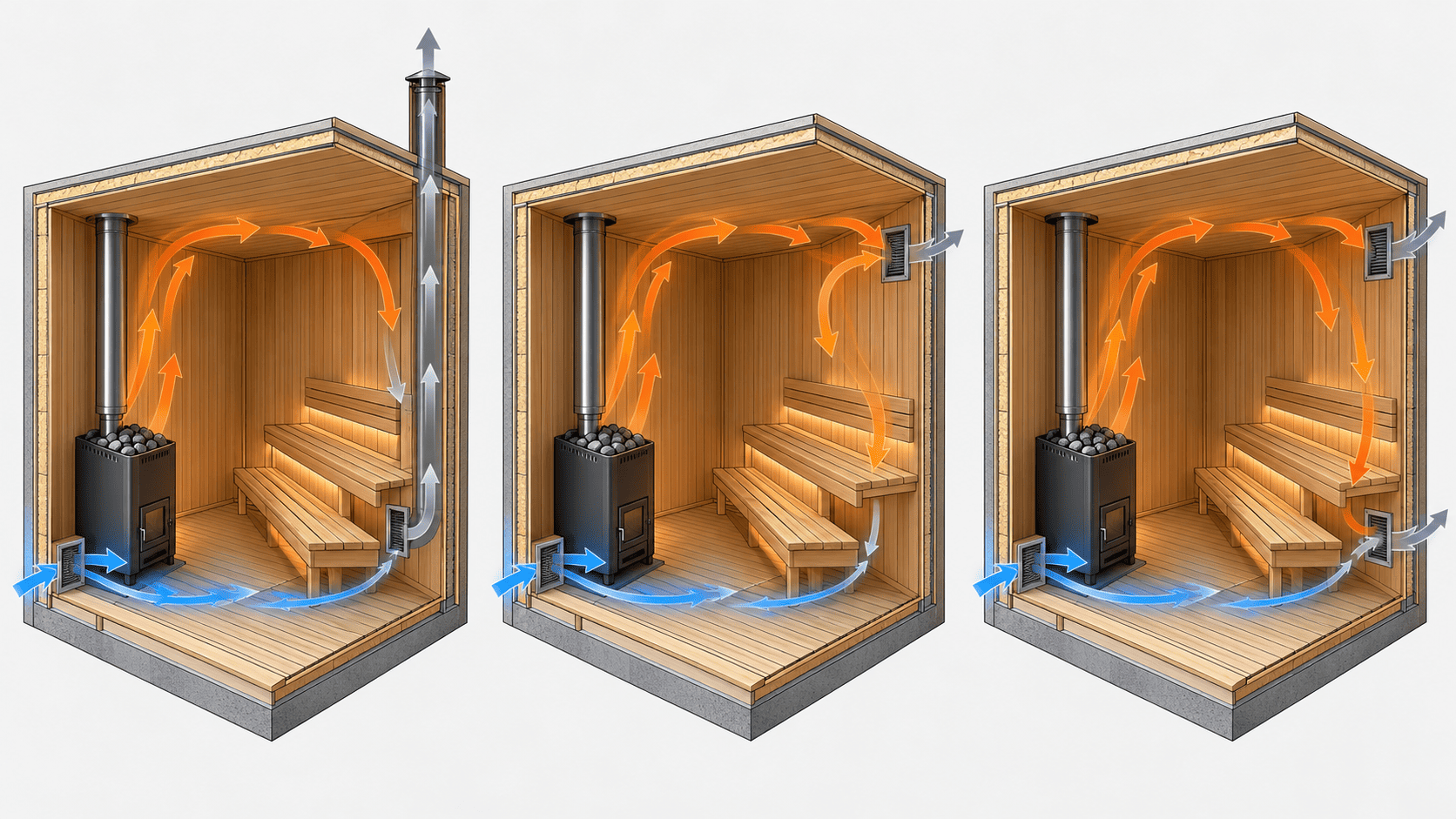

Три рабочих варианта размещения
- Приток внизу возле печи, вытяжной канал на другой стороне с управляемым отбором в нижней части. Подходит для схемы, где нижний забор обеспечивается устойчивой тягой или вентилятором.
- Приток возле источника тепла, регулируемая вытяжка выше на противоположной стене. Устройство проще, но потери жара могут быть больше.
- Нижний приток и две вытяжные точки: рабочая для парения и верхняя для просушки. Это гибкий вариант, если есть место для каналов и заслонок.
При любом варианте исключите направление холодной струи на полки и возможность перекрыть воздух, необходимый для безопасного горения.

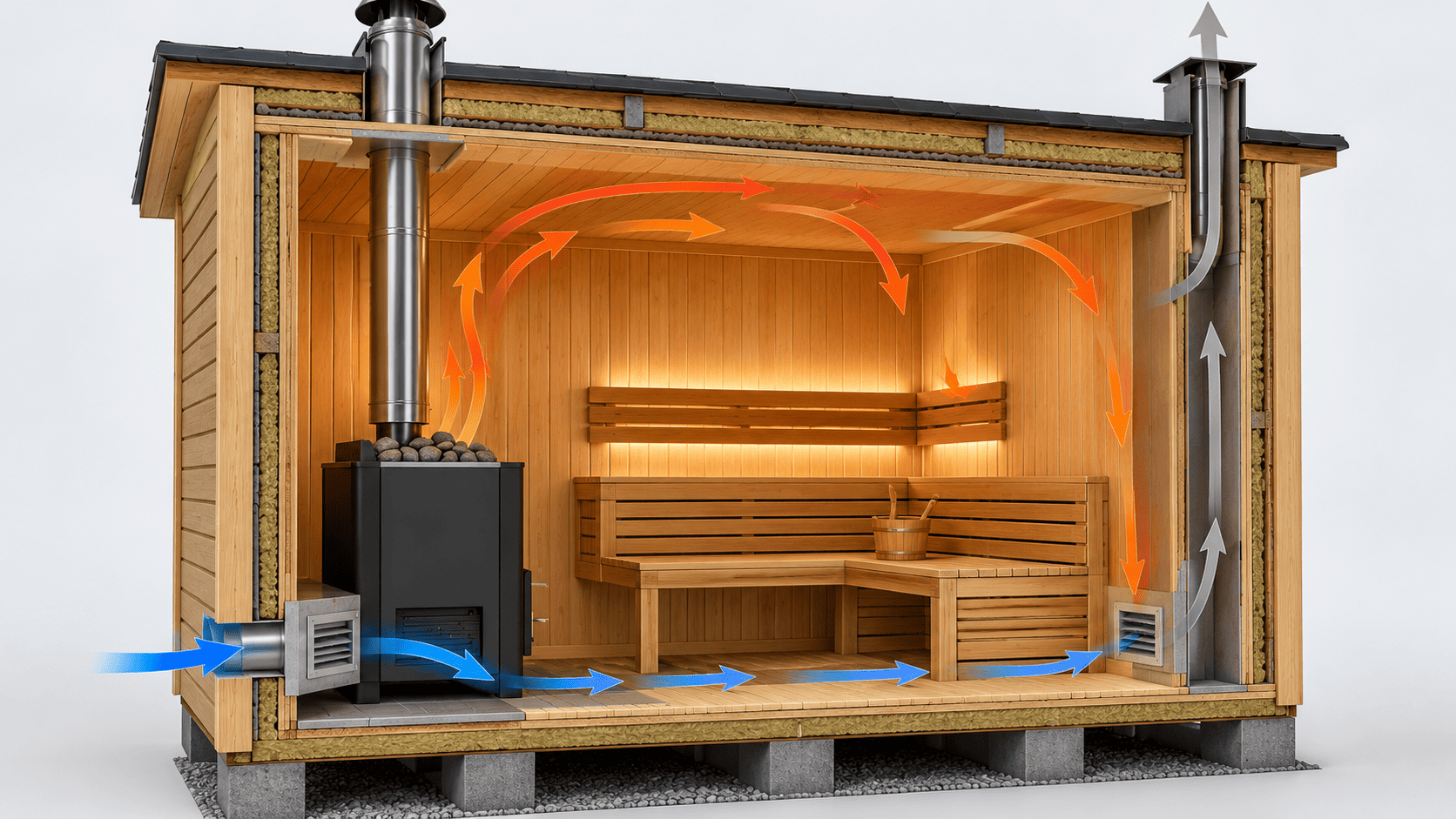

Как работает вентиляция басту
Басту - вариант организации обмена воздуха с притоком рядом с нагретой печью и удалением воздуха через нижний забор, соединенный с вытяжным каналом. Воздух поступает внизу, прогревается, поднимается и постепенно опускается; затем отработанный поток уходит через канал наружу.
Главное условие - действующая тяга в вытяжном канале. Нижнее отверстие само по себе не заставит воздух выходить: если канал короткий, холодный или имеет большое сопротивление, схема может работать слабо. В таком случае помогает грамотно подобранная механическая вытяжка, рассчитанная на температуру и влажность в месте установки.
Как рассчитать воздухообмен и размеры отверстий
Начните с объема парной: умножьте длину, ширину и высоту. Затем определите необходимый расход воздуха с учетом числа людей и режима использования. Для предварительной оценки можно взять 3–5 обменов объема помещения в час. Это ориентир для подбора, а не универсальная обязательная норма и не замена инженерного расчета.
Например, парилка 2 × 2,5 × 2,2 м имеет объем 11 м³. При условно выбранной кратности 4 обмена в час расчетный расход составит 11 × 4 = 44 м³/ч. Для интенсивного парения, других условий эксплуатации или конкретного оборудования расчет пересматривают.
| Объем парилки | Расход при 3 обменах/ч | Расход при 5 обменах/ч |
|---|---|---|
| 6 м³ | 18 м³/ч | 30 м³/ч |
| 10 м³ | 30 м³/ч | 50 м³/ч |
| 15 м³ | 45 м³/ч | 75 м³/ч |
| 20 м³ | 60 м³/ч | 100 м³/ч |
Сечение канала зависит не только от расхода, но и от допустимой скорости движения воздуха. Для предварительного расчета применяют формулу S = Q / (3600 × v), где S - площадь свободного сечения в м², Q - расход в м³/ч, v - скорость в м/с. При Q = 44 м³/ч и v = 1 м/с требуется около 0,0122 м², что соответствует круглому каналу с внутренним диаметром приблизительно 125 мм. Это пример геометрического расчета: фактический расход зависит от решеток, поворотов, длины канала и давления.
Диаметр нельзя выбирать только по объему помещения. Естественная вентиляция требует отдельной проверки тяги, а вентилятор - проверки рабочего расхода с учетом сопротивления всей сети. В парилке используют оборудование, рассчитанное производителем на соответствующие высокие температуры; обычный бытовой вентилятор возле потолка устанавливать нельзя.

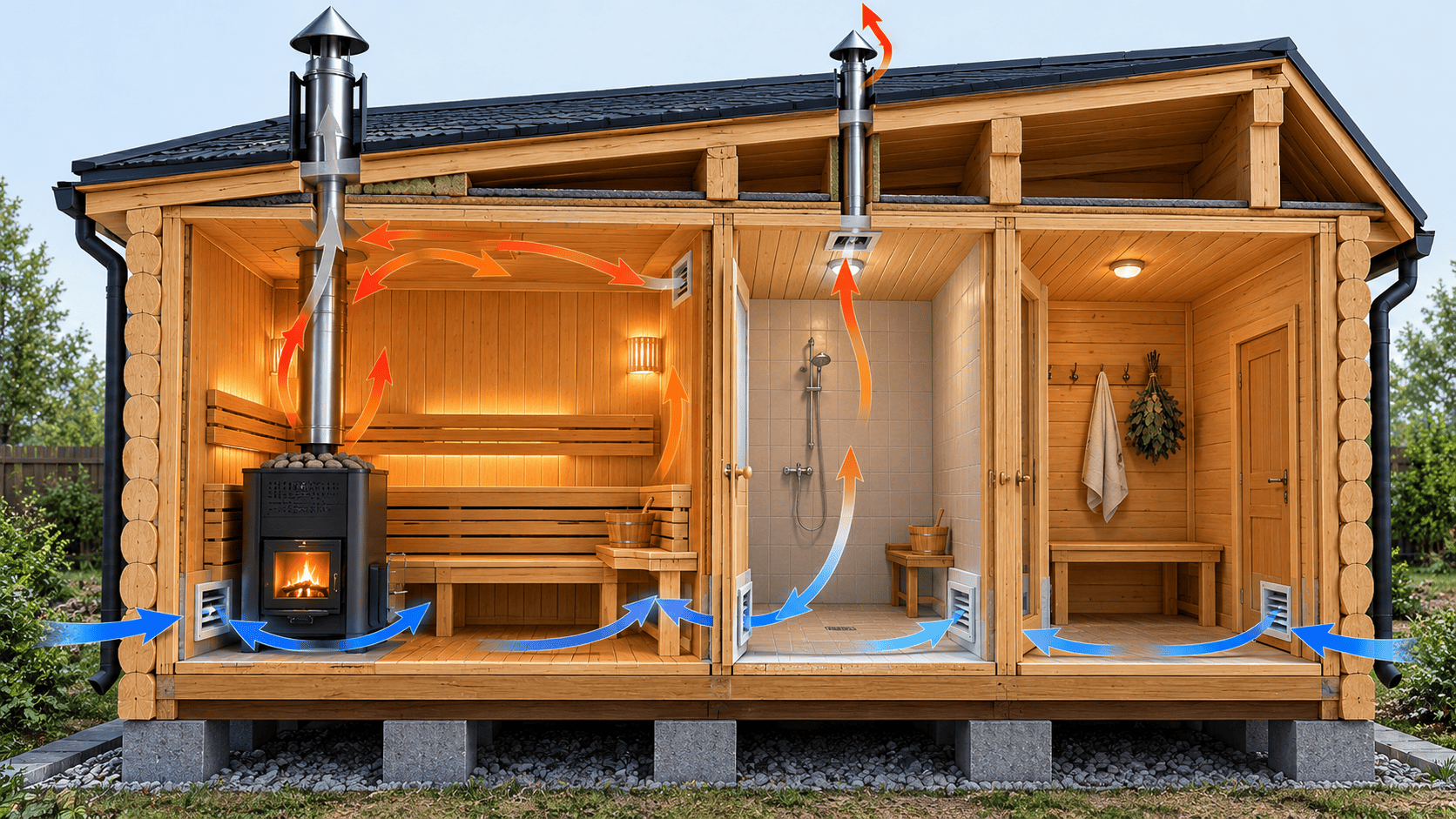

Как организовать вентиляцию в моечной, предбаннике и под полом
Моечная
В моечной главная проблема - высокая влажность после мытья. Предусмотрите удаление воздуха наружу по собственному каналу либо через согласованную общую систему. Приток можно подавать из более сухого помещения через предусмотренный проем. Если после использования на стенах постоянно остается конденсат, естественного проветривания может быть недостаточно.
Предбанник и комната отдыха
Здесь обычно комфортнее более спокойный воздухообмен без сильного холодного потока. Продумайте поступление воздуха снаружи и путь его удаления. Не стоит рассчитывать, что запах и сырость из моечной самостоятельно исчезнут через случайные щели.
Деревянный пол и подполье
В бане из сруба, бруса или каркасной постройке древесине нужна возможность высыхать. Продухи в фундаменте помогают проветривать подпольное пространство, но их необходимость и размеры зависят от конструкции основания, защиты от грунтовой влаги и принятой системы утепления. Продухи не заменяют вентиляцию самой парилки. Не допускайте попадания воды в закрытые полости пола и учитывайте риск промерзания в холодных регионах.
Как сделать вентиляцию в бане своими руками: порядок работ
- Нарисуйте план всех помещений. Отметьте печь, дверные проемы, полки, окна, балки, места выхода каналов наружу и путь удаления влаги.
- Определите рабочий режим для парения и отдельный режим просушки. Выберите естественный, комбинированный или принудительный вариант.
- Рассчитайте объем и предварительный расход. Подберите размеры вентиляционных отверстий и проверьте сопротивление воздуховодов.
- Разместите приток в зоне, где холодный воздух сможет прогреться. Вытяжные отверстия располагайте согласно выбранной схеме, не допуская короткого пути между ними.
- Установите воздуховоды, регулирующие заслонки и защитные решетки. При прохождении через ограждающие конструкции обеспечьте герметичность пароизоляции и защиту от конденсата.
- Если нужен вентилятор, выберите место, где температура и влажность соответствуют его паспорту. Электропитание во влажных зонах выполняют с учетом требований электробезопасности.
- Проверьте направление движения воздуха при прогретой бане, во время работы печи и после ее остановки. Настройте заслонки для каждого режима.
Делать проходы вентиляции вблизи горячих поверхностей и дымового канала без проверки противопожарных расстояний нельзя. При сомнениях в тяге, электрике или конструкции стен поручите проектирование и монтаж специалисту.

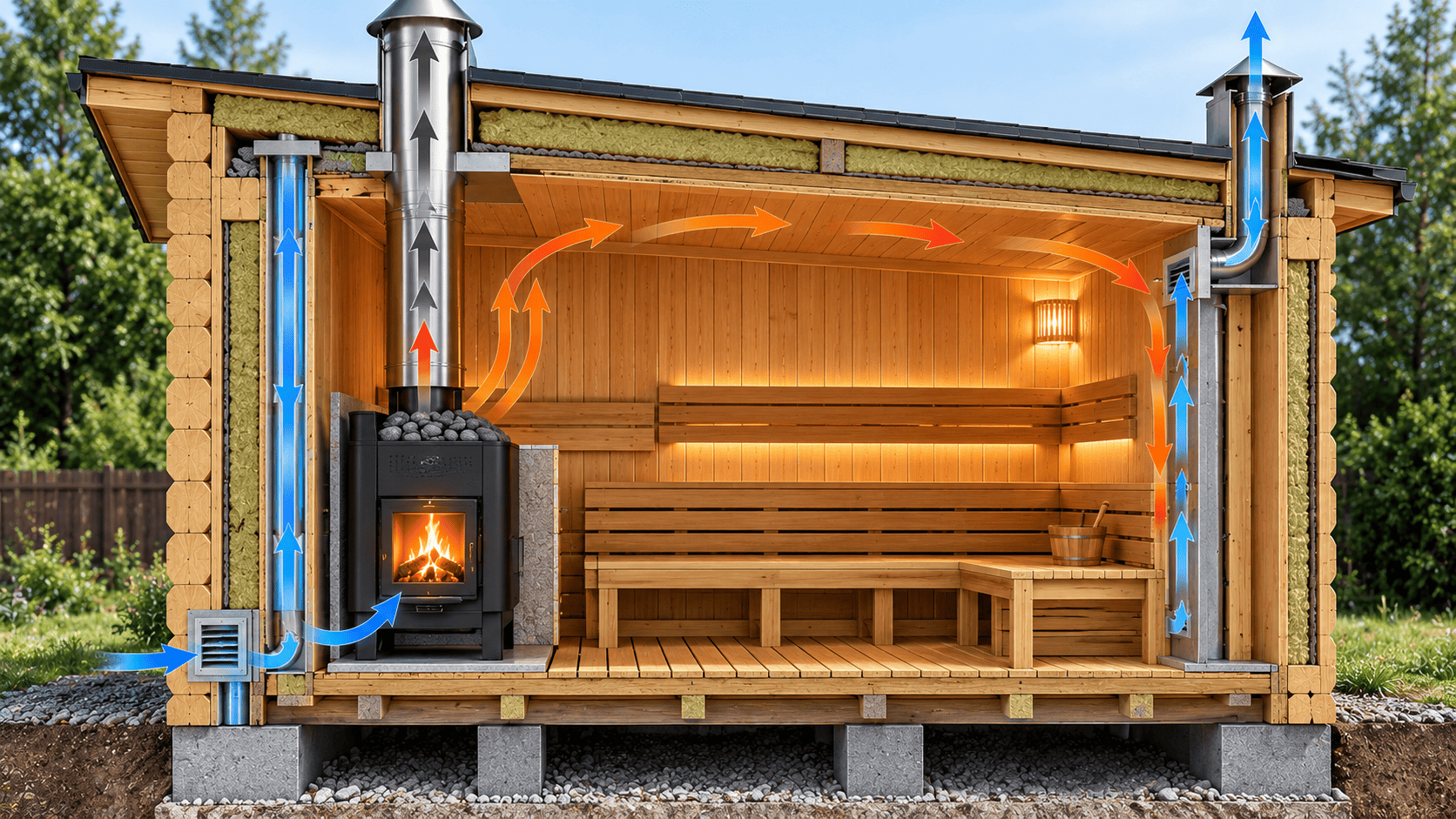

Как вентиляция связана с дымоходом банной печи
Вентиляционный канал удаляет воздух из помещения, а дымоход выводит продукты сгорания из топки. Это разные системы: дымовую трубу нельзя использовать как общий вытяжной воздуховод парилки.
При горении дров печи нужен воздух. Если включить мощную вытяжку без организованного притока, давление внутри может снизиться и возникнет обратная тяга: дым и угарный газ попадут в помещение. Особенно важно учитывать это, когда дверца топки находится непосредственно в парной. При выносной топке также проверяют воздухообмен в помещении, откуда идет горение.
При проектировании бани сначала проверяют паспорт банной печи, затем предусматривают подачу воздуха на горение и независимо от нее - вентиляцию помещений. Для подбора дымовой трубы по диаметру выхода, высоте, маршруту монтажа и требованиям изготовителя можно посмотреть дымоходы для банных печей в каталоге. Эта категория относится к отводу продуктов сгорания, а не к приточной и вытяжной вентиляции.
Если печь дымит или тяга изменяется после включения вентилятора, прекратите использование и устраните причину. Дополнительно поможет материал почему дымит печь в бане. Угарный газ не имеет запаха, поэтому отсутствие запаха дыма не подтверждает безопасность.
Как проверить работу и избежать ошибок
Работу вентиляции оценивают не только сразу после монтажа, но и после прогрева: перепад температур и тяга меняются. Для точной проверки используют измерение расхода и давления, а для наблюдения за условиями - термометр и прибор для измерения влажности.
- Холодно возле ног - измените направление притока, проверьте скорость потока и расстояние до полков.
- Душно при закрытой двери - убедитесь, что приточное отверстие не перекрыто и вытяжка действительно удаляет воздух.
- Конденсат сохраняется до следующего дня - увеличьте проветривание после процедур, проверьте мокрые зоны и доступ воздуха под полом.
- Вентилятор шумит, но оттока почти нет - проверьте сечение, заслонки, решетки, повороты и фактическую производительность.
- После запуска вытяжки дым идет в помещение - немедленно прекратите топку и проверьте приток, дымовую трубу и баланс давления с квалифицированным специалистом.
После парения откройте предусмотренные каналы просушки, удалите оставшуюся воду с поверхностей, проветрите моечную. В холодное время года длительность проветривания выбирают так, чтобы помещение высохло, но конструкции не переохлаждались без необходимости.
Частые вопросы
Нужна ли вентиляция в бане, если есть окно?
Да. Окно помогает быстро проветривать помещение, но при закрытой створке постоянный обмен свежего и отработанного воздуха может отсутствовать. Нужна предусмотренная схема притока и вытяжки.
Можно ли сделать вытяжку только через поддувало печи?
Нежелательно. Такой способ работает лишь в определенных режимах горения и зависит от тяги. После остановки топки он не обеспечивает надежную просушку и не заменяет независимую вентиляцию помещений.
Где лучше расположить вытяжку: вверху или внизу?
Для удаления горячего влажного воздуха после парения удобна верхняя точка. Для постоянного обмена во время процедур нижний забор может работать в схеме с правильно организованным каналом. Выбирать высоту нужно по принципу движения воздуха, а не по одному шаблону.
Нужен ли вентилятор в небольшой бане?
Не всегда. Если естественная тяга обеспечивает нужный расход и помещение высыхает после процедур, механическая вытяжка может не понадобиться. При длинных каналах и нестабильном оттоке вентилятор позволяет управлять обменом, но требует безопасного подбора.
Можно ли объединить дымоход и вытяжку?
Нет. Дымоход предназначен для продуктов сгорания, а вентиляция - для воздуха в помещениях. Соединение создает опасность попадания дымовых газов в баню.
Итог: для большинства частных бань стоит предусмотреть регулируемый приток возле печи, устойчивое удаление воздуха во время процедур и отдельный способ просушки после них. До отделки проверьте расположение каналов, а до первой растопки - совместимость вентиляции с подачей воздуха на горение и работой дымохода.
