Какая должна быть общая высота дымохода для печи | Как правильно посчитать высоту дымохода

Владельцам частных домов, дач и бань с дровяной печью общую высоту дымохода нужно считать от колосниковой решётки, а при её отсутствии - от пола топливника, до устья трубы: по актуальным требованиям она должна быть не менее 5 м. Лучшее решение - одновременно проверить общую высоту, положение устья относительно кровли и конька, а также требования паспорта печи, потому что одной цифры 5 м недостаточно для стабильной и безопасной тяги.

Содержание

Какая минимальная общая высота дымохода для печи

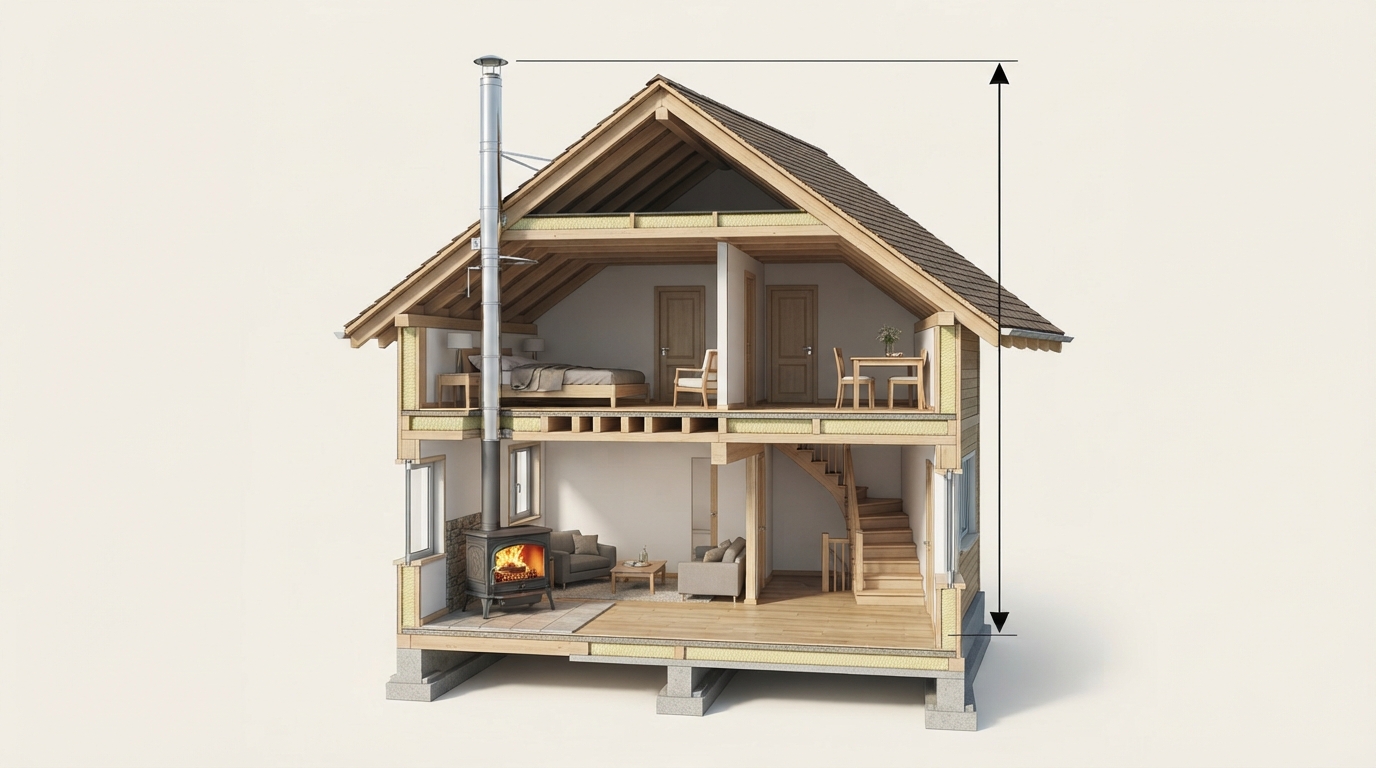

Общая высота дымохода от колосниковой решётки печи до устья трубы

Для печного отопления действующий СП 7.13130.2013 устанавливает главный ориентир: высота дымовой трубы от колосниковой решётки до устья должна быть не менее 5 м. Если колосниковой решётки в конструкции нет, отсчёт ведут от пола топливника.

Но значение 5 м нельзя воспринимать как готовый расчет дымохода для любого частного дома. Это минимальная общая высота. Дополнительно нужно учитывать:

требования производителя конкретной печи;
диаметр дымового патрубка;
внутреннее сечение канала;
температуру продуктов сгорания;
положение трубы относительно конька;
тип кровли;
количество поворотов;
длину соединительных участков;
наличие рядом более высокого здания или другой преграды;
высоту наружной холодной части;
качество теплоизоляции.

Поэтому на практике дымоход высотой ровно 5 м может работать стабильно в одном доме и требовать дополнительного расчета в другом.

Для комплектации системы можно использовать раздел дымоходы для печей. Диаметр, материал и конструкцию подбирают под технические параметры отопительного прибора.

Почему нельзя просто добавить несколько метров

Высота влияет на способность дымохода создавать естественную тягу. Чем больше разница уровней между топкой и устьем, тем больше потенциальное разрежение. Однако реальный результат зависит не только от длины.

Дым должен преодолеть сопротивление внутренних стенок, поворотов, тройников и других элементов. Одновременно продукты сгорания постепенно остывают. Поэтому слишком упрощенное правило «чем выше, тем всегда лучше» использовать нельзя.

От какой точки правильно считать высоту дымохода

Одна из самых частых ошибок - считать только часть трубы, которая находится выше крыши. Общая высота определяется не так.

Для печи отсчёт ведут:

от уровня колосниковой решётки;
если решётки нет - от пола топливника;
до устья, то есть верхнего выхода дымовой трубы.

В эту общую геометрию входит канал внутри дома, участок на чердаке и часть выше кровли.

При этом для аэродинамического расчета отдельно используют понятие эффективной высоты. Это вертикальная составляющая, которая непосредственно создаёт тягу. Если дымоход имеет боковой выход через стену, длинное соединение или несколько смещений, его фактическая длина и эффективная высота уже не равны друг другу.

Общая длина и эффективная высота - не одно и то же

Представим две системы одинаковой общей протяжённости.

Первая почти полностью вертикальная.
Вторая имеет боковой участок, два отвода и наружную вертикальную часть.

Количество метров может быть одинаковым, но сопротивление движению дыма будет разным. Поэтому сложная схема требует более внимательного расчета.

Главная мысль: 5 м - это нормативный ориентир общей высоты от топливника до устья, а качество тяги определяется всей конструкцией.

Высота дымовой трубы относительно конька крыши

Высота дымохода относительно конька крыши при разном расстоянии

После проверки общей высоты нужно определить, где устье расположено относительно конька или парапета. Для скатной кровли применяются три основных случая.

Расстояние от трубы до конька	Минимальное положение устья	Что учитывать
До 1,5 м	Не менее чем на 500 мм выше конька или парапета	Одновременно должна выполняться общая высота не менее 5 м
От 1,5 до 3 м	Не ниже уровня конька или парапета	Высоту сравнивают с горизонтальным уровнем конька
Более 3 м	Не ниже линии, проведённой от конька вниз под углом 10 градусов к горизонту	Проверяют и общую высоту, и аэродинамические условия

То есть правило «труба всегда должна быть выше конька» неверно. Если она расположена далеко от конька, норматив допускает устье ниже его уровня - но не ниже линии под углом 10 градусов.

Почему место выхода через кровлю лучше определить заранее

Чем ближе дымоход расположен к верхней части скатной крыши, тем меньше обычно требуется наружная часть над кровлей. Это упрощает крепление и снижает ветровую нагрузку.

Поэтому место установки печи желательно выбирать одновременно с маршрутом дымохода. Если сначала поставить отопительный прибор, а затем искать выход между стропилами, труба может оказаться далеко от конька.

Планирование проходов подробно разобрано в статье об установке печи и проходе дымохода в деревянном доме.

Какая высота дымохода нужна над плоской кровлей

Высота дымовой трубы над плоской кровлей частного дома

Здесь особенно важно пользоваться актуальной редакцией нормативов. В действующем СП 7.13130.2013 для совмещённой плоской кровли указана высота дымовой трубы не менее 2,0 м над кровлей.

В интернете всё ещё часто встречаются значения 500 мм, 1 м или 1,2 м. Они могут относиться к старым редакциям, другим видам оборудования или устаревшим рекомендациям. Для новой схемы монтажа следует сверяться с действующими требованиями и паспортом конкретного прибора.

Высокая наружная часть должна быть не только нужной высоты, но и устойчивой. Поэтому при проектировании одновременно проверяют способ опоры и крепления.

Как рассчитать высоту дымохода для скатной крыши

Самый простой расчет выполняется по горизонтальному расстоянию от оси трубы до конька.

Труба расположена ближе 1,5 м

Устье должно быть минимум на 500 мм выше уровня конька.

Например, если верх конька находится на отметке 7,0 м относительно выбранной точки здания, минимальная отметка устья составит 7,5 м. После этого отдельно проверяют, получается ли не менее 5 м от колосниковой решётки до верха трубы.

Расстояние от 1,5 до 3 м

Устье должно находиться не ниже горизонтального уровня конька.

Если общая высота при таком расположении получается меньше необходимой для конкретной печи, трубу всё равно придётся сделать выше.

Расстояние больше 3 м

Расчет высоты дымохода по линии 10 градусов от конька крыши

Минимальный уровень определяют линией, проведённой от конька вниз под углом 10 градусов к горизонту.

Для предварительного расчета можно использовать простую формулу:

понижение относительно конька = 0,176 умножить на горизонтальное расстояние от конька до трубы.

Коэффициент 0,176 соответствует наклону линии в 10 градусов.

Например, труба расположена в 5 м по горизонтали от конька:

5 умножить на 0,176 = 0,88 м;
линия допуска расположена примерно на 0,88 м ниже уровня конька;
устье трубы должно быть не ниже этой точки.

Но это только проверка относительно крыши. Общая высота от топливника, условия тяги и требования производителя остаются обязательными.

Что такое зона ветрового подпора

Зона ветрового подпора возле дымохода и высокого соседнего здания

Даже правильно рассчитанная относительно конька труба может работать нестабильно, если рядом находится более высокий объект.

На движение воздуха способны влиять:

пристроенная более высокая часть дома;
соседнее здание;
высокая стена;
крупное дерево;
сложный рельеф участка.

Когда ветер встречает такую преграду, за ней образуются зоны повышенного и пониженного давления, а направление потока становится сложным. Если устье находится внутри турбулентной зоны, при отдельных направлениях ветра тяга может резко уменьшаться или опрокидываться.

Что требует действующий СП

Для печного отопления действующие правила прямо требуют выводить дымовые трубы выше кровли более высоких зданий, пристроенных к зданию с печью.

В технической практике также используется понятие зоны ветрового подпора. Её нередко оценивают по условной линии под углом 45 градусов от верхней точки препятствия.

Не путайте две линии:

10 градусов от конька - нормативная схема определения минимального уровня устья при расстоянии больше 3 м;
45 градусов от высокой преграды - способ оценки возможной зоны ветрового подпора.

Это разные проверки.

Как высота дымохода влияет на тягу

Естественная тяга возникает из-за разницы плотности нагретых дымовых газов внутри канала и более холодного наружного воздуха. Вертикальный столб тёплого газа создаёт разность давления.

На тягу одновременно влияют:

эффективная высота;
температура дыма;
температура наружного воздуха;
диаметр и площадь сечения;
шероховатость внутренних стенок;
количество поворотов;
конструкция оголовка;
утепление наружного участка;
приток воздуха для горения;
ветер возле устья.

Поэтому недостаточная высота - только одна из возможных причин слабой тяги.

Признаки недостаточной тяги

Проверить параметры дымохода стоит, если:

печь сложно растопить;
дым выходит в помещение при открытии дверцы;
пламя становится вялым даже при открытой подаче воздуха;
возникает обратная тяга;
на стекле быстро появляется сажа;
при определённом направлении ветра работа резко ухудшается.

Но перед наращиванием трубы обязательно проверяют чистоту канала, приток воздуха и соответствие диаметра. Загрязнённый или неправильно подобранный дымоход не станет исправным только после добавления одного метра.

Почему высоту нельзя рассчитывать отдельно от диаметра дымохода

Влияние высоты диаметра и поворотов дымохода на тягу

Высота создаёт тягу, а диаметр определяет скорость потока и сопротивление. Эти параметры работают вместе.

Ситуация	Что происходит	Что делать
Сечение слишком маленькое	Растёт сопротивление движению продуктов сгорания	Проверить паспорт прибора и расчет канала
Сечение слишком большое	Газы медленнее движутся и сильнее охлаждаются	Не увеличивать размер без технического основания
Высота недостаточная	Разрежения может не хватать для преодоления сопротивления	Проверить общую и эффективную высоту
Высота и диаметр подобраны вместе	Создается более стабильная тяга в рабочем режиме	Сверить параметры с паспортом и схемой монтажа

Для заводской металлической печи диаметр нельзя выбирать только по универсальной формуле из интернета. Основной источник данных - технический паспорт отопительного прибора.

Готовые металлические элементы разных внутренних диаметров можно сравнить в разделе дымоходы из нержавеющей стали.

Можно ли уменьшить диаметр и компенсировать это высотой

Самостоятельно делать так нельзя. Уменьшение проходного сечения увеличивает сопротивление, а дополнительная высота не делает неправильный диаметр безопасным.

Если требуется переход между разными элементами, схема должна соответствовать инструкции. Подходящие соединительные детали находятся в разделе адаптеры для дымохода.

Как влияют повороты и горизонтальные участки

Самая простая для движения дыма схема - максимально вертикальная. Каждый поворот создаёт дополнительное сопротивление.

Действующий СП для указанных дымовых труб допускает отводы под углом до 30 градусов к вертикали с относом не более 1 м. Наклонная часть должна оставаться гладкой и иметь постоянное сечение.

У заводской модульной системы дополнительно нужно соблюдать инструкцию производителя, потому что допустимая конфигурация зависит от конкретных элементов.

Почему нельзя считать каждый метр трубы одинаковым

Вертикальный метр помогает создавать разрежение. Сложный соединительный участок с поворотами, наоборот, добавляет сопротивление.

Поэтому две трассы общей длиной 6 м могут работать совершенно по-разному:

прямая вертикальная система;
система с боковым выходом через стену, тройником и несколькими отводами.

Для второй схемы особенно важен технический расчет.

Если дымоход планируется выводить через стену, полезно заранее посмотреть материал о монтаже дымохода через стену.

Можно ли сделать дымоход слишком высоким

Избыточная высота сама по себе не является целью. Если нормативы и паспорт выполнены, бессистемно добавлять ещё несколько метров не нужно.

Слишком высокая конструкция может создать дополнительные проблемы:

тяга способна стать выше необходимой для рабочего режима печи;
топливо может сгорать быстрее;
наружная поверхность получает большую ветровую нагрузку;
увеличивается нагрузка на опоры и кронштейны;
длинный холодный участок сильнее охлаждает дымовые газы;
возрастает вероятность образования конденсата;
монтаж и обслуживание становятся сложнее.

Оптимальное решение - не максимальная высота, а высота, которая обеспечивает нормативное положение устья и необходимую тягу именно для данной печи.

Когда повышение трубы действительно помогает

Наращивание может быть обоснованно, если проведенная проверка показывает, что:

общая высота меньше требуемой;
устье находится ниже нормативной линии;
труба попадает в неблагоприятную ветровую зону;
производитель указывает большую минимальную высоту;
аэродинамический расчет показывает недостаточное разрежение.

Сначала нужно определить причину проблемы. Только после этого имеет смысл изменять конструкцию.

Когда высокой трубе нужны дополнительные крепления

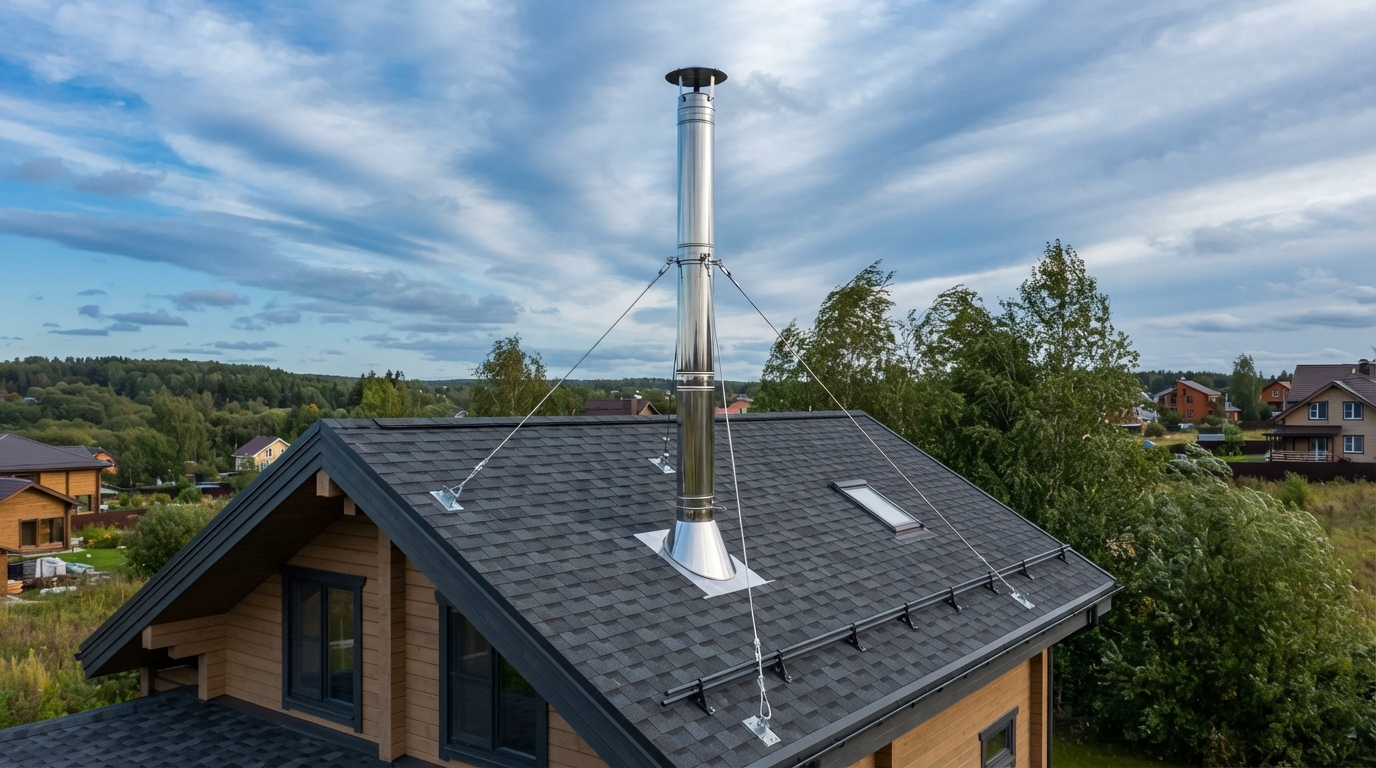

Крепление высокого дымохода над кровлей от ветровой нагрузки

Чем больше часть дымохода выступает над кровлей, тем сильнее на неё воздействует ветер. При этом универсального правила «после определенного количества сантиметров всегда ставить растяжки» для всех заводских систем нет.

Нужно открыть монтажную документацию конкретного производителя и проверить:

максимальную свободную высоту над последним креплением;
шаг настенных кронштейнов;
допустимую высоту секций;
необходимость растяжек или опорной конструкции;
максимальную нагрузку на тройник и монтажную площадку;
условия установки при высокой ветровой нагрузке.

Для наружного дымохода особенно важно, чтобы масса вертикальной части не передавалась полностью на патрубок печи.

Крепёж и опорные элементы можно подобрать в разделе комплектующие для дымохода.

Пошаговый расчет высоты дымохода

Для предварительной схемы частного дома удобно идти по следующему порядку.

Определите конкретную модель печи. Нужны её мощность, диаметр патрубка и требования к минимальной высоте.
Найдите точку отсчёта. Для печи это колосниковая решётка, а при её отсутствии - пол топливника.
Отложите минимум 5 м до устья. Это первая нормативная проверка.
Определите тип кровли. Для плоской и скатной крыши требования различаются.
Измерьте расстояние до конька. Для скатной крыши определите один из трёх диапазонов: до 1,5 м, от 1,5 до 3 м или больше 3 м.
Определите минимальный уровень устья. Используйте 500 мм выше конька, уровень конька или линию с наклоном 10 градусов.
Сравните две полученные высоты. Выполнены должны быть оба условия одновременно.
Проверьте соседние конструкции. Более высокая пристройка или другое препятствие способно изменить воздушный поток.
Оцените геометрию канала. Учитывайте повороты, боковой участок и эффективную вертикальную высоту.
Проверьте диаметр. Он должен соответствовать отопительному прибору и расчету системы.
Проверьте холодные участки. Наружную часть обычно выполняют утеплённой, чтобы уменьшить охлаждение газов и образование конденсата.
Рассчитайте крепление. Высокая часть над кровлей должна быть механически устойчивой.
После монтажа проведите пробную топку. Проверьте стабильность тяги, отсутствие дыма в помещении и работу печи в разных режимах.

Краткая таблица требований

Параметр	Минимальное требование	Как применять
Общая высота	Не менее 5 м	От колосниковой решётки или пола топливника до устья
Совмещённая плоская кровля	Не менее 2,0 м над кровлей	По актуальной редакции СП 7.13130.2013
До 1,5 м от конька	Не менее 500 мм выше конька	Одновременно проверить общие 5 м
От 1,5 до 3 м от конька	Не ниже уровня конька	Уровень проводят горизонтально
Более 3 м от конька	Не ниже линии под углом 10 градусов вниз от конька	Дополнительно проверить общую высоту и тягу
Более высокое пристроенное здание	Труба выше его кровли	Проверить влияние преграды на поток воздуха
Вентиляционный канал рядом	Высота вентиляционного канала равна высоте дымовой трубы	Требование СП для соседних каналов

Важно: таблица не заменяет паспорт конкретной печи. Производители могут устанавливать дополнительные требования к высоте, диаметру и конфигурации дымохода.

Частые ошибки при расчете высоты дымохода

Считать только участок над крышей. Минимальная общая высота определяется от топливника до устья.
Считать, что 5 м решают все проблемы. Диаметр, повороты и температура газов тоже влияют на тягу.
Всегда выводить трубу на 500 мм выше конька. Это правило относится только к расположению до 1,5 м от конька.
Использовать старое значение для плоской кровли. В актуальной редакции СП следует учитывать 2,0 м над совмещённой плоской кровлей.
Измерять расстояние до конька по скату. Для построения схемы важна плановая геометрия расположения трубы относительно конька.
Путать угол 10 градусов и зону ветрового подпора. Это разные проверки.
Игнорировать соседнее высокое здание. Оно может значительно изменить движение ветра возле устья.
Компенсировать маленький диаметр большой высотой. Неверное сечение требует отдельного исправления.
Делать много поворотов и считать только общую длину. Каждый отвод увеличивает сопротивление.
Сильно наращивать трубу без проверки крепления. Возрастает ветровая и механическая нагрузка.
Оставлять длинный наружный участок без теплоизоляции. Дым быстрее остывает, а вероятность конденсата увеличивается.
Выбирать высоту до покупки печи. Сначала нужно знать требования конкретного отопительного прибора.

Ответы на частые вопросы

Какая минимальная высота дымохода для дровяной печи?

По действующим требованиям высота от колосниковой решётки, а при её отсутствии от пола топливника, до устья дымовой трубы должна составлять не менее 5 м. При этом паспорт конкретной печи может требовать большую высоту.

Откуда считать 5 метров дымохода?

Не от потолка и не от крыши. Отсчёт ведут от колосниковой решётки печи до устья. Если колосника нет, исходной точкой считается пол топливника.

Должна ли труба всегда быть выше конька?

Нет. При расстоянии до конька до 1,5 м устье должно быть минимум на 500 мм выше. При расстоянии от 1,5 до 3 м оно может располагаться на уровне конька. Дальше 3 м допустимо положение ниже конька, но не ниже линии с наклоном 10 градусов.

Какая высота трубы нужна на плоской крыше?

По актуальной редакции СП 7.13130.2013 для совмещённой плоской кровли предусмотрено не менее 2,0 м над кровлей. Дополнительно нужно выполнить требование по общей высоте дымовой трубы.

Если от конька до трубы 5 метров, насколько ниже конька она может быть?

Для предварительной геометрической проверки используют линию вниз под углом 10 градусов. При горизонтальном расстоянии 5 м понижение составляет примерно 0,88 м. При этом устье не должно находиться ниже этой линии, а общая высота от топливника всё равно должна соответствовать нормативам и паспорту печи.

Что важнее: 5 метров или высота относительно конька?

Нужно выполнить оба условия. Нельзя выбрать одно из них. Сначала проверяют общую высоту, затем положение устья относительно кровли, конька и окружающих конструкций.

Можно ли сделать дымоход высотой 4 метра?

Для печного отопления это не соответствует общему требованию СП о высоте не менее 5 м. Если документация специального оборудования предусматривает другую схему, её должен оценивать проектировщик или специалист по данной системе. Самостоятельно уменьшать нормативную высоту не следует.

Высота 5 метров гарантирует хорошую тягу?

Нет. На результат влияют также диаметр, температура продуктов сгорания, количество поворотов, теплоизоляция, приток воздуха и сопротивление канала. При сложной схеме требуется аэродинамический расчет.

Чем выше дымоход, тем сильнее тяга?

Увеличение эффективной высоты обычно увеличивает потенциальное разрежение, но система должна рассматриваться целиком. Слишком высокий наружный участок увеличивает охлаждение газов, ветровую нагрузку и может создать тягу выше той, на которую рассчитана печь.

Можно ли увеличить высоту, если печь дымит?

Только после диагностики. Сначала проверяют загрязнение канала, подачу воздуха, шибер, диаметр, повороты и соответствие дымохода паспорту печи. Если причиной действительно является недостаточная высота или положение устья, конструкцию можно пересчитать и увеличить.

Что такое зона ветрового подпора?

Так называют область возле высокой преграды, где ветер меняет направление и создаёт турбулентные потоки. Если устье дымохода находится в такой зоне, тяга может зависеть от направления ветра и становиться нестабильной.

Нужно ли учитывать дерево рядом с домом?

Высокое дерево способно влиять на местный воздушный поток, поэтому его стоит учитывать при проверке ветровой обстановки. Однако нормативные требования к расположению устья и техническую документацию системы это не отменяет.

Какой диаметр дымохода нужен при высоте 5 метров?

Одной высоты для определения диаметра недостаточно. Требуются мощность печи, температура и количество дымовых газов, тип топлива, конфигурация канала и данные производителя. Для заводской печи начинать нужно с её паспорта.

Считается ли горизонтальная труба в общую длину?

Физическая длина трассы и эффективная высота - разные параметры. Горизонтальный или наклонный участок добавляет сопротивление, но не создаёт тягу так же, как равный ему вертикальный участок. Поэтому при сложной конфигурации нужен расчет всей системы.

Короткий вывод

Для дровяной печи основная нормативная точка отсчёта проста: от колосниковой решётки до устья дымохода должно быть не менее 5 м. Но правильная высота определяется не одной цифрой - одновременно проверяют положение трубы относительно конька или плоской кровли, диаметр, эффективную вертикальную часть, повороты и местные условия ветра.

Для скатной крыши действует схема 500 мм выше конька при расстоянии до 1,5 м, уровень конька при расстоянии 1,5–3 м и линия под углом 10 градусов при большем удалении. Для совмещённой плоской кровли актуальный СП устанавливает минимум 2,0 м над кровлей.

Поэтому безопасный порядок такой: сначала выбрать печь и изучить её инструкцию, затем рассчитать дымоход и место выхода через крышу, после чего подбирать трубы, проходные элементы и крепление.

Автор: Владимир Савенко - инженер-теплотехник
