Какой диаметр дымохода выбрать для печи: 115, 120, 130, 150, 180 или 200 мм

Какой диаметр дымохода выбрать для печи: 115, 120, 130, 150, 180 или 200 мм

Он напрямую влияет на отвод продуктов горения и стабильность тяги. Слишком узкая труба способна ограничить движение дымовых газов, а неоправданно большой дымоход может сильнее охлаждаться и создавать условия для образования конденсата.

При этом выбирать дымоход только по площади дома или мощности печи неправильно. Главный ориентир уже предусмотрен производителем отопительного прибора - это размер выходного патрубка и требования, указанные в ее техническом паспорте.

Разберемся, чем отличаются дымоходы 115, 120, 130, 150, 180 и 200 мм, можно ли переходить с одного диаметра на другой и какой размер учитывать при покупке сэндвич-трубы.

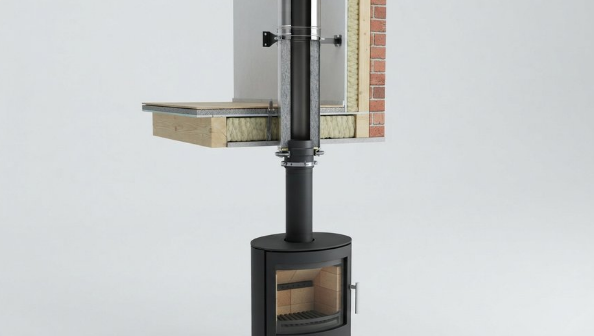

Главное правило выбора диаметра дымохода

Самый простой и надежный способ определить необходимый диаметр - посмотреть выходной патрубок печи.

Если производитель предусмотрел патрубок диаметром 115 мм, исходной точкой для проектирования дымохода будет 115 мм. Если патрубок 150 мм - соответственно 150 мм.

* Таблица показывает базовый принцип. Окончательный размер дымового канала необходимо сверять с инструкцией производителя конкретной печи, камина или котла.

Почему нельзя просто поставить трубу меньшего диаметра

Заужение дымового канала уменьшает его проходное сечение.

Например, труба диаметром 115 мм имеет заметно меньшую площадь внутреннего сечения, чем труба 150 мм. Поэтому переход с патрубка 150 мм на дымоход 115 мм - это не небольшая разница в цифрах, а существенное уменьшение канала для выхода дымовых газов.

Возможные последствия неправильно уменьшенного сечения:

• ухудшение тяги;
• затрудненный розжиг;
• дымление при открывании дверцы;
• нестабильное горение;
• более интенсивное загрязнение дымового канала;
• нештатная работа печи.

Поэтому самостоятельно уменьшать диаметр относительно предусмотренного производителем не следует.

Можно ли увеличить диаметр дымохода

Иногда возникает обратная ситуация: патрубок печи имеет диаметр 115 мм, а владелец хочет поставить дымоход 150 мм, считая, что более широкая труба автоматически улучшит тягу.

Такой принцип тоже неверен.

Увеличение диаметра может быть предусмотрено проектом или инструкцией конкретного оборудования, однако делать это произвольно не стоит.

При увеличении площади канала меняется скорость движения дымовых газов. Более объемная труба может сильнее охлаждать поток, особенно если значительная часть дымохода находится на улице или в холодной зоне.

Это может способствовать:

• охлаждению дымовых газов;
• образованию конденсата;
• ухудшению прогрева дымового канала при растопке;
• изменению расчетной тяги.

Поэтому если требуется переход на больший диаметр, его необходимость и допустимый размер лучше определять по рекомендациям производителя печи.

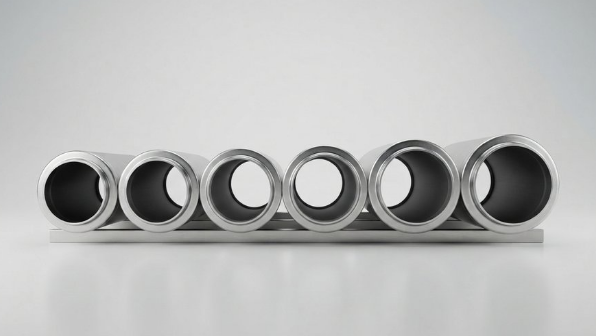

Чем отличаются дымоходы 115, 120, 130, 150, 180 и 200 мм

Цифра обозначает внутренний диаметр канала, по которому проходят дымовые газы, если речь идет об обычной одностенной трубе или о внутреннем размере сэндвич-дымохода.

* Привязка диаметра к конкретному виду оборудования условна. Например, разные модели печей-каминов могут иметь патрубки 120, 130 или 150 мм. Определяющим остается паспорт конкретной модели.

Дымоход 115 мм: когда его используют

Диаметр 115 мм часто встречается у компактных отопительных и банных печей.

Если выходной патрубок конкретной печи имеет размер 115 мм и производитель не предъявляет других требований, дымоход собирают с соответствующим внутренним диаметром.

При выборе необходимо обращать внимание не только на прямые трубы, но и на наличие всей системы:

• одностенных труб;
• сэндвич-труб;
• переходников;
• тройников;
• отводов;
• шиберов;
• проходных узлов;
• кровельных элементов.

Дымоход 120 мм

Размер 120 мм встречается у ряда моделей отопительных и банных печей.

Здесь особенно полезно заранее убедиться, что выбранный производитель дымохода выпускает все необходимые детали именно данного диаметра. Иначе во время монтажа может выясниться, что для одного из узлов приходится использовать дополнительный переходник.

Дымоход 130 мм

Диаметр 130 мм используется у ряда дровяных печей и печей-каминов.

Иногда покупатели пытаются заменить его более распространенными 120 или 150 мм. Первый вариант означает заужение, поэтому без прямого разрешения производителя его использовать не следует.

Переход с 130 на 150 мм также необходимо делать осознанно и только в тех случаях, когда такая схема допустима для конкретного отопительного прибора.

Дымоход 150 мм

Диаметр 150 мм широко используется для дровяного отопительного оборудования.

Одна из причин его популярности - большой ассортимент совместимых элементов. В этом размере можно подобрать прямые трубы, сэндвичи, тройники, отводы, шиберы, ревизии и другие детали системы.

Но распространенность размера не означает, что 150 мм подходит для любой печи. Если производитель оборудования предусмотрел другой диаметр, ориентироваться нужно именно на его требования.

Дымоходы 180 и 200 мм

Диаметры 180 и 200 мм встречаются у части более крупного печного и каминного оборудования.

При увеличении диаметра увеличиваются размеры и масса элементов дымохода. Это особенно важно для наружных систем, где необходимо заранее рассчитать стеновые кронштейны, опорные площадки и фиксацию высокой части трубы.

Для таких систем лучше еще до покупки составить полную схему дымохода от патрубка отопительного прибора до оголовка.

Как площадь сечения меняется при увеличении диаметра

Разница между трубой 115 и 150 мм значительно больше, чем может показаться по самим цифрам.

Площадь круглого сечения рассчитывается по формуле:

S = π × D² / 4

Поэтому с увеличением диаметра площадь канала растет непропорционально быстро.

Например, внутреннее сечение дымохода 150 мм примерно на 70% больше, чем у трубы 115 мм. Именно поэтому произвольный переход между диаметрами нельзя рассматривать как незначительное изменение.

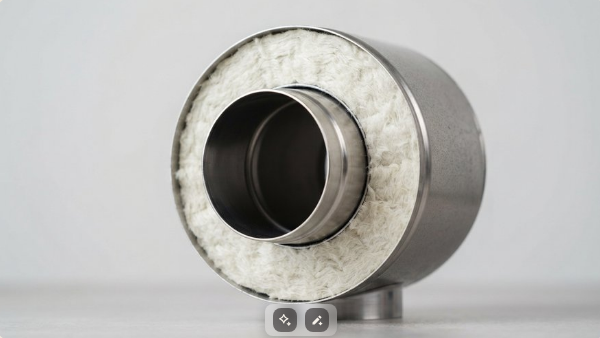

Что означает размер сэндвич-дымохода 115/200 или 150/250

У сэндвич-дымохода есть два диаметра:

• внутренний - диаметр канала для дымовых газов;
• наружный - диаметр внешней оболочки.

Например, обозначение 115/200 обычно означает:

• внутренний канал - 115 мм;
• наружная оболочка - 200 мм.

Если на печи расположен патрубок 115 мм, при подборе сэндвича ключевой цифрой является именно внутренний размер 115 мм.

Наружный диаметр может отличаться у разных дымоходных систем в зависимости от толщины теплоизоляции и конструкции производителя.

Можно ли соединять дымоходы разных диаметров

Технически для дымоходных систем выпускаются адаптеры и переходники. Но сам факт существования переходника еще не означает, что любое изменение диаметра допустимо.

Например, переход может понадобиться:

• между печью и определенной дымоходной системой;
• при переходе с одностенной трубы на сэндвич;
• при соединении элементов разных конструктивных серий;
• при предусмотренном производителем увеличении диаметра канала.

При этом переходник не должен использоваться для произвольного заужения дымохода.

Посмотреть адаптеры и переходники для дымохода →

Что важнее: диаметр или высота дымохода

Эти параметры работают вместе.

Правильный диаметр не спасет систему, если дымоход слишком короткий, содержит большое количество сложных поворотов или значительная часть трубы сильно охлаждается.

И наоборот, увеличение высоты не является правильным способом компенсировать произвольно уменьшенное сечение.

При проектировании необходимо одновременно учитывать:

• диаметр;
• общую высоту;
• количество поворотов;
• длину непрямых участков;
• температуру дымовых газов;
• утепление трубы;
• расположение относительно кровли;
• требования производителя печи.

Какой дымоход нужен для 6 кВт

Определить только по мощности 6 кВт нельзя.

У разных одинаковой мощности могут быть разные патрубки. Поэтому необходимо найти конкретную модель и посмотреть характеристики производителя.

Если в паспорте указан выход 115 мм - выбирается система с соответствующим внутренним. Если указан 120 или 150 мм - отправной точкой будет этот размер.

Какой дымоход нужен для 8 кВт

Правило остается тем же: 8 кВт не определяют диаметр трубы автоматически.

Мощность показывает тепловые характеристики оборудования, а диаметр дымового канала рассчитывается производителем с учетом конструкции топки, количества дымовых газов и режима работы.

Какой дымохода нужен для 10 кВт

У печей мощностью около 10 кВт действительно часто встречаются дымоходы нескольких распространенных размеров, однако универсального значения для всех моделей нет.

Поэтому запрос «печь 10 кВт - какой дымоход» всегда нужно дополнять названием конкретной модели.

Как подобрать диаметр дымохода для банной печи

Для банных печей действует тот же принцип. У бытовых моделей часто встречаются внутренние диаметры 115, 120 и 150 мм, но необходимый размер определяется конкретной моделью печи.

При этом для бани особенно важно учитывать высокотемпературный режим работы и правильно подобрать не только диаметр, но также:

• материал внутренней трубы;
• толщину стали;
• тип теплоизоляции сэндвича;
• проход через потолочное перекрытие;
• вывод через кровлю.

Какой диаметр выбрать для печи-камина

В зависимости от конструкции конкретной модели могут использоваться разные размеры дымового патрубка.

Поэтому при выборе полезно заранее посмотреть не только мощность и дизайн, но и:

• подключение;
• верхний или задний выход дымохода;
• рекомендуемую высоту;
• допустимую конфигурацию дымового канала.

Как выбрать диаметр дымохода: пошагово

1. Выберите конкретную модель.
2. Откройте технический паспорт.
3. Найдите размер выходного патрубка.
4. Проверьте требования производителя к дымоходу.
5. Не уменьшайте сечение самостоятельно.
6. Если планируется увеличение, убедитесь, что это допустимо.
7. Для сэндвича ориентируйтесь на внутренний.
8. Проверьте наличие всех комплектующих необходимого размера.
9. Составьте полную схему дымохода до покупки деталей.

Что еще проверить при покупке дымохода

Правильный диаметр - только один из параметров.

Также необходимо обратить внимание на:

• марку нержавеющей стали;
• толщину внутренней стенки;
• толщину и качество теплоизоляции сэндвича;
• качество сварного шва;
• совместимость элементов;
• необходимую высоту системы;
• способ крепления;
• проход через перекрытия;
• вывод через кровлю;
• возможность ревизии и очистки.

Подробнее о дымоходах из нержавеющей стали →

Частые ошибки при выборе

1. Подбирать трубу только по мощности печи.

   Мощность сама по себе не определяет необходимый размер

2. Уменьшать ради экономии.

   Меньшая труба может стоить дешевле, но заужение расчетного канала способно нарушить работу.

3. Считать, что большая труба всегда обеспечивает лучшую тягу.

   Произвольное увеличение сечения тоже меняет условия движения и охлаждения дымовых газов.

4. Путать внутренний и наружный диаметры сэндвича.

   Для подключения к печи необходимо ориентироваться на внутренний размер дымового канала.

5. Покупать дымоход до выбора.

   После покупки отопительного прибора может выясниться, что диаметр или конфигурация не подходят.

Часто задаваемые вопросы

Можно ли поставить дымоход 115 мм на выход 150 мм?

Самостоятельно заужать выход 150 мм до 115 мм не следует. Такое изменение существенно уменьшает площадь дымового канала и может нарушить отвод дымовых газов. Ориентируйтесь на паспорт отопительного прибора.

Можно ли с печи 115 мм перейти на дымоход 150 мм?

Переход на больший иногда возможен, но он должен быть технически обоснован и соответствовать требованиям производителя. Просто увеличивать трубу по принципу «чем больше, тем лучше» не стоит.

Что означает дымоход 115/200?

Обычно первая цифра обозначает внутренний размер дымового канала, а вторая - наружный сэндвича. То есть у трубы 115/200 внутренний дымовой канал имеет 115 мм, а наружная оболочка - 200 мм.

Какой важнее у сэндвича - внутренний или наружный?

Для совместимости с печью и отвода дымовых газов ключевым является внутренний. Наружный размер необходим для проектирования проходов, расстояний и размещения конструкции.

Можно ли использовать переходник между разными диаметрами?

Да, такие элементы существуют, однако использовать переходник следует только в технически допустимой схеме. Наличие переходника в продаже не означает, что можно произвольно уменьшать сечение дымового канала.

Какой дымоход самый распространенный?

У бытового печного оборудования часто встречаются размеры 115, 120, 130 и 150 мм. Но популярность конкретного размера не является основанием выбирать его вместо диаметра, указанного производителем вашей печи.

Можно ли определить диаметр по площади дома?

Нет. Площадь дома используется при подборе мощности отопительного прибора. Диаметр дымохода определяется конструкцией выбранной печи и требованиями ее производителя.

Итог: какой дымоход выбрать

Главное правило очень простое: не подбирать дымоход на глаз.

Правильная последовательность выглядит так:

выбираем печь → смотрим паспорт → определяем диаметр патрубка → проектируем дымоход → подбираем трубы и комплектующие.

Для сэндвич-дымохода ориентироваться необходимо прежде всего на внутренний. Самостоятельное уменьшение сечения нежелательно, а увеличение должно соответствовать требованиям конкретного отопительного оборудования.

Если вы не уверены, какой комплект дымохода подойдет к вашей, специалисты интернет-магазина «ПечиМаг» помогут подобрать совместимые элементы по модели отопительного прибора.
