Можно ли уменьшать или увеличивать диаметр дымохода

Владельцам печей, каминов и твердотопливного оборудования не следует менять внутренний диаметр дымохода только ради удобства монтажа: уменьшать проходное сечение относительно значения, указанного производителем, без прямого разрешения или расчета нельзя, а увеличение тоже не является способом автоматически улучшить тягу. Лучшее решение - сохранить паспортный размер по всей трассе, а если переход необходим, использовать предусмотренный системой адаптер и заранее проверить высоту, повороты, температуру дымовых газов и условия эксплуатации.

Содержание

Короткий ответ: можно ли менять диаметр дымохода

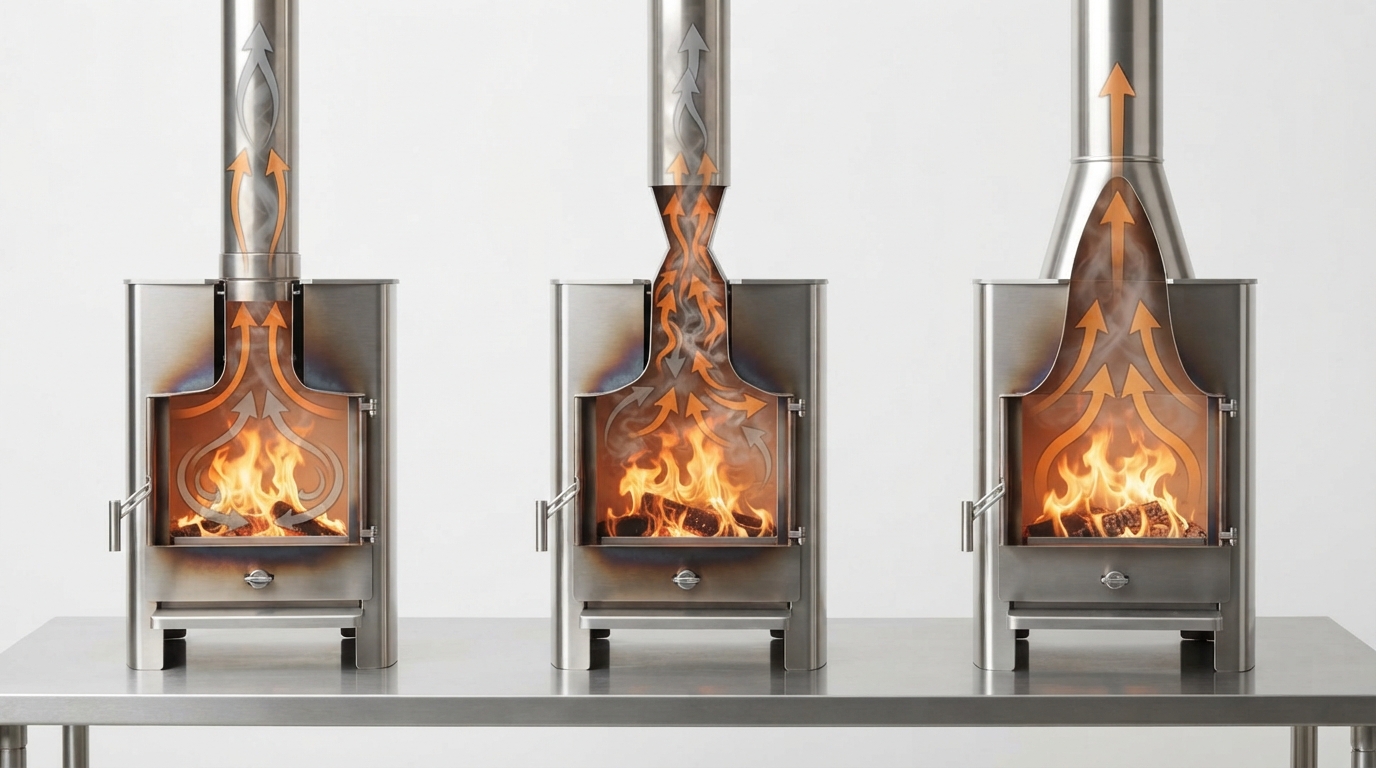

Уменьшение и увеличение диаметра дымохода относительно патрубка печи

Главная точка отсчёта для заводского отопительного прибора - размер выходного патрубка и технические требования производителя. Если в паспорте указан внутренний диаметр 150 мм, это не означает, что его можно самостоятельно уменьшить до 140, 130 или 120 мм только потому, что такой дымоход уже есть в доме.

Ситуация	Что делать	Почему
Размер трубы совпадает с паспортным	Использовать предусмотренную производителем схему	Это базовый и наиболее предсказуемый вариант
Труба меньше патрубка	Не уменьшать без прямого разрешения или расчетного обоснования	Сужение повышает сопротивление движению дымовых газов
Труба больше патрубка	Проверить паспорт и расчет всей системы	Слишком большое сечение меняет скорость потока и охлаждение газов
Старый канал не совпадает с новой печью	Сначала обследовать канал, затем выбирать способ подключения	Переходник не исправляет неправильное сечение, недостаточную высоту или повреждения
Газовое оборудование с принудительным дымоудалением	Следовать только разрешенной схеме изготовителя	Размер связан с вентилятором, допустимой длиной и количеством поворотов

Если задача состоит именно в первоначальном подборе размера, а не в изменении уже заданного диаметра, используйте отдельную статью как выбрать диаметр дымохода.

Почему сначала нужно открыть паспорт печи

Диаметр выходного патрубка не выбирается производителем случайно. Он связан с конструкцией топки, мощностью, количеством продуктов сгорания, расчетным разрежением и температурой дымовых газов.

В технической документации нужно проверить:

диаметр выходного патрубка;
минимальную или рекомендуемую высоту дымохода;
допустимый вид трубы;
разрешены ли переходы на другой размер;
максимальное количество поворотов;
ограничения по горизонтальным участкам;
требуемую тягу, если она указана;
рабочую и максимальную температуру;
требования к герметичности соединений;
правила отвода конденсата.

Если производитель прямо указывает определенный размер, самостоятельно уменьшать его нельзя. Желание использовать уже купленные трубы или готовое отверстие в перекрытии не является техническим основанием для изменения дымового канала.

Для новой системы удобнее сначала выбрать подходящую печь, а затем комплектовать под неё дымоход для печи или камина.

Почему важен внутренний диаметр и площадь сечения

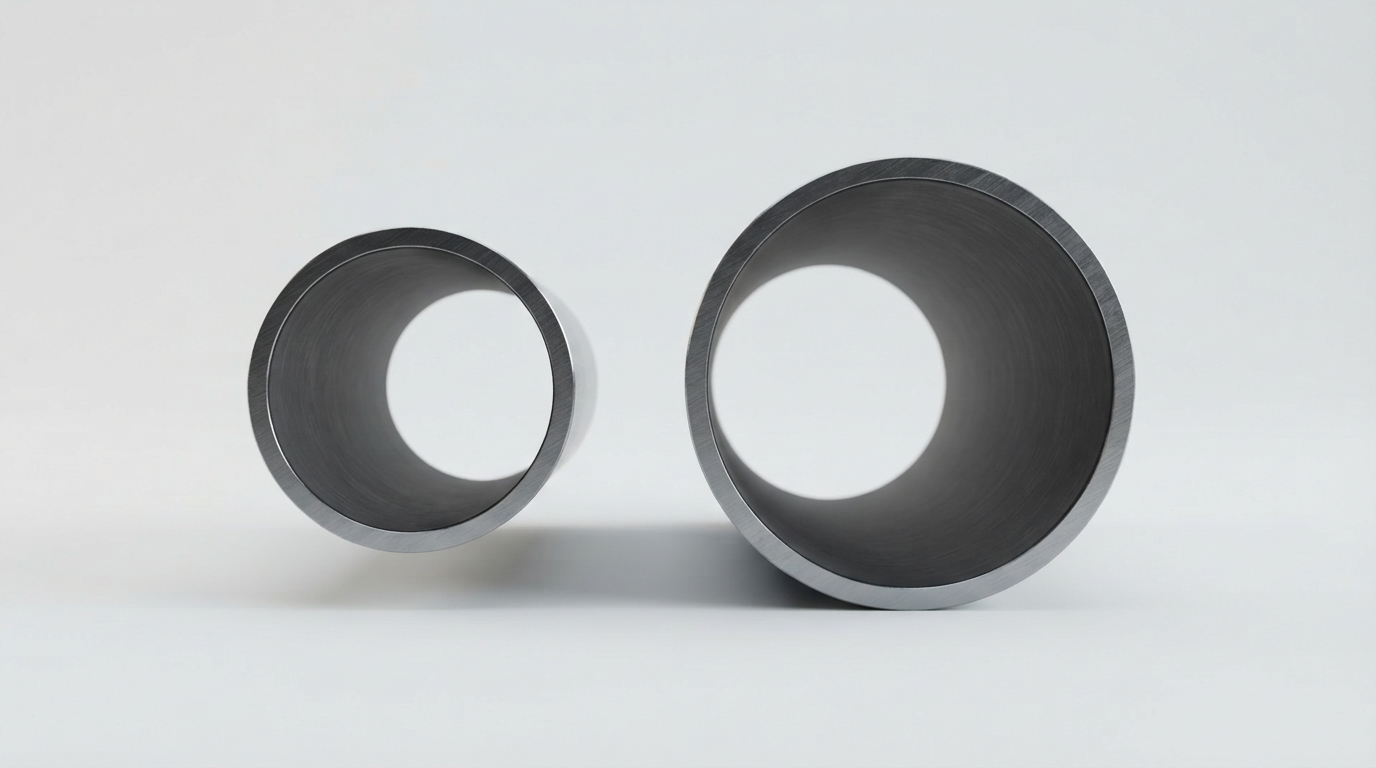

Сравнение площади сечения дымохода диаметром 150 и 130 мм

При выборе нужно смотреть именно на внутренний диаметр газохода. Наружный размер сэндвич-трубы показывает габарит конструкции вместе с утеплителем и внешней оболочкой, но не определяет пропускную способность.

Площадь круглого канала зависит от диаметра не линейно. Она рассчитывается по формуле:

S = 3,14 × D² / 4.

Поэтому уменьшение диаметра всего на 10 или 20 мм может заметно изменить площадь сечения.

Почему разница в 10 мм может быть существенной

Например, переход со 150 на 140 мм выглядит небольшим. Диаметр уменьшается примерно на 6,7 процента, но площадь прохода сокращается почти на 13 процентов.

При переходе со 150 на 130 мм изменение уже значительно больше: площадь уменьшается примерно на четверть.

Поэтому оценивать переход по принципу «всего несколько миллиметров» неправильно. Для движения продуктов сгорания имеет значение площадь всего канала.

Что происходит при уменьшении диаметра дымохода

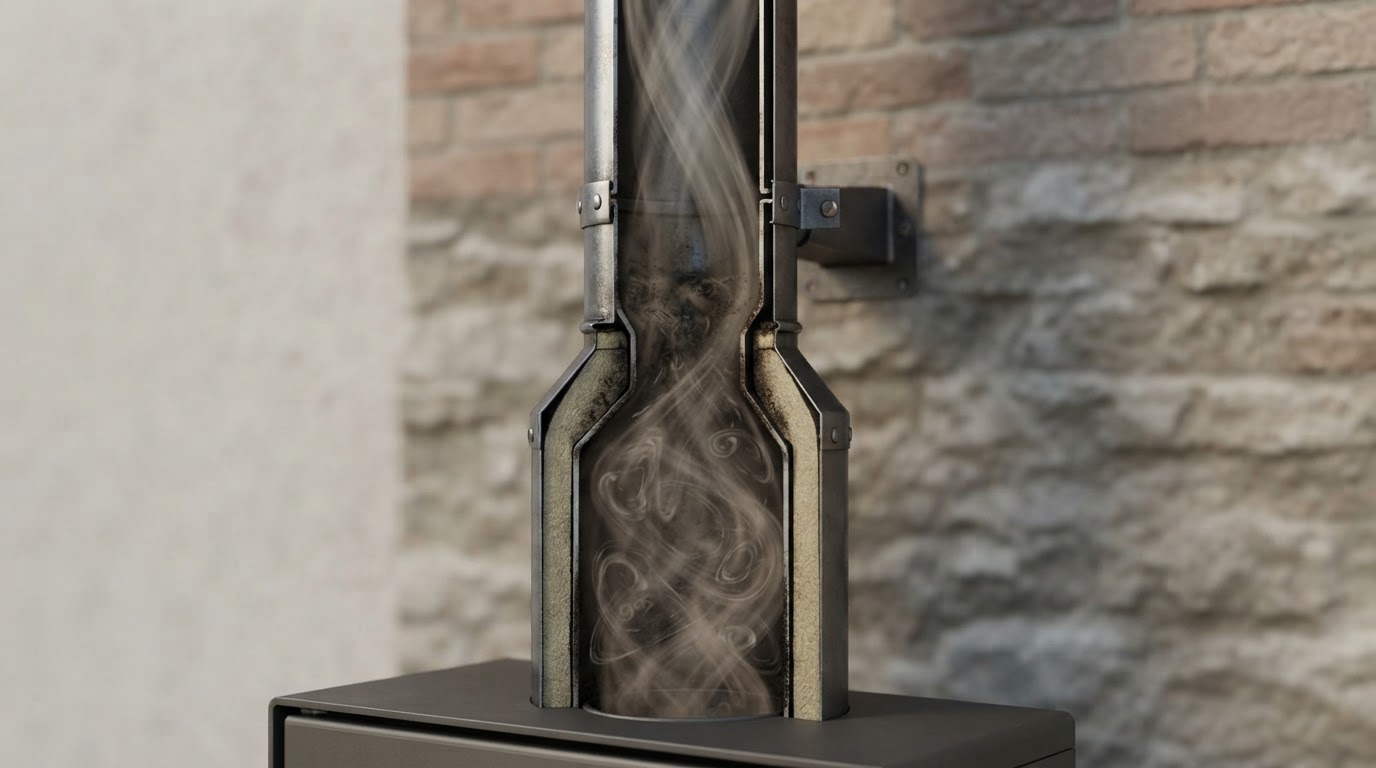

Заужение дымохода и сопротивление движению дымовых газов

Когда поток проходит через участок меньшего сечения, его скорость локально увеличивается, но одновременно возрастает аэродинамическое сопротивление. Для печи с естественной тягой это особенно важно: запас давления у такой системы ограничен.

Неправильное уменьшение диаметра может привести к следующим проблемам:

трудному розжигу холодной печи;
дыму при открытии дверцы;
нестабильному горению;
недостаточной тяге;
росту сопротивления на узком участке;
более быстрому загрязнению внутренних стенок;
накоплению сажи и смолистых продуктов;
ухудшению работы при неблагоприятном ветре;
повышению риска обратной тяги.

Особенно критично сужение возле выходного патрубка. В этот момент объем дымовых газов и температура достаточно высокие, а прибор должен вывести продукты сгорания без заметного препятствия.

Что происходит на высокой мощности

На небольшом режиме неправильно зауженный дымоход иногда кажется рабочим. Проблема проявляется после увеличения закладки топлива или при интенсивном горении.

Количество дымовых газов становится больше, а пропускная способность узкого участка остается прежней. В результате режим, который работал при слабом огне, может оказаться недостаточным при полной мощности.

Именно поэтому качество дымоудаления проверяют не только при первом спокойном розжиге.

Что происходит при увеличении диаметра дымохода

Большой диаметр дымохода охлаждение дымовых газов и образование конденсата

Увеличение диаметра не создает такого явного препятствия, как заужение, но правило «чем шире, тем лучше» тоже неверно.

В большем канале при том же количестве дымовых газов скорость потока обычно становится ниже. Одновременно увеличивается площадь поверхности, с которой газы отдают тепло.

В зависимости от конструкции это может привести к:

более медленному прогреву холодной трубы;
снижению температуры дымовых газов выше по трассе;
увеличению образования конденсата;
более активному оседанию продуктов сгорания;
нестабильной тяге во время холодного розжига;
необходимости дольше прогревать массивный канал.

Это не означает, что любая труба большего диаметра работает плохо. Переход на следующий типоразмер бывает допустим и используется на практике. Но решение должно быть частью рассчитанной схемы, а не попыткой сделать дымоход «с запасом».

Почему увеличение не лечит плохую тягу автоматически

Если причина проблемы находится в недостаточной высоте, загрязнении, большом количестве поворотов, подсосе воздуха или неправильном оголовке, увеличение диаметра может вообще не дать ожидаемого результата.

Сначала нужно определить источник недостаточной тяги. Только после этого меняют параметры системы.

Насколько меняется площадь сечения при переходе на другой размер

Ниже приведено сравнение круглых каналов. Расчет показывает именно изменение теоретической площади прохода при изменении внутреннего диаметра.

Переход	Изменение диаметра	Изменение площади сечения	Что это означает
150 → 140 мм	−6,7 %	примерно −12,9 %	Даже небольшая разница заметно уменьшает проход
150 → 130 мм	−13,3 %	примерно −24,9 %	Проход становится примерно на четверть меньше
150 → 120 мм	−20 %	−36 %	Сужение уже очень значительное
180 → 150 мм	−16,7 %	примерно −30,6 %	Теряется почти треть площади канала
150 → 160 мм	+6,7 %	примерно +13,8 %	Небольшое увеличение диаметра дает заметный рост сечения
150 → 180 мм	+20 %	+44 %	Объем канала становится существенно больше

Эта таблица хорошо показывает, почему нельзя принимать решение только по разнице диаметров в миллиметрах.

Можно ли ставить трубу меньше выходного патрубка печи

Для заводской дровяной печи безопасный базовый принцип простой: не уменьшать внутреннее сечение относительно размера, который требует производитель.

Если патрубок имеет диаметр 150 мм, а в доме уже установлен канал 130 мм, не следует просто купить переходник 150 → 130 и считать вопрос решенным.

Сначала необходимо проверить:

разрешает ли производитель такой переход;
какой расход дымовых газов имеет прибор;
какова высота существующего канала;
есть ли горизонтальные участки;
сколько в системе поворотов;
какое фактическое сечение имеет старая труба;
чистый ли канал внутри;
достаточен ли приток воздуха для горения.

Если прямого разрешения нет, следует исходить из паспортного размера и переделывать дымоход под оборудование, а не оборудование под старое отверстие.

А если уменьшить только на коротком участке

Короткая длина сужения не отменяет сам факт уменьшения проходного сечения. Локальное сопротивление возникает именно в месте перехода.

Поэтому правило «заузим всего на двадцать сантиметров» не является техническим обоснованием.

Когда допускается больший диаметр дымохода

Переход на больший размер возможен в тех случаях, когда такая конструкция предусмотрена паспортом, производителем дымоходной системы или подтверждена расчетом.

Типичные ситуации:

выходной патрубок имеет нестандартный размер, а система выпускается ближайшим большим диаметром;
печь подключается к существующему каналу большего сечения после проверки его пригодности;
проектировщик учитывает длинную и сложную трассу;
производитель прямо разрешает подключение к большему газоходу;
в проекте выполнен аэродинамический расчет всей системы.

Например, переход со 140 на 150 мм выглядит логичнее, чем уменьшение со 150 на 140 мм, но даже такой вариант следует согласовать с требованиями конкретного прибора.

Если документация допускает увеличение проходного сечения, применяют заводской переход нужной посадки. Например, для соединения элементов 130 и 150 мм существует переходник МП Ferrum 430/0,8 мм Ø 130-150. Перед установкой нужно проверить не только диаметры, но и тип соединения обоих элементов.

Важно! Больший диаметр не следует выбирать только потому, что он «с запасом». Запас сечения не заменяет правильную высоту и конфигурацию.

Как правильно сделать переход между диаметрами

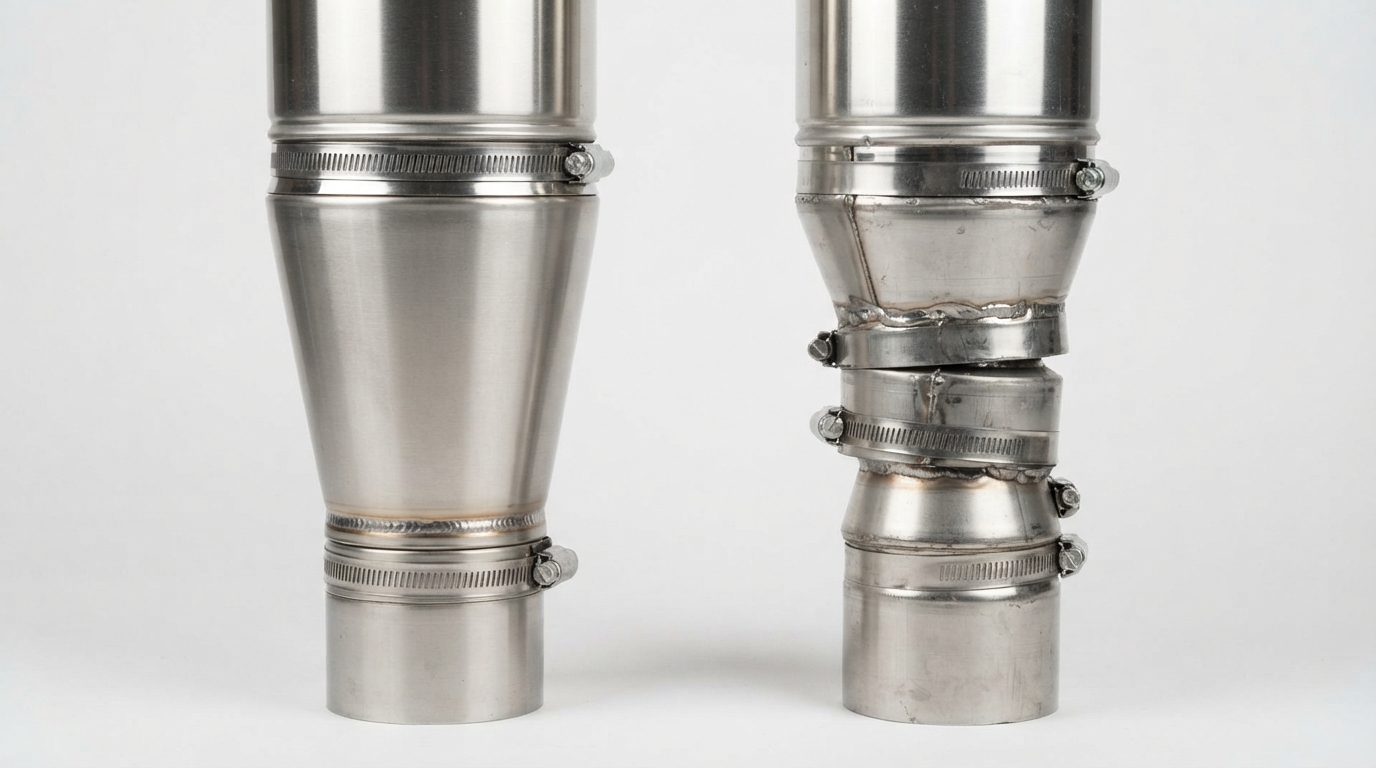

Правильный переходник между разными диаметрами дымохода

Если изменение размера допускается, используют заводской адаптер или переходник соответствующей дымоходной системы.

Для соединения элементов можно посмотреть раздел адаптеры и переходники для дымохода. Если по проекту нужен переход со 150 на 180 мм, пример готового элемента - переходник ПМ Ferrum 430/0,5 мм Ø 150-180. Его можно использовать только тогда, когда такая схема подходит по направлению посадки и разрешена для конкретного отопительного прибора.

При монтаже проверяют несколько параметров:

внутренние размеры обоих соединяемых элементов;
тип посадки;
направление сборки;
глубину соединения;
температурный класс;
марку и толщину стали;
герметичность;
доступность стыка для осмотра.

Лучше один переход, чем несколько подряд

Если нужно перейти со 150 на 180 мм, правильнее использовать один предназначенный для этой задачи элемент, чем собирать цепочку 150 → 160 → 180 мм без необходимости.

Каждый дополнительный стык увеличивает количество потенциальных мест утечки, подсоса воздуха и накопления загрязнений.

Где размещать переход

Универсального правила «только сразу после печи» или «только в верхней части» для любого оборудования нет. Место должно соответствовать монтажной схеме производителя.

При этом соединение желательно оставлять доступным для контроля. Не следует прятать переход внутри перекрытия, закрытой стены или другого места, которое после установки невозможно нормально осмотреть.

Можно ли компенсировать сужение высотой дымохода

Увеличение вертикальной высоты действительно способно повысить естественную тягу, но это не делает произвольное уменьшение диаметра правильным.

Высота и сечение решают разные задачи:

высота создает разность давления;
сечение определяет пропускную способность;
повороты и шероховатость создают сопротивление;
температура влияет на плотность и скорость движения газов.

Поэтому пытаться компенсировать трубу 130 мм вместо требуемых 150 мм просто дополнительным метром высоты неправильно.

Расчет должен учитывать всю систему, а не один параметр отдельно.

Как считать диаметр сэндвич-трубы

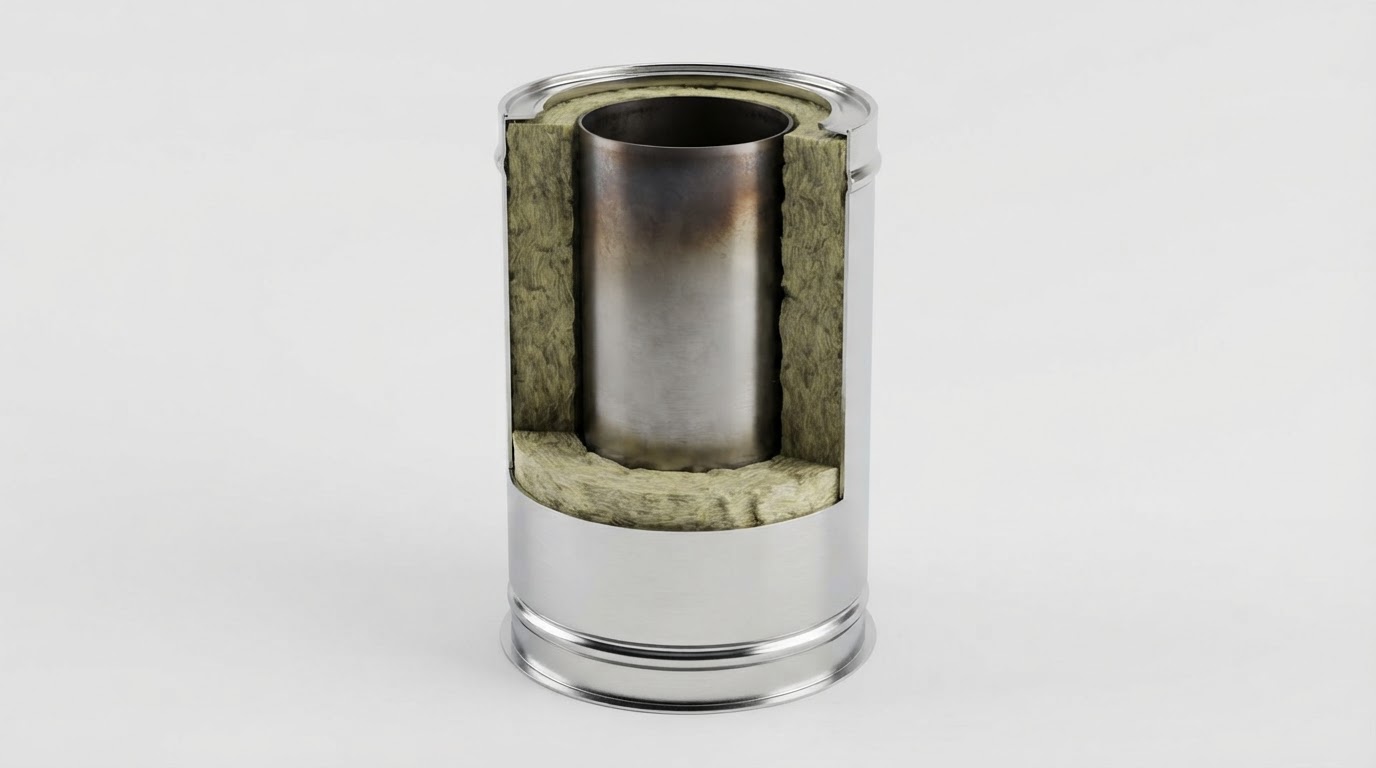

Внутренний и наружный диаметр сэндвич-трубы дымохода

У сэндвич-дымохода есть два диаметра:

внутренний - размер рабочего дымового канала;
наружный - размер внешней оболочки вместе с утеплителем.

Например, маркировка 115/200 обычно означает внутренний газоход 115 мм и наружную оболочку около 200 мм.

То же правило видно на конкретном элементе: сэндвич 1,0 м Ferrum 430/0,8 мм + нерж. Ф150х250 имеет внутренний канал 150 мм и наружный диаметр 250 мм. Для соответствия патрубку печи в расчете учитывают именно первые 150 мм.

При сравнении с выходным патрубком печи используют именно внутренний размер.

Нельзя рассуждать так: «у печи выход 150 мм, а сэндвич снаружи 200 мм, значит он больше». Если внутри у этого изделия канал 150 мм, его рабочее сечение остается 150 мм.

Готовые утепленные элементы можно посмотреть в разделе сэндвич-трубы для дымоходов. Если одностенная часть диаметром 150 мм переходит на утепленную систему 150х210 мм, одним из вариантов соединительного элемента является старт-сэндвич 304/0,8 мм + нерж. Ф150х210. Совместимость конкретной детали нужно проверять со всей выбранной системой.

Почему наружный размер тоже необходимо учитывать

Он влияет уже не на движение дыма, а на монтаж конструкции:

размер проходного отверстия;
расстояние до соседних конструкций;
подбор хомутов и кронштейнов;
устройство прохода через перекрытие;
примыкание к кровле.

Поэтому при заказе элементов всегда нужно уточнять оба значения.

Что делать при подключении печи к существующему каналу

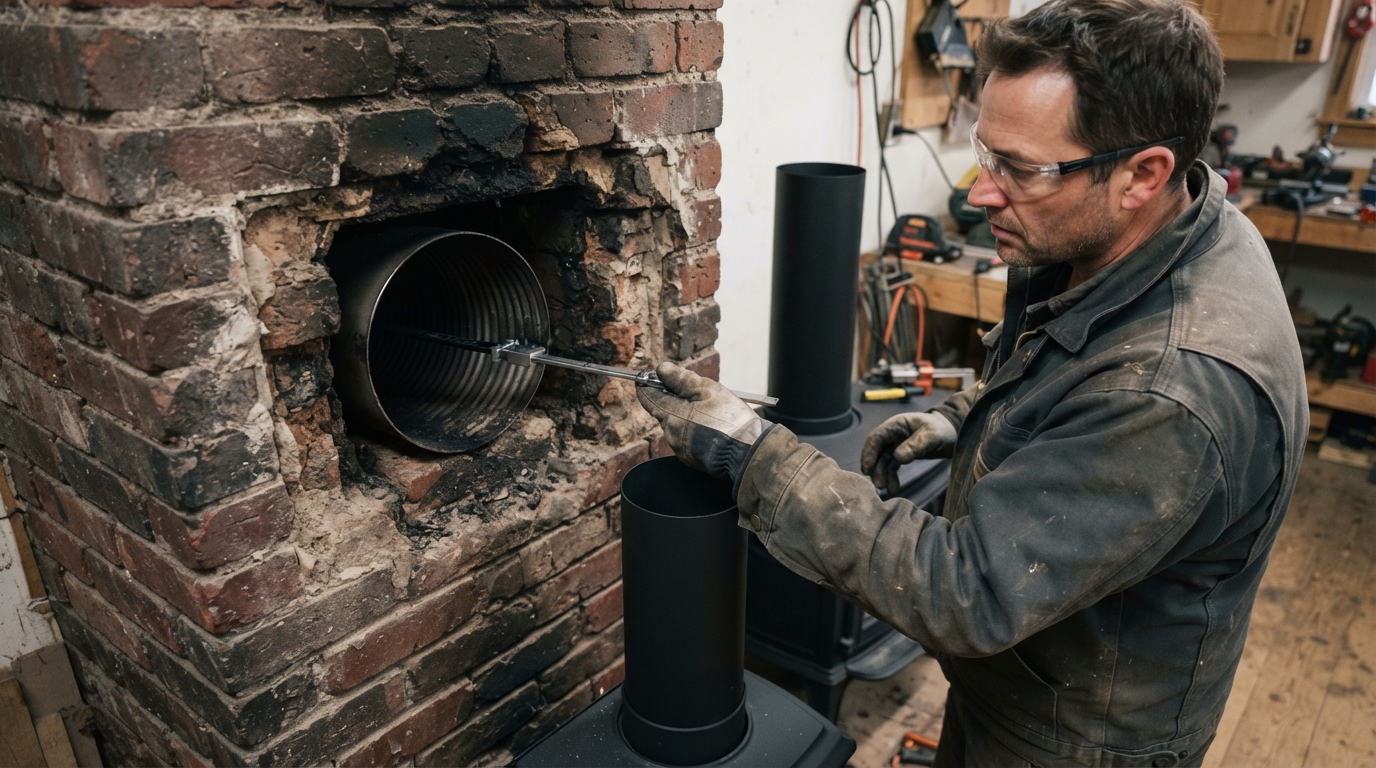

Проверка существующего дымохода перед подключением новой печи

Частая ситуация: в доме уже есть кирпичная шахта или металлический дымоход одного размера, а новая печь имеет другой выходной патрубок.

Подбирать оборудование только под готовое отверстие неправильно. Сначала существующий канал обследуют.

Проверяют:

фактическое внутреннее сечение;
высоту;
форму канала;
герметичность;
толщину загрязнений на стенках;
наличие сужений;
повороты;
материал;
состояние после предыдущей эксплуатации;
возможность очистки.

Как сравнить круглую трубу и прямоугольный канал

Нельзя сравнивать только одну ширину. Например, патрубок диаметром 150 мм и кирпичный канал шириной 150 мм не имеют одинаковую площадь сечения автоматически.

Сравнивают именно площадь прохода, а затем учитывают форму, высоту и шероховатость поверхности.

Если внутренняя поверхность старой шахты неровная, фактическое сопротивление может быть выше, чем у гладкой трубы того же расчетного сечения.

Можно ли вставить гильзу меньшего диаметра

Гильзование уменьшает полезное сечение существующей шахты, поэтому размер вставки должен соответствовать требованиям подключенного оборудования. Нельзя выбирать меньший диаметр только потому, что более крупная труба физически не входит.

В такой ситуации может потребоваться изменение канала, другая трасса или иной отопительный прибор.

Отдельно про газовое оборудование

Правила для обычной дровяной печи нельзя автоматически переносить на современное газовое оборудование.

У котла могут использоваться:

дымоход с естественной тягой;
коаксиальная система;
раздельные каналы воздуха и продуктов сгорания;
принудительное дымоудаление вентилятором.

В таких системах производитель часто задает не только диаметры, но и максимальную расчетную длину. Каждый поворот может учитываться как дополнительное сопротивление.

Поэтому самостоятельно ставить переход на меньший или больший размер у газового оборудования нельзя. Нужно использовать именно ту конструкцию, которая указана в инструкции.

Как выбрать переходник для дымохода

Переходник нужен не для того, чтобы исправить ошибочно рассчитанную систему. Его задача - правильно соединить два совместимых элемента.

Если задача состоит не в изменении сечения, а в правильном соединении патрубка с трубой того же размера, применяют адаптер соответствующего диаметра. Например, в каталоге есть адаптер котла моно М-М 430, 0,8 мм D150. Такой элемент сохраняет проход 150 мм, но перед покупкой всё равно нужно проверить тип посадки.

Перед покупкой выпишите:

модель отопительного прибора;
диаметр и тип выходного патрубка;
требуемый внутренний диаметр дымохода;
тип трубы - одностенная или сэндвич;
марку стали;
направление сборки;
диаметр следующего элемента;
условия эксплуатации.

Что проверить	Правильно	Ошибка
Проходное сечение	Соответствует разрешенной схеме	Переходник самовольно уменьшает канал
Совместимость	Элемент подходит к конкретной системе	Размер похож, но посадка отличается
Соединение	Полная посадка без перекоса	Щель компенсирована толстым слоем герметика
Доступность	Стык можно осмотреть	Переход спрятан внутри перекрытия

Другие монтажные элементы находятся в разделе комплектующие для дымоходов.

Что проверить после изменения диаметра и установки

Если переход предусмотрен проектом или производителем, после монтажа нужно проверить работу всей системы.

Обратите внимание на следующие признаки:

печь уверенно разжигается;
пламя остается стабильным;
при открытии дверцы дым не выходит в помещение;
в местах соединений нет следов копоти;
нет заметного подсоса воздуха;
после прогрева сохраняется стабильная тяга;
на наружной поверхности не появляется необычно большое количество конденсата;
стыки остаются герметичными;
труба не перегревает окружающие конструкции.

Если проблема появляется только после сильного розжига или большой закладки, это тоже нельзя игнорировать. Дымоход должен нормально работать во всем разрешенном диапазоне мощности прибора.

При выводе системы наружу дополнительно учитывают конструкцию прохода. Практический разбор есть в статье о монтаже дымохода через стену.

Типичные ошибки при изменении диаметра дымохода

Заузить выход 150 мм до 130 мм ради готового отверстия. Площадь канала уменьшается примерно на четверть.
Поставить большую трубу «с запасом». Больший размер не гарантирует лучшую тягу.
Компенсировать сужение дополнительной высотой. Высота не отменяет ограниченную пропускную способность.
Подбирать по наружному диаметру сэндвича. Для движения дыма важен внутренний канал.
Ставить несколько переходников подряд. Возрастает количество стыков и локальных сопротивлений.
Смешивать элементы разных систем. Одинаковая цифра диаметра не гарантирует одинаковую посадку.
Прятать переход в перекрытии. Стык становится трудно контролировать.
Считать таблицу по мощности универсальной. Для заводского оборудования нужно учитывать его паспорт и тип дымохода.
Подключать новую печь к старому каналу без обследования. Реальное сечение может быть меньше из-за сажи и повреждений.
Игнорировать образование конденсата. Слишком большой холодный канал способен сильнее охлаждать поток.
Использовать герметик для исправления несовместимых размеров. Герметичность не заменяет правильную геометрию соединения.
Менять диаметр газового дымоотвода по правилам дровяной печи. У такого оборудования может быть совершенно другая расчетная схема.

Ответы на частые вопросы

Можно ли уменьшить дымоход со 150 до 130 мм?

Без прямого разрешения производителя или расчетного обоснования делать этого не следует. При переходе со 150 на 130 мм площадь круглого проходного сечения уменьшается примерно на 25 процентов. Это существенно больше, чем кажется по разнице диаметров.

Можно ли уменьшить 150 мм до 140 мм?

Нельзя считать такое уменьшение автоматически допустимым только потому, что разница составляет 10 мм. Площадь сечения становится примерно на 13 процентов меньше. Решение принимают по паспорту конкретного прибора и расчету системы.

Можно ли поставить дымоход 180 мм на печь с выходом 150 мм?

В некоторых схемах переход на больший размер допускается, но сначала нужно проверить техническую документацию. Сечение трубы 180 мм примерно на 44 процента больше сечения 150 мм, поэтому скорость и охлаждение дымовых газов изменятся.

Можно ли на патрубок 115 мм поставить трубу 120 мм?

Такой переход технически выглядит менее рискованным, чем сужение, но его всё равно нужно согласовать со схемой конкретной печи и дымоходной системы. Обычно используется заводской переходник подходящего типа.

Можно ли сначала поставить трубу 150 мм, а выше перейти на 130 мм?

Сам факт того, что сужение находится выше, не делает его безопасным. Узкий участок остается сопротивлением для всего потока. Такое решение возможно только тогда, когда оно прямо предусмотрено документацией или расчетом.

Можно ли после печи поставить больший диаметр, а потом снова уменьшить?

Без специального проекта такую схему делать не следует. Последовательное расширение и последующее сужение создают дополнительные местные сопротивления и усложняют движение продуктов сгорания.

Какой диаметр важен у сэндвич-трубы?

Для расчета дымового канала важен внутренний диаметр. Наружный размер используется при проектировании проходов, креплений и расстояний до строительных конструкций.

Можно ли увеличить диаметр, если печь дымит?

Сначала нужно определить причину. Дымление может возникать из-за недостаточной высоты, холодного канала, загрязнения, поворотов, негерметичности, ветрового подпора или нехватки приточного воздуха. Замена трубы на более широкую не является универсальным решением.

Можно ли увеличить высоту вместо диаметра?

Высота влияет на естественную тягу, но не заменяет необходимое проходное сечение. Эти параметры рассчитываются вместе.

Можно ли подбирать диаметр только по мощности?

Для заводской печи главным ориентиром остается паспорт. Мощность является важным параметром, но не заменяет конструктивные требования производителя, температуру дымовых газов, высоту и конфигурацию трассы.

Можно ли подключить новую печь к старому дымоходу через переходник?

Можно только после проверки старого канала. Нужно оценить внутреннее сечение, высоту, состояние, материал, герметичность и пригодность для температуры новой печи. Один переходник не делает старую систему автоматически совместимой.

Что лучше: одинаковый диаметр по всей длине или переход?

Если документация не требует другого, наиболее простой и предсказуемый вариант - постоянный внутренний размер по основной длине дымохода. Чем меньше неоправданных переходов и поворотов, тем легче рассчитать и обслуживать систему.

Почему в интернете встречаются разные рекомендации?

Потому что сравниваются разные виды оборудования: заводские дровяные печи, кладочные конструкции, твердотопливные и газовые котлы, естественная и принудительная тяга. Правило, подходящее для одного прибора, нельзя автоматически переносить на другой.

Короткий вывод

Для заводской печи диаметр дымохода начинают выбирать по паспорту и размеру выходного патрубка. Самовольно уменьшать внутреннее сечение нельзя: даже небольшое изменение диаметра заметно сокращает площадь прохода и увеличивает сопротивление.

Увеличение диаметра может быть допустимо, но не должно выполняться «про запас». Больший канал меняет скорость и охлаждение дымовых газов, поэтому при неправильном выборе возможны проблемы с розжигом, тягой и образованием конденсата.

Если размеры не совпадают, правильная последовательность такая: проверить требования производителя, оценить высоту и конфигурацию всей трассы, определить разрешенный размер, подобрать один совместимый переходник и оставить соединение доступным для контроля.

Автор: Владимир Савенко - инженер-теплотехник
