Одностенный или сэндвич-дымоход: что выбрать
Одностенный дымоход подходит для доступного тёплого участка, где допустим сильный нагрев поверхности. Сэндвич применяют там, где нужно снизить охлаждение дымовых газов и образование конденсата. Главная рекомендация для дома и бани - выбирать схему по паспорту печи, маршруту трассы и требованиям конкретной дымоходной системы.
Содержание
- Чем отличаются одностенный и утеплённый варианты
- Где применяют однослойные элементы
- Когда нужен утеплённый вариант
- Сравнение двух решений
- Когда подходит комбинированная схема
- Почему образуется конденсат
- Как подобрать материал, утепление и размер
- Проход через перекрытие, стену и кровлю
- Как соединять элементы
- Частые ошибки при выборе и монтаже
- Алгоритм выбора
- Что проверить перед покупкой комплекта
- Ответы на частые вопросы
Такое содержание закрывает основные сценарии выбора. В статье разобраны холодные зоны, наружная трасса, тяга, конденсат и обслуживание.

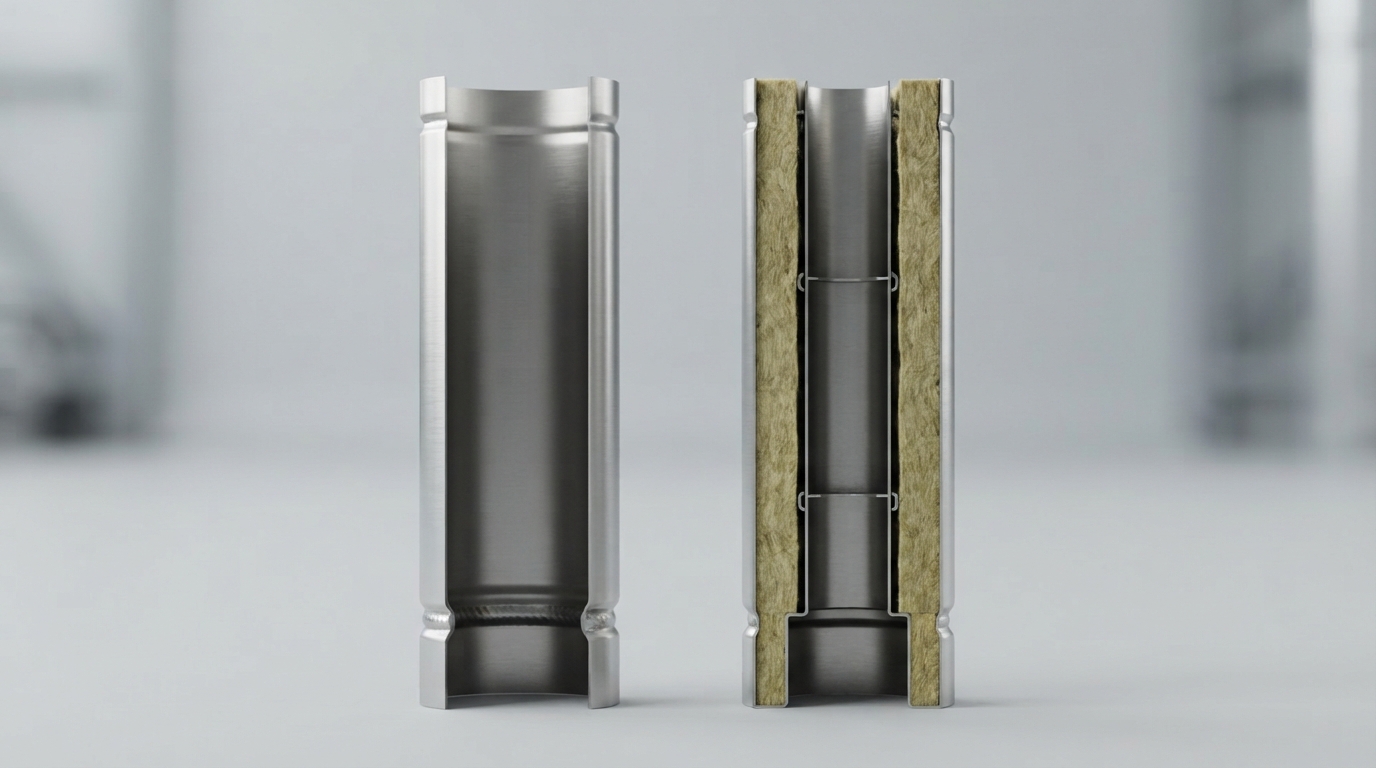

Чем отличаются одностенный и утеплённый варианты
Одностенные трубы имеют один металлический контур. Они быстрее отдают тепло окружающему воздуху. Поэтому поверхность такой трубы может сильно нагреваться. Одновременно дымовые газы в канале быстрее остывают.
Сэндвич состоит из внутреннего канала, слоя изоляции и внешней оболочки. Изоляция уменьшает охлаждение потока в канале. Это помогает сохранять тепловой режим выше на холодной части трассы. Внешней поверхности тепло передаётся медленнее, но она всё равно остаётся горячей.
Главная разница связана не только с теплоотдачей. Важны условия установки и пожарная безопасность. Одностенные элементы нельзя считать универсальным решением для всей трассы. Утеплённая конструкция тоже не отменяет проходные узлы.
Для первичного подбора можно открыть каталог дымоходов из нержавеющей стали. В нём удобно сравнить тип элемента, диаметр и характеристики металла.
Где применяют однослойные элементы
Одностенные трубы чаще используют на доступном отрезке отапливаемого помещения. Такой отрезок должен оставаться открытым для осмотра. Его применение сверяют с инструкцией печи. В выборе также учитывают расстояния до горючих материалов.
Открытая металлическая поверхность нагревает воздух вокруг себя. Иногда это воспринимают как дополнительный источник тепла. Но делать такой нагрев главной причиной выбора нельзя. Сильный нагрев поверхности нужно учитывать возле стен и потолка.
Одностенные трубы хуже подходят для холодного чердака. Снаружи здания они также остывают быстро. При охлаждении растёт вероятность появления влаги. Поэтому холодная часть требует отдельной оценки.
Если одностенный дымоход допускает производитель, проверяют несколько условий:
- место установки остаётся доступным для осмотра;
- стыки не скрыты в строительных конструкциях;
- нагрев поверхности учитывают при размещении рядом с отделкой;
- диаметр соответствует патрубку отопительного прибора;
- переход на утеплённый участок расположен в доступной зоне.
После проверки можно подобрать прямые элементы через каталог элементов дымохода. Конкретная схема зависит от документации производителя.
Когда нужен сэндвич
Сэндвич нужен там, где важно уменьшить охлаждение продуктов сгорания. Это особенно актуально на холодных и наружных отрезках. Изоляция сохраняет более стабильный тепловой режим внутренней части. Благодаря этому уменьшаются условия для активного образования влаги.
Типичный вариант - проход от тёплого помещения к холодному чердаку. Ещё один сценарий - вывод через стену наружу. В этом случае внешний вертикальный участок работает при низкой температуре воздуха. Поэтому утеплённые трубы применяют чаще.
Сэндвич нельзя считать полностью холодной конструкцией. Внешней оболочке также передаётся тепло. Поэтому безопасные расстояния определяют по инструкции системы. Проход через дерево проектируют как отдельный узел.
На сайте есть отдельный раздел труб с изоляцией. Например, там размещён сэндвич-модуль 1,0 м 180х280. Перед покупкой проверяют внутренний диаметр и совместимость с печью.
Сравнение двух решений
При подборе полезно сравнить не только цену. Важнее маршрут, тепловой режим и условия обслуживания. Таблица показывает базовые различия без привязки к бренду.
| Критерий | Одностенный вариант | Утеплённый вариант |
|---|---|---|
| Устройство | Один металлический канал | Внутренний канал, утеплитель и наружная оболочка |
| Остывание | Происходит быстрее | Происходит менее интенсивно |
| Наружная поверхность | Нагревается сильнее | Нагрев ниже, но сохраняется |
| Типичное место | Доступная тёплая зона | Холодная или наружная зона |
| Риск конденсата | Выше при охлаждении | Ниже при правильном подборе |
| Монтаж | Проще по числу слоёв | Требует совместимых переходов и опор |
Вывод простой: универсального победителя нет. Выбрать решение можно только после разбивки маршрута на зоны.

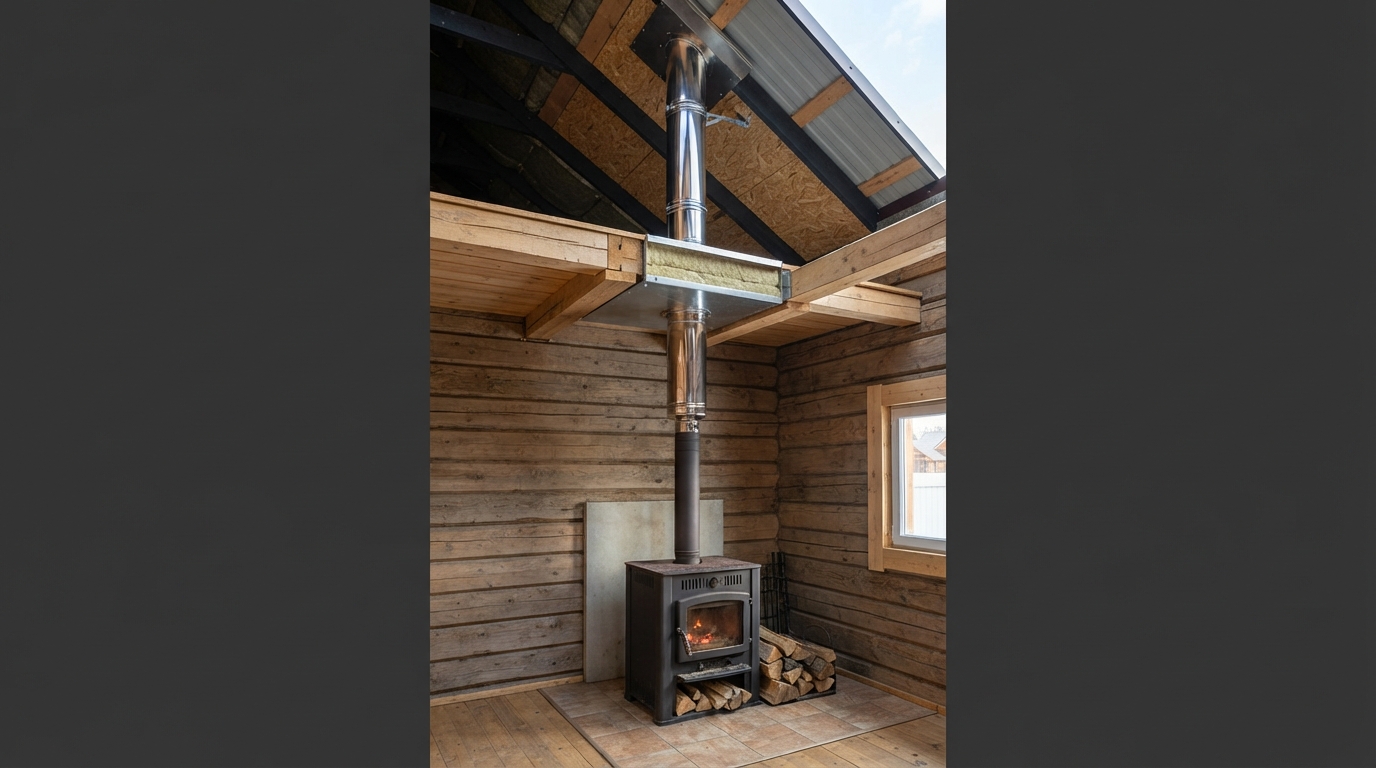

Когда подходит комбинированная схема
Во многих проектах дымоход делают комбинированным. Первый участок от печи выполняют без теплоизоляционного слоя. Выше устанавливают утеплённые трубы. Такой вариант допустим только по документации конкретной системы.
Переход нельзя прятать в потолке или стене. Он должен оставаться доступным для контроля. Для соединения используют совместимый стартовый элемент. На сайте такой узел вынесен в раздел старт-сэндвичи для дымохода.
При комбинированной схеме важно заранее определить место перехода. Если холодная зона начинается выше потолка, переход обычно размещают раньше. Точное решение зависит от конструкции здания. Монтаж должен учитывать опоры и вес верхней части.
Главная ошибка - собирать разные бренды только по размеру. Одинаковый размер не гарантирует одинаковую посадку. У элементов может отличаться геометрия соединения. Поэтому комплект лучше выбирать внутри одной совместимой системы.

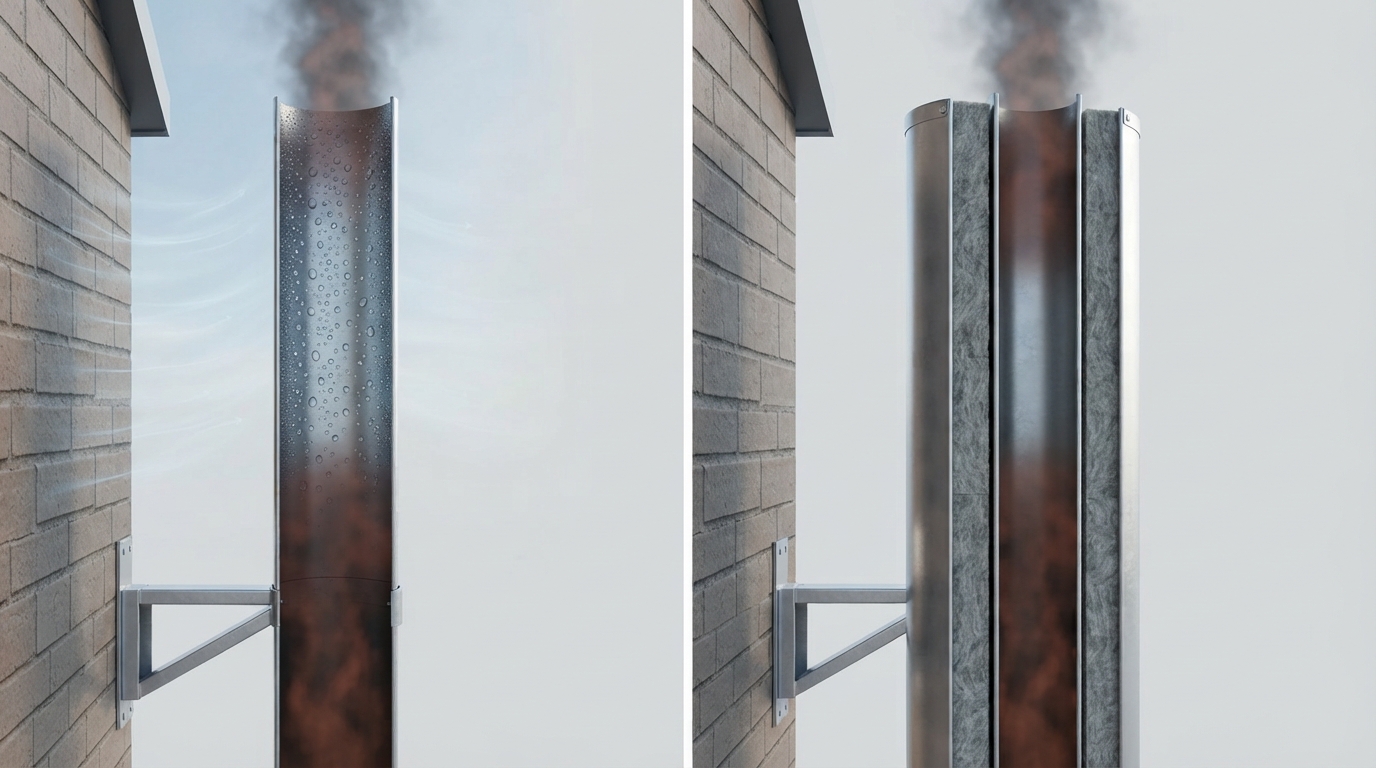

Почему образуется конденсат и чем он мешает
Конденсат появляется при охлаждении дымовых газов. Влага оседает на внутренней поверхности канала. Чем холоднее трубы, тем активнее этот процесс. Наружный участок зимой особенно подвержен охлаждению.
Большое количество конденсата загрязняет внутренний канал. Влага смешивается с продуктами сгорания и сажей. Это ускоряет загрязнение и может воздействовать на металл. Поэтому контроль конденсата важен для срока службы системы.
Сэндвич уменьшает скорость охлаждения, но не устраняет влагу при любых условиях. На образование влияют топливо, режим горения и длина трассы. Важно также сохранять достаточный нагрев дымовых газов.
Для систем, где предусмотрен сбор влаги, используют специальный узел. На сайте есть каталог конденсатосборников. Его применимость сверяют со схемой производителя.
Как подобрать материал, утепление и размер
При выборе нужно смотреть на всю систему. Отдельная характеристика не даёт полного ответа. Важны марка стали, толщина стенки и изоляция. Также учитывают рабочую температуру конкретной печи.
Рабочий канал
Внутренний канал контактирует с горячими продуктами сгорания. Поэтому материал должен соответствовать режиму работы. Марку стали выбирают по документации производителя. Нельзя ориентироваться только на блеск поверхности.
Толщина стали тоже имеет значение. Но более толстый металл не делает изделие универсальным. Его свойства зависят и от состава сплава. При выборе проверяют заявленные характеристики системы.
Толщина теплоизоляции
Утеплитель расположен между двумя металлическими оболочками. Его задача - уменьшить теплопередачу к внешней части. Чем сложнее условия, тем важнее параметры изоляции. Но выбирать утеплитель только по толщине нельзя.
Производитель указывает допустимую температуру и назначение изделия. Эти данные сравнивают с отопительным прибором. Утеплитель должен сохранять свойства в расчётном режиме.
Внешний вид изделия не показывает его допустимый режим. В первых шагах подбора проверяют маркировку и правила производителя. Минимальная допустимая характеристика берётся из паспорта. Для безопасной системы это важнее рекламных обещаний.
Теплоизоляция представляет собой отдельный слой между оболочками. В утепленной системе он работает весь срок эксплуатации. Если материал повреждён, ресурс может составить меньше заявленных лет. Поэтому достаточно одного дефекта, чтобы потребовалась проверка.
Устанавливать элементы начинают после проверки схемы. Сначала идет разметка, затем рассчитывают число необходимых деталей. Заказать комплект лучше после сверки всей спецификации. Установить случайный переход только по размеру нельзя.
Если поток выходит в холодную зону, возможна более интенсивная конденсация. Однако итог зависит от режима работы. Хотя изоляция снижает охлаждение, полностью исключить влагу невозможно. Поэтому ответ всегда привязан к конкретной схеме.
После проверки остается оценить обслуживание и доступ для очистки.
Размер канала
Размер внутреннего канала сверяют с выходным патрубком. Самовольное уменьшение сечения способно ухудшить работу. У сэндвича есть внутренний и внешний размеры. Поэтому при заказе важно не перепутать значения.
Если требуется переход, его выбирают по инструкции. Нельзя просто уменьшать сечение ради удобного соединения. Правильный размер помогает сохранять расчётный режим.

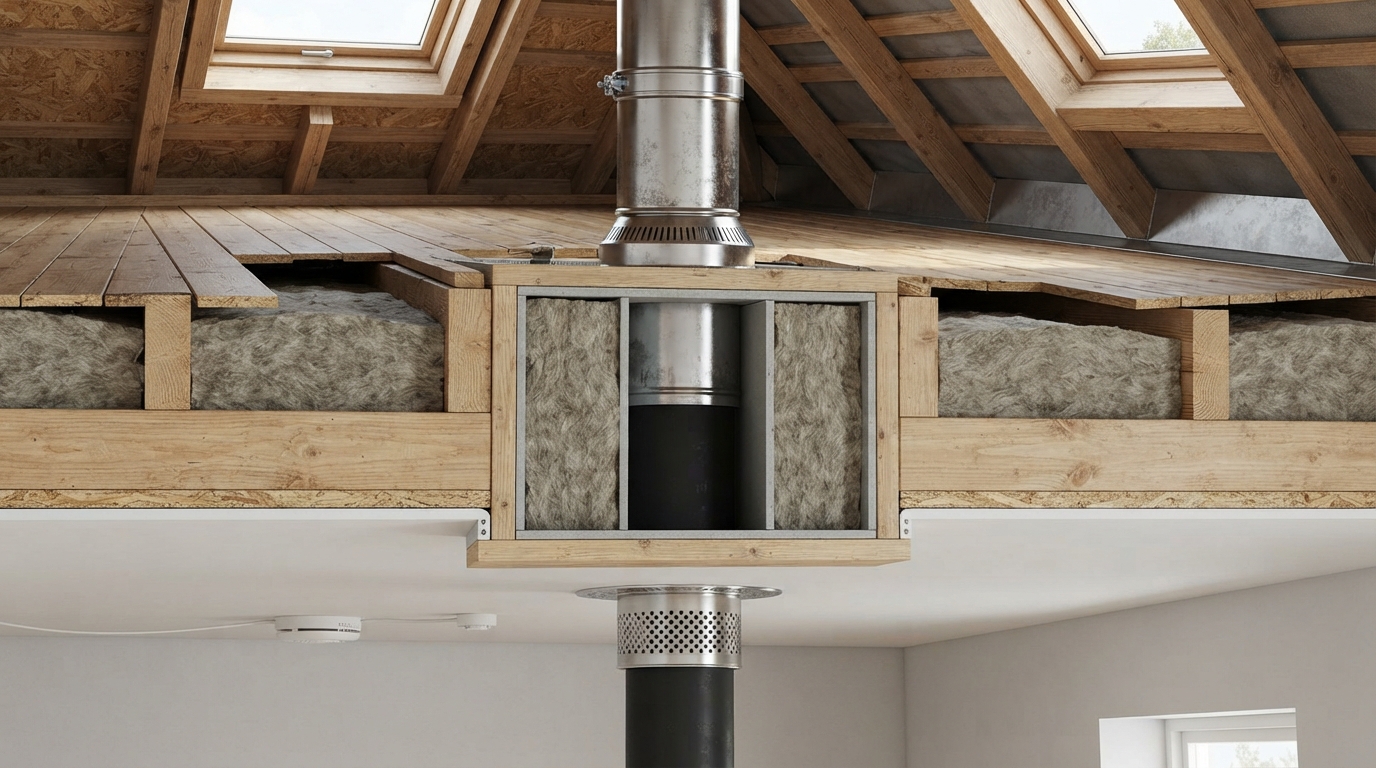

Проход через перекрытие, стену и кровлю
Проход через горючую конструкцию требует отдельного решения. Сам сэндвич не является готовым проходным узлом. Его наружной поверхности всё равно передаётся тепло. Поэтому расстояния и защиту выбирают по документации.
Стык трубы не следует размещать внутри закрытого прохода. Он должен быть доступен для осмотра. При проектировании обязательно отмечают балки, стропила и отделку. Затем определяют место установки проходного узла.
Для вывода через стену сначала проектируют горизонтальный участок. Снаружи здания предусматривают опору вертикальной части. Выше ставят крепления с шагом, указанным производителем. Такая схема не должна нагружать патрубок печи всем весом конструкции.
При проходе через кровлю учитывают угол ската. Также важна герметизация наружной части. Элементы прохода можно посмотреть в разделе комплектующих для монтажа.
Как соединять элементы: по дыму или по конденсату
Совет «всегда собирать одинаково» слишком упрощает задачу. Направление соединения зависит от устройства конкретной системы. Для внутреннего канала часто важен контролируемый отвод конденсата. Внешней оболочке может требоваться другое направление соединения.
Поэтому перед сборкой обязательно открывают инструкцию производителя. В ней указана схема стыков и переходов. Если конструкция рассчитана на отвод конденсата вниз, соединения должны этому соответствовать.
Монтаж выполняют без самодельной переделки посадочных мест. Стыки фиксируют предусмотренными элементами. Герметик используют только там, где это требует производитель. После сборки отрезок должен оставаться доступным для проверки.
Частые ошибки при выборе и монтаже
Большинство проблем начинается ещё до покупки. Часто выбирают только по цене и наружному виду. Такой подход не учитывает температуру, маршрут и совместимость.
- Использовать одностенные трубы на холодной наружной части без расчёта.
- Считать сэндвич полностью безопасным рядом с деревом.
- Выбирать утеплитель только по толщине слоя.
- Уменьшать сечение относительно требований печи.
- Прятать стык внутри перекрытия или стены.
- Соединять несовместимые элементы разных систем.
- Не учитывать отвод конденсата и доступ для очистки.
Ещё одна ошибка - делать слишком много поворотов. Они могут ухудшать тягу и усложнять очистку. По возможности трассу делают проще и вертикальнее.
После установки дымоход обязательно осматривают регулярно. Состояние стыков и внутреннего канала важно контролировать. Загрязнение может быстро изменить работу системы.
Как выбрать подходящую схему
Выбор удобно делать последовательно. Так легче исключить несовместимые решения. Следующий алгоритм подходит для предварительной оценки.
- Найти паспорт отопительного прибора.
- Уточнить размер выходного патрубка.

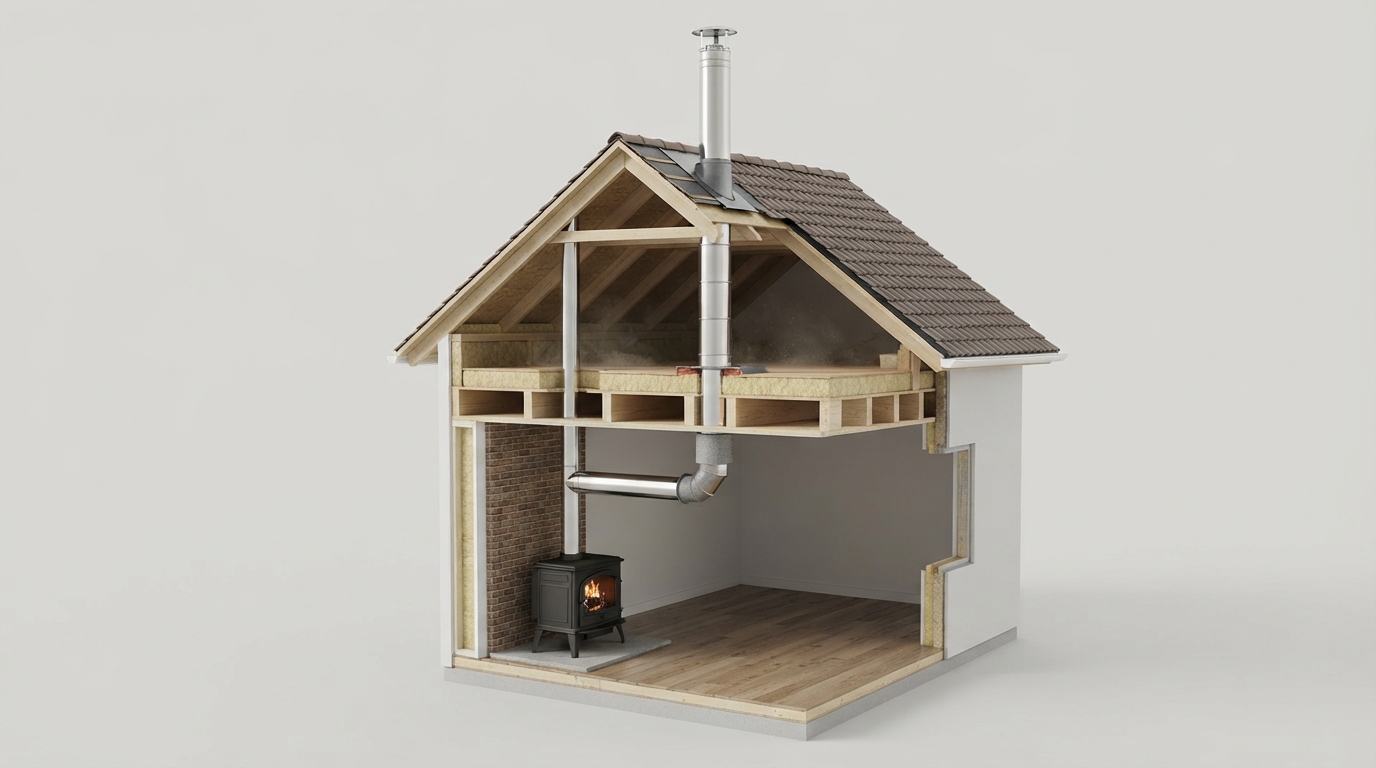

- Нарисовать весь маршрут трубы.
- Отметить тёплый и холодный участок.
- Определить проходы через строительные конструкции.
- Проверить рабочую температуру системы.
- Сравнить материал и утеплитель.
- Уточнить направление сборки и отвод конденсата.
- Добавить опоры, ревизию и крепления.
- Проверить комплект до начала установки.
Главная цель такого алгоритма - собрать совместимую систему. При выборе нельзя рассматривать отдельные трубы вне общей трассы. Если условия сложные, проект стоит проверить у специалиста.
Что проверить перед покупкой комплекта
Перед заказом дымоход рассматривают как единую систему. Дымоход должен соответствовать отопительному прибору и маршруту отвода. Трубы подбирают не только по размеру. Трубы должны иметь совместимые соединения одного типа.
Если дымоход проходит из тёплой зоны в холодную, границу определяют заранее. Такой дымоход нередко делают комбинированным по разрешённой схеме. Трубы на холодной части работают в более жёстких условиях. Трубы там менее склонны охлаждать поток при наличии заводской изоляции.
Для дровяного оборудования важно учитывать режим дымовых газов. При высокой температуре продуктов сгорания внимательнее подбирают материал рабочего канала. Допустимую температуру берут из документации оборудования. Состав газов также влияет на условия службы. На холодной части охлаждение газов обычно идёт быстрее.
Перед покупкой дымоход сверяют с документацией производителя. Дымоход нельзя собирать только по совпадению размеров. Трубы разных серий часто имеют отличающиеся посадочные соединения. Трубы другой марки могут оказаться менее совместимыми даже при одинаковом размере.
Отдельно проверяют монтаж и место размещения каждого элемента. После установки дымоход должен оставаться доступным для осмотра. Дымоход также должен иметь предусмотренные опоры. Трубы не должны передавать весь вес на патрубок печи. Трубы выше опорной точки закрепляют по документации производителя.
Перед проходами через здание изучают конструкции стены, потолка и кровли. Конструкции вокруг трассы определяют доступное пространство для защитных узлов. Если трубы проходят рядом с горючими материалами, проект проверяют особенно внимательно. Трубы внутри закрытых зон нельзя монтировать произвольно.
Для наружной трассы дымоход нередко требует ревизии и отвода влаги. Такой дымоход менее чувствителен к охлаждению при правильно подобранной изоляции. Трубы на фасаде часто нуждаются в дополнительных креплениях. Трубы выше кровли испытывают ветровую нагрузку.
При подборе важно оценивать не одну характеристику. Дымоход проверяют по материалу, режиму работы и маршруту. Дымоход также сверяют по паспортным ограничениям печи. Трубы должны образовывать понятную и обслуживаемую трассу. Трубы с лишними поворотами обычно сложнее чистить.
Материал статьи помогает составить предварительную схему. Данные статьи не заменяют документацию конкретного изделия. После чтения статьи стоит выбрать комплект по паспорту системы. Перед окончательным заказом выводы статьи лучше сверить со специалистом.
Если диаметр патрубка известен, подбор идёт быстро. Дымоход при этом нельзя сужать без разрешения изготовителя. Дымоход должен отводить продукты сгорания без препятствий. Правильно спроектированный дымоход делает обслуживание менее сложным. Если трасса сложная, проверка проекта часто экономит переделки.
Ответы на частые вопросы
Что лучше для бани: одностенный дымоход или утеплённый?
Одностенный участок может быть удобен в тёплой доступной зоне. На холодной части чаще применяют утеплённые трубы. Окончательное решение зависит от инструкции печи.
Можно ли сделать весь дымоход одностенным?
Такой вариант возможен не для каждого здания. На холодных участках поверхность остывает быстро. Это увеличивает условия для появления влаги. Поэтому решение нужно проверять по проекту.
Можно ли ставить сэндвич вплотную к дереву?
Нет, утеплённая труба остаётся горячей. Безопасные расстояния определяет документация выбранной системы. Проходной узел обязательно рассматривают отдельно.
Как утеплённая труба влияет на тягу?
Сохранение температуры газов помогает поддерживать более стабильную тягу на холодном участке. Но тягу определяют также высота, сечение и конфигурация трассы.
Почему внутри появляется влага?
Причина - охлаждение продуктов сгорания. Чем ниже температуру имеет поверхность, тем вероятнее образование конденсата. Утеплённая конструкция помогает уменьшить охлаждение.
Что проверить перед покупкой?
Нужно проверить размер патрубка, марку стали, рабочую температуру и маршрут. Затем уточняют изоляцию, крепления и место перехода. После этого раздел помогает собрать совместимый комплект.
Короткий вывод
Однослойные элементы подходят не для всей трассы. Сэндвич рационален на холодных и наружных участках. Главная задача - выбрать не отдельную деталь, а безопасную совместимую систему.
Перед покупкой обязательно проверяют паспорт печи и дымохода. В выборе учитывают диаметр, температуру, утеплитель и условия установки. Такой подход уменьшает риск конденсата и помогает сохранить стабильную работу.
Автор: Владимир Савенко - инженер-теплотехник
