Шибер для дымохода: что это, зачем нужен и где устанавливается

Шибер для дымохода - это подвижная заслонка, которая изменяет проходное сечение дымового канала и помогает регулировать тягу у печи или камина на твердом топливе. Он нужен владельцам дровяных отопительных приборов, когда требуется уменьшить избыточную тягу и сократить уход тепла после топки; оптимальным решением будет заводской шибер, совместимый с диаметром дымохода и установленный по инструкции производителя на доступном для управления участке. Полностью перекрывать путь дымовых газов во время горения нельзя: безопасное использование всегда важнее попытки максимально удержать тепло.

Содержание

Что такое шибер для дымохода

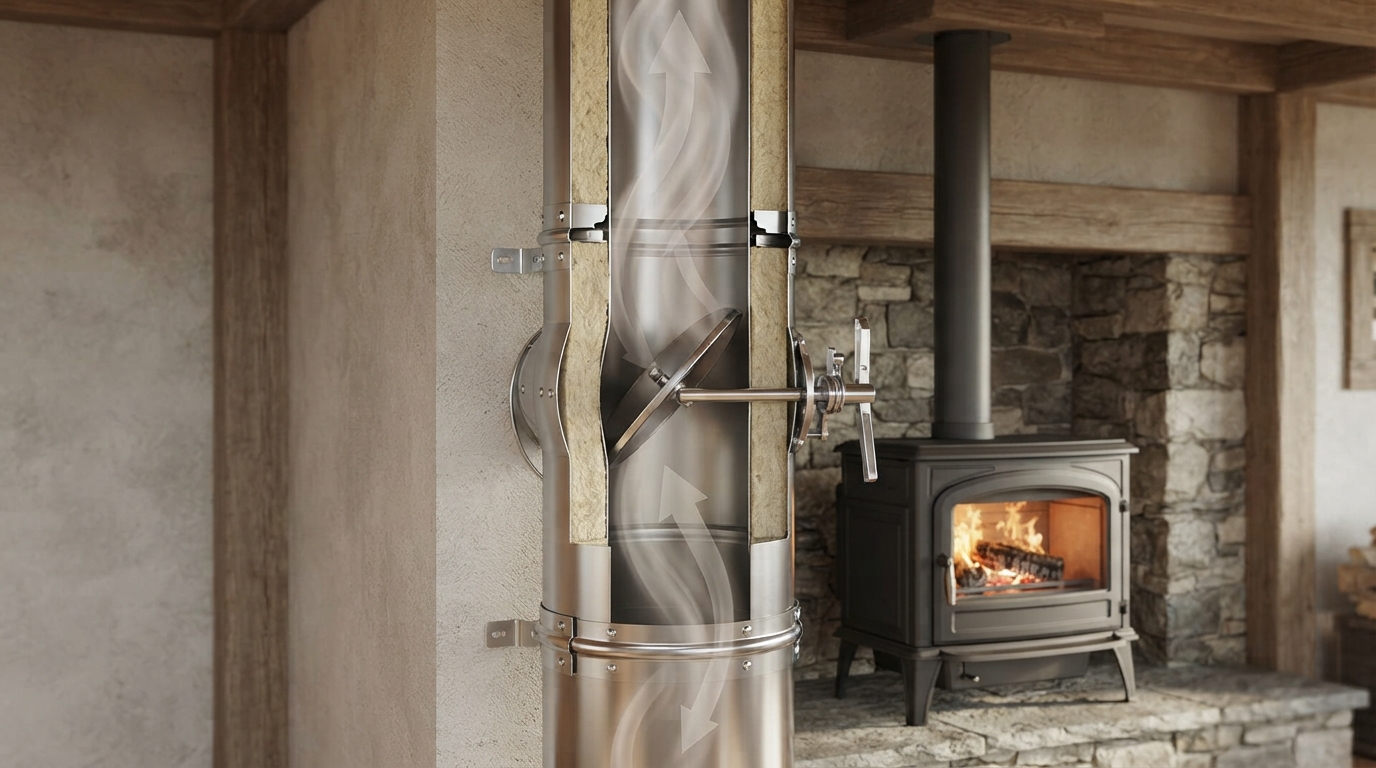

Шибер для дымохода и принцип работы заслонки

Шибер представляет собой металлическую пластину, которая находится внутри дымового канала и изменяет его рабочее сечение. С помощью ручки пластину можно перемещать или поворачивать, тем самым увеличивая или уменьшая свободную площадь для движения дымовых газов.

Главная функция такого элемента - регулирование тяги. Чем больше открыто сечение канала, тем меньше дополнительное сопротивление потоку. Когда заслонка частично закрывается, сопротивление возрастает, а естественная тяга уменьшается.

Сам шибер не создаёт тягу и не способен исправить неправильно рассчитанный дымоход. Он только позволяет в определённых пределах регулировать уже существующий поток.

У современных металлических систем это может быть отдельный участок трубы с поворотной пластиной. В других конструкциях применяется шиберная задвижка, у которой металлическая пластина выдвигается наружу.

Если заслонка уже встроена в выходной патрубок отопительного прибора, устанавливать ещё один регулирующий элемент без необходимости не нужно. Сначала следует читать инструкцию конкретной модели.

Зачем нужен шибер

В правильно рассчитанной отопительной системе движение воздуха и дымовых газов меняется в зависимости от температуры трубы, погоды, высоты дымохода и режима горения. Поэтому одна и та же печь после растопки может работать иначе, чем через несколько часов.

Шибер выполняет несколько практических задач:

позволяет уменьшить избыточную тягу;
помогает регулировать скорость движения дымовых газов;
может снизить интенсивность горения, если это допускает инструкция отопительного прибора;
уменьшает уход нагретого воздуха через трубу после завершения топки;
позволяет подобрать более спокойный режим работы при сильном естественном разрежении;
обеспечивает дополнительную возможность настройки системы вместе с регулировкой подачи воздуха.

Шибер и регулировка подачи воздуха - не одно и то же

Это важное различие. Интенсивность горения в современной печи обычно регулируют прежде всего количеством воздуха, поступающего в топку. Для этого используется регулятор подачи воздуха или поддувало, предусмотренное конструкцией прибора.

Шибер находится уже на пути удаления продуктов сгорания и регулирует сопротивление дымового канала. Поэтому закрывать заслонку вместо уменьшения подачи воздуха неправильно.

Если воздух в топку продолжает поступать в большом количестве, а путь дымовых газов слишком сильно перекрыт, дым может начать искать выход через неплотности или открытую дверцу. В худшем случае это создаёт риск отравления угарным газом.

Когда полезна регулировка избыточной тяги

Избыточная тяга часто проявляется тем, что топливо горит слишком интенсивно даже после уменьшения подачи воздуха. Температура быстро повышается, дрова прогорают быстрее обычного, а часть тепла уходит наружу вместе с горячими дымовыми газами.

В такой ситуации частичное прикрытие заслонки может помочь, если этот способ предусмотрен производителем печи.

Однако сначала нужно убедиться, что причиной проблемы не являются неправильная высота дымохода, ошибочно выбранное сечение канала или другая особенность конструкции.

Всегда ли нужен шибер

Нет. Отдельный шибер нужен не каждому отопительному прибору.

Перед его установкой следует проверить:

Есть ли заслонка уже внутри печи.
Допускает ли производитель регулировку тяги шибером.
Какой диаметр имеет выходной патрубок.
Как устроено управление подачей воздуха.
Есть ли фактическая проблема избыточной тяги.
Какой тип дымоходной системы используется.

Многие современные отопительные печи имеют собственную схему регулирования горения. Поэтому дополнительная заслонка должна устанавливаться только тогда, когда она совместима с конкретным прибором.

Не следует использовать шибер как универсальное средство от любых проблем с дымоходом. Если печь постоянно дымит при открытии дверцы, причиной может быть недостаточная высота трубы, засорение сажей, слишком маленькое сечение, недостаток приточного воздуха или неправильная схема подключения.

Выдвижной и поворотный шибер

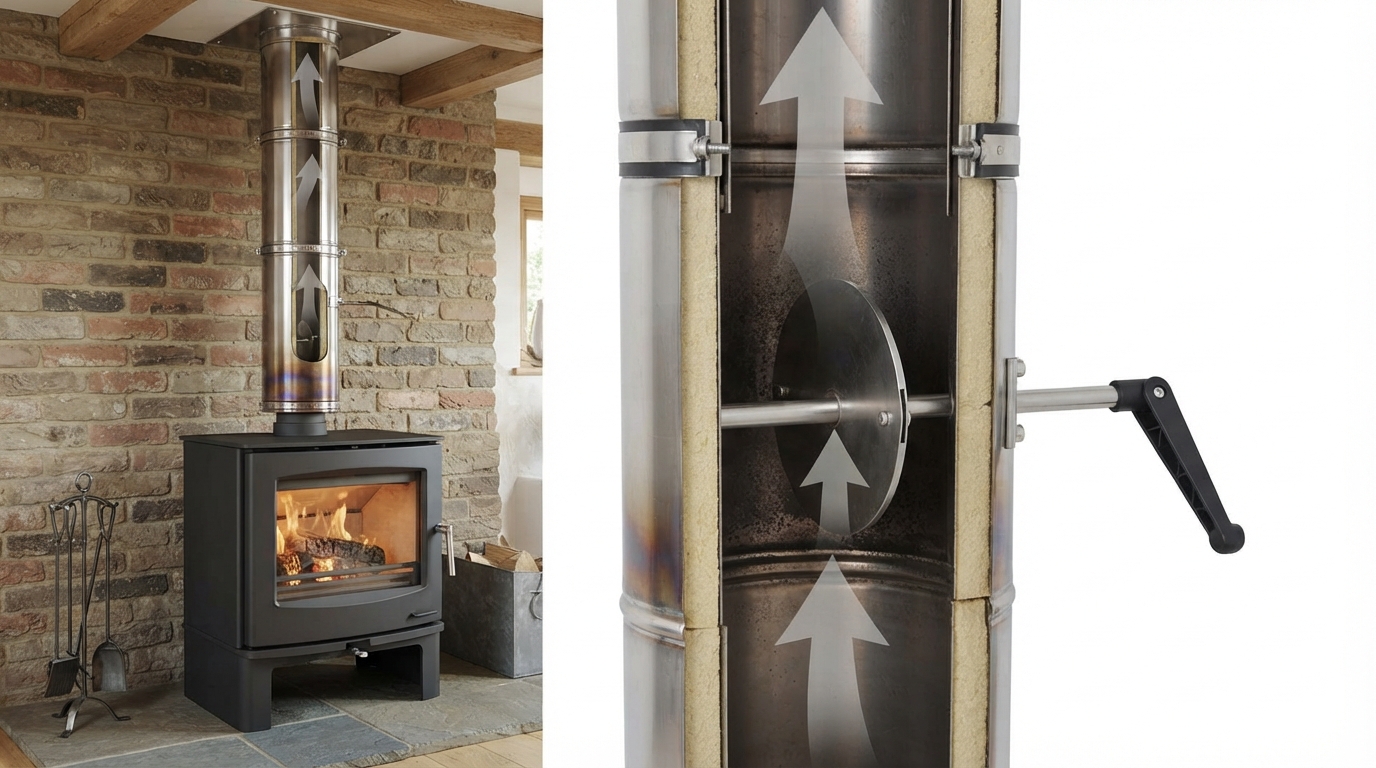

Выдвижной и поворотный шибер для дымохода

Основные виды отличаются способом движения металлической пластины.

Параметр	Выдвижной шибер	Поворотный шибер
Принцип работы	Пластина перемещается поперёк канала	Пластина вращается вокруг оси
Регулировка	Изменяется положением выдвижной пластины	Изменяется углом поворота
Положение механизма	Часть пластины выходит наружу	Пластина постоянно находится внутри трубы
Обслуживание	Обычно проще получить доступ к пластине	Сажа может скапливаться возле оси
Типичное применение	Кладочные конструкции и специальные модули	Круглые металлические дымоходы

Как работает выдвижная задвижка

В корпусе предусмотрена направляющая, по которой перемещается пластина. Чем дальше она входит внутрь канала, тем меньше остаётся свободное сечение.

Преимущество такого варианта - положение заслонки легко определить по ручке. При правильной конструкции пластину можно достаточно точно выставить в промежуточное положение.

Необходимо оставить место для свободного хода ручки. Если рядом находится стена или другая конструкция, заранее проверьте, сможет ли задвижка полностью выйти наружу.

Как работает поворотный шибер

Поворотный шибер представляет собой металлическую пластину, закреплённую на оси внутри круглой трубы. При вращении ручки меняется угол пластины относительно направления потока.

Когда пластина расположена вдоль движения дымовых газов, сопротивление минимально. По мере её поворота рабочее сечение уменьшается.

Такая конструкция компактна и удобна там, где для выдвижной пластины просто нет достаточного пространства. При этом состояние оси и механизма нужно периодически проверять: отложения сажи и воздействие высоких температур могут сделать движение более тугим.

Как шибер влияет на тягу

Естественная тяга возникает из-за разницы температуры и плотности воздуха внутри и снаружи дымового канала. Нагретые продукты сгорания движутся вверх, а в топку поступает новый воздух.

Пластина шибера создаёт дополнительное местное сопротивление. Чем меньше свободная площадь сечения, тем сложнее потоку пройти этот участок.

Условно процесс выглядит так:

При полностью открытом проходе сопротивление минимально.
При небольшом прикрытии скорость и расход дымовых газов меняются.
При слишком сильном перекрытии отвод продуктов сгорания становится недостаточным.
Если разрежение в топке пропадает, дым может пойти внутрь помещения.

Поэтому пользоваться шибером нужно постепенно. Нельзя резко перекрывать канал в надежде сразу уменьшить интенсивность горения.

Если правильное положение заслонки оказывается почти полностью закрытым даже при обычной эксплуатации, следует проверить всю систему. Возможно, первоначальные параметры дымохода требуют корректировки.

Где устанавливается шибер

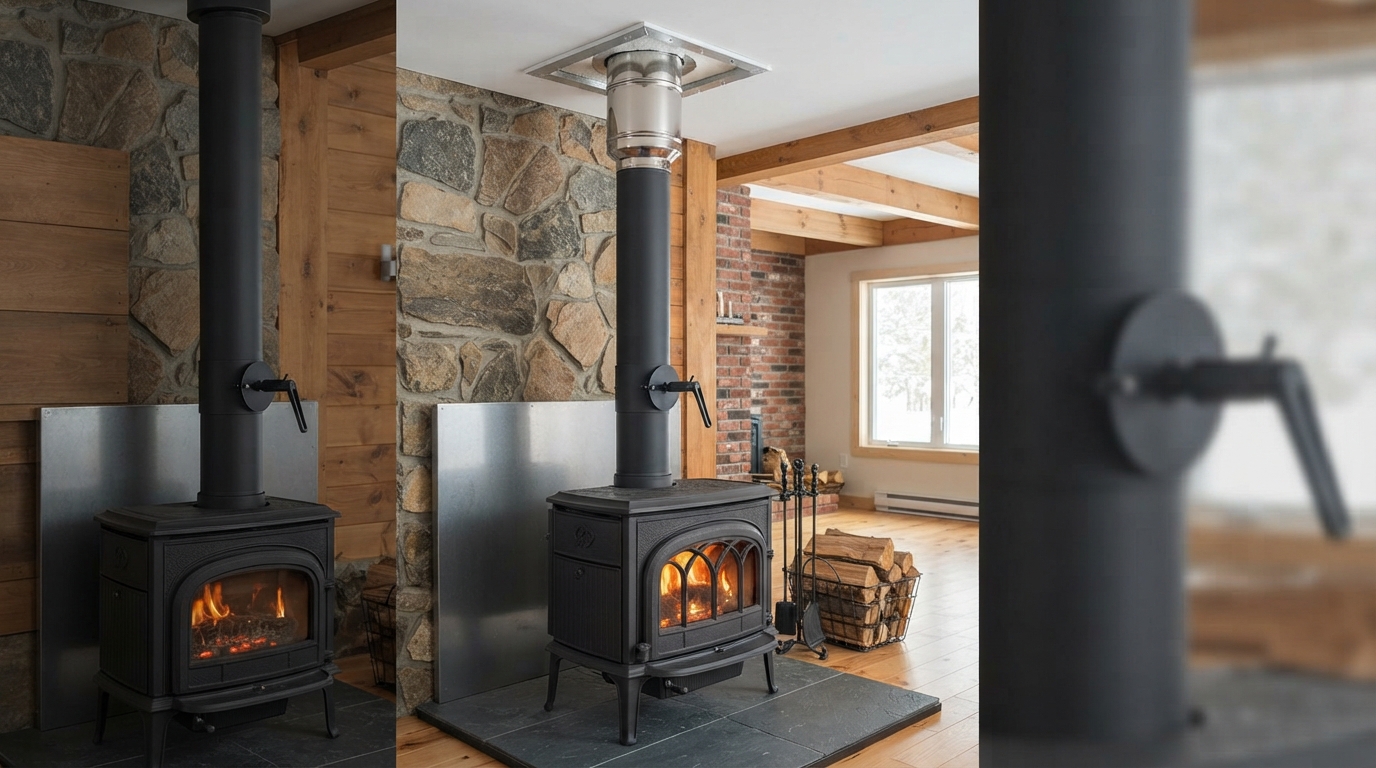

Где устанавливается шибер на дымоходе печи

Самый важный принцип: место установки определяется технической документацией печи и дымоходной системы.

На практике отдельный модуль чаще всего находится рядом с отопительным прибором - в выходном патрубке или на начальном доступном участке дымоотвода. Такое место удобно по двум причинам: человек видит положение ручки и может безопасно пользоваться механизмом без разбора конструкции.

У конкурентов часто встречается рекомендация устанавливать заслонку примерно в первом метре трубы или на расстоянии около 0,5–1 м от топки. Это полезный ориентир для понимания типовой компоновки, но не универсальная норма для любого прибора.

Конкретно нужно учитывать:

указания производителя печи;
конструкцию выходного патрубка;
диаметр дымового канала;
температуру дымовых газов на выбранном участке;
тип трубы;
возможность обслуживания;
свободное движение ручки;
доступ человека к механизму;
отсутствие соединения внутри перекрытия или стены.

Если требуется отдельный модуль, подходящие шиберы для дымохода выбирают прежде всего по внутреннему диаметру и допустимому режиму температуры.

Шибер в выходном патрубке

Некоторые производители сразу предусматривают поворотный механизм в конструкции отопительного прибора. В таком случае положение пластины, площадь прохода и длина ручки уже согласованы с конкретной моделью.

Такой вариант удобен тем, что не требуется добавлять ещё один отдельный элемент в дымоход.

Шибер как отдельный модуль дымохода

Если встроенной заслонки нет, может использоваться специальный участок трубы. Он соединяется с другими деталями системы так же, как предусмотрено производителем дымохода.

Важно не уменьшать диаметр относительно выходного патрубка без прямого разрешения изготовителя оборудования.

Остальные комплектующие для дымохода также лучше подбирать после составления полной схемы трассы.

Где шибер устанавливать не следует

Даже подходящая по диаметру заслонка может оказаться в неправильном месте.

Не следует размещать механизм:

внутри деревянного перекрытия;
внутри стены или закрытой перегородки;
в месте, где невозможно проверить состояние оси и пластины;
там, где ручка упирается в стену или отделку;
на участке, температура которого выше допустимой для конкретного изделия;
так, чтобы механизм мешал дальнейшей очистке дымового канала;
в случайном месте только потому, что там проще сделать соединение.

Особенно нежелательно прятать подвижный узел. Срок службы зависит не только от материала, но и от возможности своевременно убрать сажу, проверить свободный ход и заметить деформацию.

Для холодной части трассы могут применяться сэндвич-дымоходы, но самостоятельно врезать в готовую трубу постороннюю заслонку нельзя. Используйте совместимый заводской элемент.

Как выбрать шибер

Выбор начинается не с формы ручки, а с параметров дымохода и отопительного прибора.

Параметр	Что проверить	Почему это важно
Диаметр	Соответствие выходному патрубку и трубе	Нельзя произвольно уменьшать сечение канала
Тип конструкции	Выдвижной или поворотный	Влияет на регулировку и доступ для обслуживания
Материал	Соответствие рабочей температуре и дымовой среде	Пластина работает при постоянном нагреве
Безопасный проход	Наличие предусмотренного отверстия или ограничителя	Канал не должен герметично запираться при возможном выделении продуктов сгорания
Ручка	Доступность и понятное положение	Пользователь должен видеть, открыт шибер или закрыт
Совместимость	Система соединения и инструкция производителя	Случайное сочетание деталей может нарушить герметичность

Почему диаметр особенно важен

Внутренняя площадь дымового канала влияет на его способность отводить продукты сгорания. Поэтому устанавливать меньший шибер через случайный переход только ради удобства нельзя.

Если выходной патрубок имеет один размер, а купленный элемент другой, сначала нужно проверить документацию. Возможно, такой вариант вообще не допускается.

Нержавеющая сталь или другая конструкция

В металлических модульных дымоходах часто применяют элементы из нержавеющей стали. Материал хорошо подходит для изготовления тонкой подвижной пластины и корпуса, но конкретная марка и толщина должны соответствовать рабочей температуре системы.

Для массивной конструкции может применяться более тяжёлая задвижка. Выбор зависит от устройства печи, дымового канала и требований производителя.

Как правильно пользоваться шибером

Регулировка тяги дымохода шиберной заслонкой

Правильная последовательность зависит от модели печи, но общий безопасный принцип можно описать по этапам.

Перед растопкой. Откройте дымовой канал в положение, указанное производителем. Для большинства ручных систем это полностью открытый шибер.
Во время розжига. Не уменьшайте проход, пока не появилась устойчивая тяга и дым уверенно удаляется наружу.
После выхода на рабочий режим. Если инструкция допускает регулировку шибером и тяга избыточная, положение можно менять постепенно.
Наблюдайте за горением. При появлении дыма, нестабильного пламени или ухудшении тяги заслонку нужно открыть.
После окончания топки. Не закрывайте канал, пока топливо или угли способны выделять продукты сгорания.
Перед следующим запуском. Проверьте положение ручки и свободный ход механизма.

Важно! Конкретные положения заслонки и режим её использования нужно брать из инструкции отопительного оборудования. Универсального положения «на половину» или «на две трети» для всех печей не существует.

Что делать при слишком сильной тяге

Сначала уменьшите подачу воздуха способом, предусмотренным конструкцией отопительного прибора. Если этого недостаточно и производитель разрешает использовать шибер для регулировки тяги, немного уменьшите проходное сечение.

Делать это нужно поэтапно. После каждого изменения дайте системе некоторое время на стабилизацию.

Если для нормальной работы требуется почти полностью перекрыть дымоход, причиной может быть слишком сильное разрежение или ошибка проектирования. В таком случае лучше проверить параметры всей системы.

Можно ли полностью закрывать дымоход

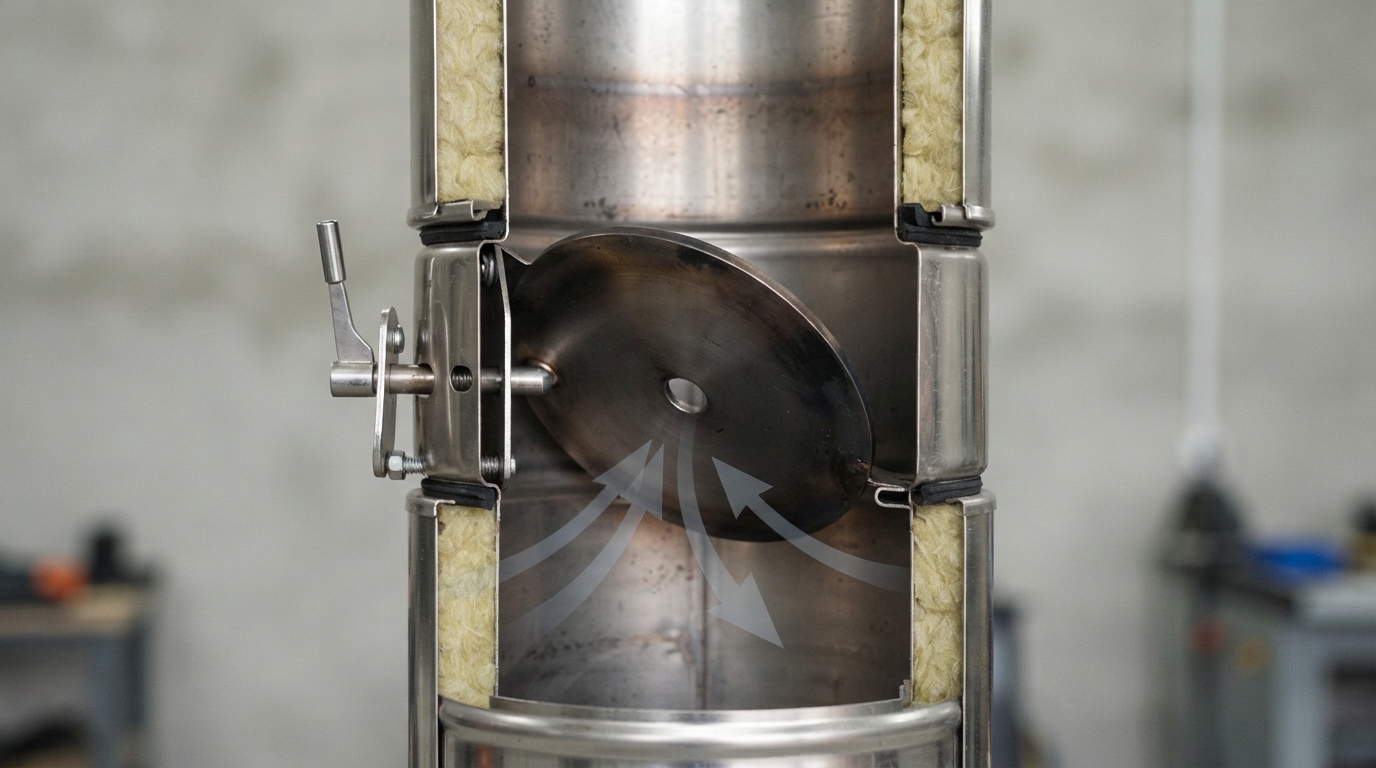

Безопасное отверстие в шиберной заслонке дымохода

Полностью перекрывать живое сечение дымового канала, пока возможно выделение продуктов сгорания, нельзя. Это одно из главных правил безопасной эксплуатации.

Для дымовых каналов печи на твердом топливе СП 7.13130.2013 предусматривает задвижки с отверстием не менее 15 × 15 мм.

На практике безопасный проход может выполняться по-разному:

отверстием в металлической пластине;
конструктивным вырезом;
ограничителем хода;
зазором, предусмотренным производителем поворотного механизма.

Поэтому выражение «шибер полностью закрыт» обычно означает крайнее положение ручки, а не обязательную герметичную закупорку всего дымового канала.

Нельзя самостоятельно заваривать технологическое отверстие или менять форму пластины ради более полного сохранения тепла.

Почему угарный газ особенно опасен

Угарный газ появляется при неполном сгорании топлива и не имеет выраженного цвета или запаха, по которому человек мог бы надёжно определить опасность. Если путь продуктов сгорания перекрыт слишком рано, возникает риск их попадания внутрь помещения.

Поэтому даже после исчезновения открытого пламени нельзя торопиться закрывать заслонку. Угли ещё некоторое время могут продолжать процесс сгорания.

Шибер на дымоходе банной печи

У банной печи заслонка используется по тем же основным принципам. Она может быть полезна при избыточной тяге, когда топливо горит слишком интенсивно и температура растёт быстрее необходимого.

При выборе нужно особенно учитывать:

высокую температуру первого участка дымохода;
интенсивный режим топки;
диаметр выходного патрубка;
наличие встроенной регулировки в самой печи;
удобство управления ручкой;
возможность очистки от сажи;
требования производителя к дымоходу.

Не следует воспринимать шибер как основной регулятор температуры помещения. Сначала режим горения задаётся самим отопительным прибором.

Если банная печь уже имеет встроенную заслонку, второй механизм обычно не требуется без отдельного технического обоснования.

Можно ли ставить шибер на газовое оборудование

Правила для газового оборудования нельзя переносить с дровяной печи.

Самостоятельно устанавливать обычный печной шибер на дымоход бытового газового прибора нельзя. Схема отвода продуктов сгорания определяется конструкцией оборудования, проектом и действующими требованиями газовой безопасности.

Для одного газоиспользующего прибора и оборудования со стабилизатором тяги нормативные требования предусматривают схемы без шибера на соединительной трубе. Для других специальных схем требования могут отличаться.

Поэтому перед любым изменением дымохода газового прибора нужно руководствоваться его документацией и проектом, а не правилами эксплуатации дровяной печи.

Обслуживание шибера

Шибер находится непосредственно в потоке дымовых газов. На пластине, оси и внутренних поверхностях постепенно появляются сажа и другие отложения.

Во время обслуживания проверяют:

свободно ли двигается механизм;
нет ли заметной деформации пластины;
не повреждена ли ось поворотного механизма;
понятно ли положение ручки;
не уменьшилось ли предусмотренное безопасное отверстие из-за сажи;
нет ли следов сильной коррозии;
доступен ли канал для дальнейшей очистки.

Если ручка начинает двигаться значительно тяжелее, не нужно прикладывать к ней чрезмерное усилие. Причиной может быть слой сажи, температурная деформация или повреждение механизма.

После очистки пластина должна двигаться без заклинивания и удерживаться в выбранном положении.

Когда шибер лучше заменить

Замена необходима, если пластина деформирована настолько, что мешает движению дымовых газов, ось имеет большой люфт, механизм регулярно заклинивает или корпус потерял герметичность.

Продолжать пользоваться неисправной заслонкой ради экономии не стоит. Это подвижный элемент, напрямую влияющий на работу дымового канала.

Частые ошибки

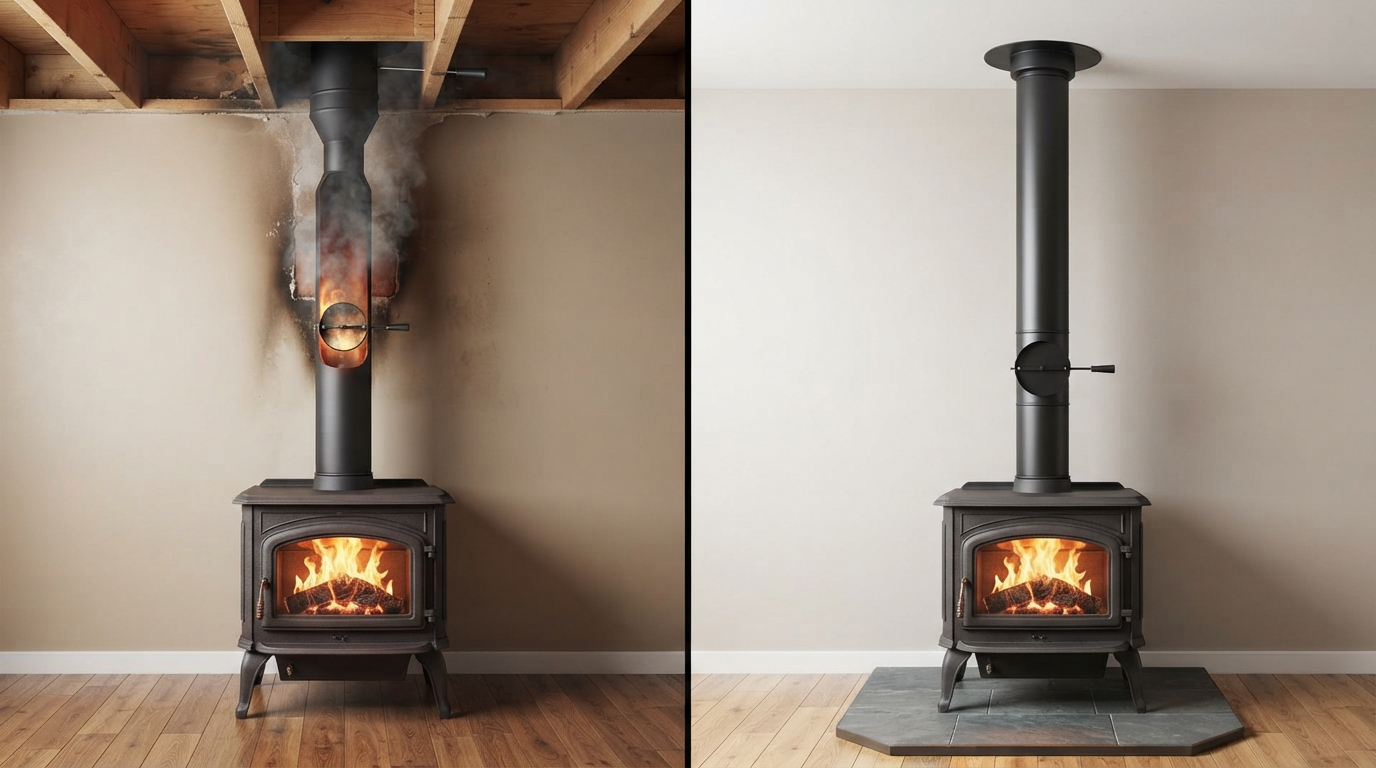

Ошибки установки и использования шибера дымохода

Закрывать заслонку сразу после исчезновения пламени. Тлеющее топливо ещё может выделять угарный газ.
Использовать шибер вместо регулировки подачи воздуха. Это разные функции.
Считать первый метр обязательным местом для любой печи. Правильно ориентироваться на инструкцию конкретного прибора.
Покупать элемент меньшего диаметра. Уменьшение сечения может ухудшить работу дымохода.
Ставить механизм внутри перекрытия. Подвижный узел должен оставаться доступным.
Прятать ручку за отделкой. Пользователь должен быстро понимать положение заслонки.
Не учитывать очистку. Пластина и ось со временем покрываются сажей.
Пытаться исправить заслонкой плохую тягу. Если тяги недостаточно, дополнительное сопротивление только усугубит проблему.
Полностью перекрывать канал во время горения. Это создаёт риск выхода продуктов сгорания в помещение.
Самостоятельно устанавливать печной шибер на газовый прибор. Для такого оборудования действуют другие требования.
Копировать схему соседней печи. У разных моделей отличаются конструкция, режим температуры и правила подключения.

Что проверить перед покупкой и установкой

Перед тем как купить шибер, полезно пройти короткий контрольный список.

Проверка	Правильное действие
Инструкция печи	Проверить, нужен ли отдельный регулирующий элемент
Встроенный механизм	Убедиться, что заслонка уже не предусмотрена производителем
Диаметр	Сопоставить размер шибера с выходным патрубком и трубой
Рабочая температура	Проверить характеристики выбранного элемента
Безопасный проход	Проверить конструкцию пластины и ограничителя
Место установки	Оставить механизм доступным для управления и обслуживания
Очистка	Убедиться, что заслонка не блокирует доступ к каналу
Тип топлива	Не переносить схему твердотопливной печи на другой прибор

Если схема дымохода сложная, рядом находятся деревянные конструкции или нет уверенности в совместимости элементов, безопаснее заказать профессиональный монтаж печи и дымохода с проверкой всей трассы.

Ответы на частые вопросы

Что такое шибер простыми словами?

Это регулируемая металлическая заслонка внутри дымового канала. Она позволяет уменьшать или увеличивать свободное сечение трубы и тем самым влияет на тягу.

Для чего нужен шибер в дымоходе?

Основная задача - регулировка тяги. Он также помогает уменьшить избыточное движение горячих газов и сократить уход тепла через трубу после завершения безопасного процесса горения.

Где должен стоять шибер?

Точное место определяет производитель отопительного прибора и дымоходной системы. Чаще всего механизм находится в выходном патрубке или на начальном доступном участке дымоотвода рядом с печью, но универсального требования устанавливать его строго на определённом расстоянии от топки нет.

Правда ли, что шибер всегда ставят на первом метре трубы?

Нет. Такой вариант встречается часто и удобен для управления, но это не универсальная норма. Нужно учитывать документацию конкретной печи, температуру участка, устройство трубы и возможность обслуживания.

Что лучше: выдвижной или поворотный шибер?

Оба варианта выполняют одну задачу, но отличаются конструкцией. Выдвижной механизм удобен для контроля положения пластины, а поворотный занимает меньше места и часто применяется в круглых металлических трубах. Выбор зависит от совместимости с системой.

Можно ли полностью перекрыть шибер?

Нельзя полностью перекрывать путь продуктам сгорания, пока топливо или угли продолжают выделять газы. Для дымового канала твердотопливной печи норматив предусматривает задвижку с отверстием не менее 15 × 15 мм.

Можно ли закрывать шибер, когда остались угли?

Торопиться с закрытием нельзя. Даже без открытого пламени угли могут продолжать выделять продукты сгорания. Действуйте по инструкции печи и при сомнениях оставляйте канал открытым.

Шибер регулирует горение или тягу?

Непосредственно он регулирует сопротивление дымового канала и тем самым влияет на тягу. Количество воздуха для горения лучше регулировать предусмотренными конструкцией печи органами управления.

Нужен ли шибер, если печь уже имеет регулятор воздуха?

Не обязательно. Регулятор воздуха и шибер выполняют разные функции. Если производитель не требует дополнительной заслонки и тяга соответствует нормальному режиму, устанавливать лишний элемент не нужно.

Можно ли поставить шибер на готовый дымоход?

Возможно, если система предусматривает совместимый заводской модуль и его установка соответствует инструкции. Самостоятельно вырезать отверстия в готовой трубе и устанавливать случайную пластину не следует.

Что делать, если шибер заклинил?

Прекратите попытки двигать его с большим усилием. После остывания системы нужно проверить механизм на загрязнение сажей, деформацию пластины и состояние оси. При повреждении элемент заменяют.

Можно ли поставить два шибера?

Для обычной современной печи два отдельных регулирующих элемента, как правило, не нужны. Несколько задвижек встречаются в специальных печных конструкциях с разными дымовыми каналами, но такая схема должна быть предусмотрена проектом.

Можно ли использовать шибер на газовом котле?

Самостоятельно устанавливать обычную печную заслонку на бытовое газовое оборудование нельзя. Отвод продуктов сгорания выполняют строго по документации прибора и проекту газовой системы.

Короткий вывод

Шибер нужен не для того, чтобы просто закрывать дымоход. Его задача - в допустимых пределах регулировать тягу и сопротивление дымового канала.

Лучшее решение для современной печи - сначала проверить паспорт отопительного прибора, затем выбрать совместимый по диаметру и температуре заводской элемент и установить его в доступном месте, предусмотренном схемой. Совет ставить заслонку строго на первом метре трубы нельзя считать универсальным.

Во время растопки канал должен обеспечивать свободный отвод дымовых газов. При рабочем горении положение меняют только тогда, когда это допускает производитель. Перекрывать дымоход до окончания процесса сгорания опасно из-за риска попадания угарного газа в помещение.

Автор: Владимир Савенко - инженер-теплотехник

Шибер для дымохода: зачем нужен и где устанавливается
