Сколько колен можно ставить на дымоход: нормы и правила монтажа

Количество колен в дымоходе нужно сводить к минимуму: чем прямее и вертикальнее канал, тем стабильнее тяга и проще его обслуживание. Для дымоотвода ориентиром служат не более трех поворотов, включая соединение с дымоходом, однако для конкретной печи и заводской дымоходной системы главными остаются инструкция производителя, допустимые углы и схема монтажа.

Содержание

Сколько колен допускается ставить

Сколько колен можно ставить на дымоход печи

Главная задача при проектировании дымохода - сделать путь дымовых газов максимально прямым. Каждое колено меняет направление потока и создаёт дополнительное сопротивление, поэтому ставить повороты просто для удобства прокладки трубы не следует.

Для дымоотводов в правилах производства трубо-печных работ встречается ограничение: не более трех поворотов, включая место соединения с дымоходом. Радиус закругления при этом должен быть не менее диаметра трубы.

Важно! Это правило нельзя автоматически переносить на любую конструкцию и любой отопительный прибор. Дымоход должен соответствовать технической документации производителя печи и самой дымоходной системы. Если инструкция требует меньше поворотов или задаёт конкретную схему, следует использовать именно её.

Схема	Оценка	Что учитывать
Прямой вертикальный канал	Предпочтительный вариант	Минимальное сопротивление потоку
1–2 изменения направления	Применяется при необходимости	Проверить допустимость по инструкции
3 поворота	Предельный ориентир для дымоотвода по правилам трубо-печных работ	Требует особенно внимательной проверки тяги и схемы
Более 3 поворотов	Схему следует пересмотреть	Растут сопротивление, сложность очистки и риск проблем с тягой

На практике вопрос лучше ставить не «сколько колен можно поставить максимально», а «сколько поворотов действительно необходимо». Если трассу можно сделать с одним изменением направления вместо трех, более простая схема обычно предпочтительнее.

Что говорят нормы

При монтаже важно различать дымовую трубу и соединительный дымоотвод. Требования к ним могут отличаться.

Действующий СП 7.13130.2013 предусматривает преимущественно вертикальное устройство дымовых труб. Для рассматриваемых в СП дымовых каналов допускаются отводы под углом до 30 градусов к вертикали с относом не более 1 м. Наклонный участок должен оставаться гладким и иметь постоянное сечение не меньше сечения вертикальной части.

Отдельно правила производства трубо-печных работ указывают для дымоотводов возможность устройства не более трех поворотов, включая соединение с дымоходом. Радиус закругления должен быть не меньше диаметра трубы.

Поэтому универсальная схема «поставить три колена по 90 градусов в любом дымоходе» неверна. Перед установкой нужно определить тип отопительного прибора, конструкцию дымоотвода и требования производителя.

Что имеет приоритет для заводской системы

Для готовой печи и модульного дымохода нужно читать технические документы обоих производителей. В инструкции могут быть указаны:

диаметр дымового канала;
минимальная высота дымохода;
допустимые направления и углы отклонения;
максимальная длина соединительного участка;
правила сборки элементов;
необходимость опор и крепления;
расстояния до горючих поверхностей;
места установки ревизии и отвода конденсата.

Подобрать прямые трубы, тройники, отводы и другие элементы дымохода нужно после составления схемы, а не наоборот.

Что лучше: колено 45 или 90 градусов

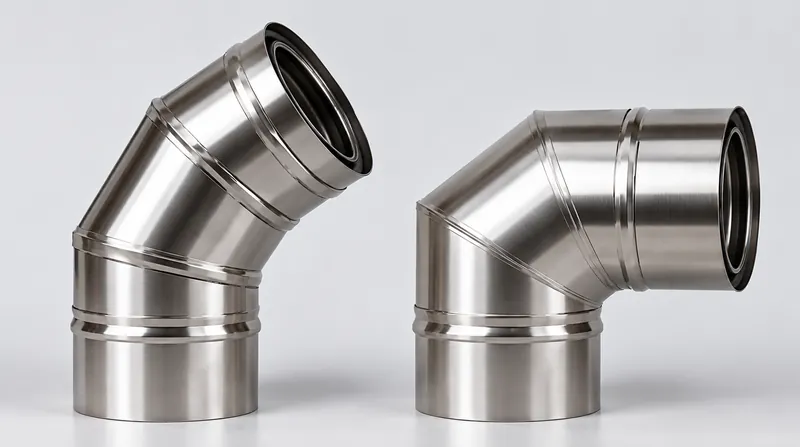

Сравнение колен дымохода 45 и 90 градусов

Если конструкция допускает оба решения, более плавное изменение направления обычно удобнее для движения дымовых газов и очистки канала. Вместо резкого обхода препятствия часто применяют два отвода с меньшим углом и наклонный прямой участок между ними.

Параметр	Плавное изменение направления	Резкий поворот
Сопротивление потоку	Обычно меньше	Обычно выше
Очистка	Проще пройти инструментом	Может потребоваться отдельный доступ
Компоновка	Требует больше места	Позволяет компактно изменить направление

Однако угол нельзя выбирать только по принципу «45 градусов лучше 90». Конкретное решение должно соответствовать инструкции системы и требованиям к монтажу отопительного прибора.

Как повороты влияют на тягу

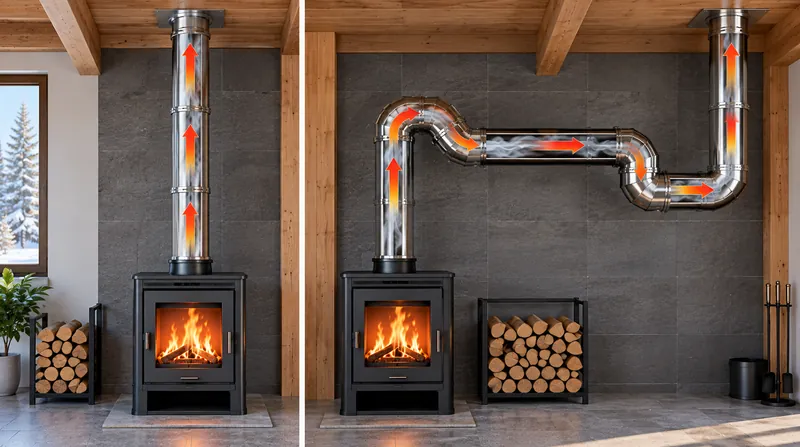

Влияние поворотов дымохода на тягу и движение дымовых газов

Естественная тяга возникает из-за разницы давления и температуры. Горячие продукты сгорания поднимаются по каналу, а вместо удалённого воздуха к прибору поступает новый.

Прямой вертикальный канал создаёт для потока меньше препятствий. Колено заставляет газы менять направление. Поэтому при увеличении количества поворотов растёт местное аэродинамическое сопротивление.

Проблема особенно заметна, если одновременно присутствуют:

недостаточная высота дымохода;
слишком маленький диаметр трубы;
несколько резких поворотов;
длинный горизонтальный участок;
сужение сечения;
загрязнение внутренней поверхности сажей;
холодный наружный участок с повышенным образованием конденсата;
недостаточный приток воздуха в помещение.

В таком случае отопительный прибор может работать нестабильно. Возможны ухудшение розжига, дым при открытии топки и обратная тяга. Последняя особенно опасна из-за риска попадания продуктов сгорания и угарного газа в помещение.

Можно ли компенсировать лишние колена высотой трубы

Самостоятельно использовать принцип «добавим метр трубы и всё заработает» нельзя. Высота действительно влияет на естественную тягу, но результат зависит от диаметра, температуры дымовых газов, конструкции прибора, наружной части канала и местных сопротивлений.

Если схема сложнее рекомендованной производителем, требуется проверка её работоспособности, а не произвольное увеличение высоты.

Какой горизонтальный участок допустим

Горизонтальная часть - одно из самых чувствительных мест дымоотвода. Здесь поток теряет скорость, поверхность быстрее загрязняется, а на холодных участках возможно образование конденсата.

Поэтому горизонтальный участок следует делать максимально коротким. Его конкретная допустимая длина определяется типом прибора, конструкцией канала и документацией производителя.

Важно! Не следует объединять в одно правило требования к печному дымоходу, газовому оборудованию и коаксиальной системе. У них разные условия работы и нормативные требования.

Почему ровный длинный участок создаёт проблемы

Вертикальная часть использует естественное движение нагретых газов вверх. В горизонтальном канале этого преимущества нет. Чем длиннее такой участок и чем больше рядом поворотов, тем сложнее обеспечить устойчивый поток.

Кроме того, горизонтальные и наклонные места нужно иметь возможность осматривать и очищать. Конструкция не должна превращаться в недоступный газоход внутри стены или перекрытия.

Схема дымохода с выводом через стену

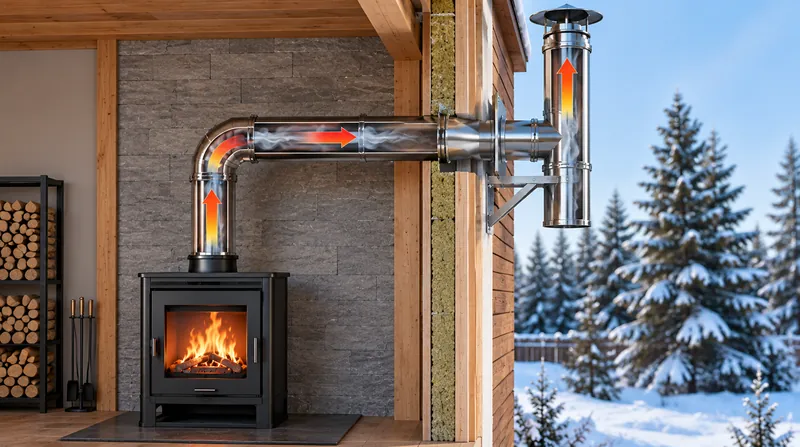

Схема дымохода с выводом через стену и наружной вертикальной трубой

При наружном варианте часто требуется изменить направление потока: от патрубка отопительного прибора труба идёт к стене, а после прохода наружу дымоход становится вертикальным.

Для такой схемы обычно используют не набор случайных колен, а предусмотренный системой узел. После выхода через стену вертикальная часть должна иметь собственную опору и крепления. Нельзя заставлять горизонтальный участок держать вес всей наружной трубы.

Последовательность проектирования выглядит так:

Проверить диаметр патрубка отопительного прибора.
Изучить инструкцию по подключению дымохода.
Выбрать место вывода через стену.
Учесть деревянные конструкции, кабели и другие коммуникации.
Определить необходимый проходной узел и безопасные расстояния.
Предусмотреть опору наружной вертикальной части.
Оставить доступ для очистки и обслуживания.
Только после этого определить необходимое количество отводов и прямых труб.

Для холодной наружной части часто применяют сэндвич-трубы для дымохода. Утепление уменьшает охлаждение дымовых газов, но не отменяет требования пожарной безопасности и необходимые зазоры.

Можно ли менять диаметр трубы после колена

Колено не является местом, где можно произвольно уменьшить сечение дымового канала. Диаметр подбирают по параметрам отопительного прибора и документации производителя.

Сужение создаёт дополнительное сопротивление. Особенно неблагоприятно сочетание нескольких факторов: сначала резкий поворот, затем уменьшение диаметра, а после него длинный участок.

Если требуется переход на другой размер, нужно проверить, разрешает ли такую схему инструкция. Самостоятельно уменьшать внутреннее сечение ради более удобной сборки нельзя.

Где предусмотреть прочистку

Чем сложнее трасса, тем важнее возможность обслуживания. Сажа оседает не только на вертикальных стенках, но и в местах изменения направления.

При проектировании нужно заранее проверить, можно ли:

осмотреть внутренний канал;
добраться до нижней части дымохода;
удалить сажу после очистки;
проверить состояние соединений;
обслужить тройник и конденсатосборник, если они предусмотрены конструкцией.

Соединения не следует прятать в местах прохода через стены и перекрытия, где их невозможно нормально осматривать.

Частые ошибки при установке колен

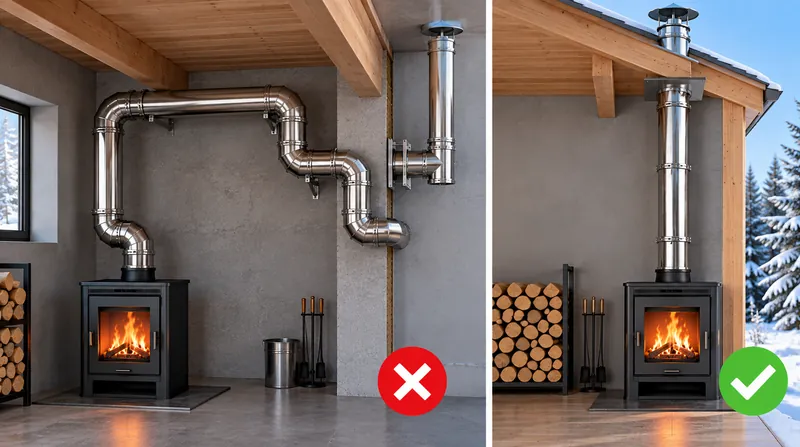

Ошибки при установке колен и поворотов дымохода

Сначала собрать трассу, потом читать инструкцию. Правильно делать наоборот: схема начинается с требований производителя.
Считать три поворота универсальной нормой для любого дымохода. Требования зависят от типа канала и оборудования.
Использовать несколько резких поворотов подряд. Такая конструкция увеличивает сопротивление потоку.
Делать длинный горизонтальный участок. Это усложняет работу и обслуживание системы.
Уменьшать диаметр после колена. Сужение способно ещё сильнее ухудшить движение дымовых газов.
Прятать поворот в перекрытии. Ответственный участок должен оставаться доступным для контроля.
Обходить коленами каждую балку после начала монтажа. Маршрут нужно проектировать заранее.
Не предусматривать очистку. Даже правильно собранный дымоход требует обслуживания.
Не закреплять наружную вертикальную часть. Вес трубы должен восприниматься подходящими опорами и креплениями.
Смешивать требования разных систем. Правила для печного, газового и коаксиального дымохода могут отличаться.

Что проверить перед сборкой дымохода

До покупки колен полезно нарисовать трассу от патрубка до оголовка. Это позволяет увидеть лишние изменения направления ещё до монтажа.

Параметр	Что проверить
Отопительный прибор	Инструкцию и параметры дымоотвода
Диаметр	Соответствие патрубку и требованиям производителя
Высота	Требования прибора, кровли и проекта
Повороты	Их количество, угол и реальную необходимость
Прямые участки	Возможность сделать трассу более вертикальной
Перекрытия и стены	Расположение деревянных балок и безопасные проходы
Обслуживание	Доступ к ревизиям, соединениям и нижней части канала

Если трасса получается сложной, разумнее изменить место установки прибора или точку прохода через конструкцию, чем добавлять несколько колен только ради обхода препятствий.

Для прохода через строительные конструкции применяют подходящие узлы прохода перекрытий и кровли. Их размер и устройство выбирают с учётом наружного диаметра дымохода и требований конкретной системы.

Ответы на частые вопросы

Можно ли поставить три колена на дымоход?

Для дымоотводов правило о не более чем трех поворотах действительно применяется как нормативный ориентир. Но возможность конкретной схемы необходимо проверить по инструкции отопительного прибора и дымоходной системы. Для самой дымовой трубы действующий СП устанавливает собственные требования к вертикальности и допустимым отводам.

Можно ли поставить четыре колена?

Такую трассу нельзя считать обычным решением только потому, что физически элементы можно соединить. Если для прокладки требуется четыре изменения направления, схему следует пересмотреть и проверить требования производителя и расчёт тяги.

Считаются ли два отвода по 45 градусов двумя коленами?

Конструктивно это два отдельных отвода. При оценке трассы важно учитывать не только число деталей, но и суммарное изменение направления, длину наклонного участка и сопротивление всей системы.

Что лучше для дымохода: 45 или 90 градусов?

При прочих равных более плавное изменение направления создаёт меньше препятствий потоку и удобнее для очистки. Но использовать конкретный угол можно только тогда, когда такая схема соответствует документации оборудования и дымохода.

Можно ли сделать поворот сразу от патрубка печи?

Это зависит от конструкции прибора. У некоторых моделей производитель требует вертикальный разгонный участок перед изменением направления. Поэтому сначала нужно проверить инструкцию конкретной печи.

Можно ли провести дымоход через стену?

Да, если такая схема допускается оборудованием и правильно выполнены проход, противопожарные расстояния, опора наружной части и дальнейший вертикальный участок. Сам проход через стену необходимо проектировать до сборки.

Почему большое количество колен ухудшает работу?

Каждое изменение направления создаёт местное сопротивление движению дымовых газов. Если одновременно есть недостаточная высота, малое сечение или длинные горизонтальные участки, вероятность проблем с естественной тягой увеличивается.

Нужно ли учитывать колена при расчёте дымохода?

Да. При проектировании учитывают всю трассу: высоту, диаметр, прямые и наклонные участки, повороты, температуру дымовых газов и параметры отопительного прибора.

Можно ли самостоятельно собрать дымоход?

Сборка своими руками возможна только при точном соблюдении инструкции и требований пожарной безопасности. Если трасса имеет несколько поворотов, проходит рядом с деревянными конструкциями или её параметры отличаются от типовой схемы производителя, требуется профессиональная проверка решения.

Короткий вывод

Чем меньше колен в дымоходе, тем проще обеспечить нормальную тягу, очистку и обслуживание. Для дымоотводов встречается требование не более трех поворотов, но считать эту цифру универсальным разрешением на три любых колена нельзя.

Главное правило - сначала изучить инструкцию производителя и спроектировать максимально прямой вертикальный канал. После этого определяют необходимое количество отводов, их угол, длину соединительных участков и места обслуживания. Лишний поворот лучше убрать ещё на этапе схемы, а не пытаться компенсировать его после монтажа.

Автор: Владимир Савенко - инженер-теплотехник
