Высота дымохода относительно конька крыши: нормы и расчет

Общая протяженность дымохода влияет на тягу, стабильность горения и безопасный отвод продуктов сгорания. Недостаточно просто вывести трубу немного выше кровли: необходимо учитывать общую высоту дымового канала, расстояние от оси канала до верхней точки крыши и расположенные рядом части здания.

Разберемся, какой должна быть отметка дымового канала относительно конька крыши, насколько поднимать трубу при расстоянии до верхней точки крыши менее 1,5 м, от 1,5 до 3 м и более 3 м, а также почему слишком высокая труба тоже требует правильного проектирования и крепления.

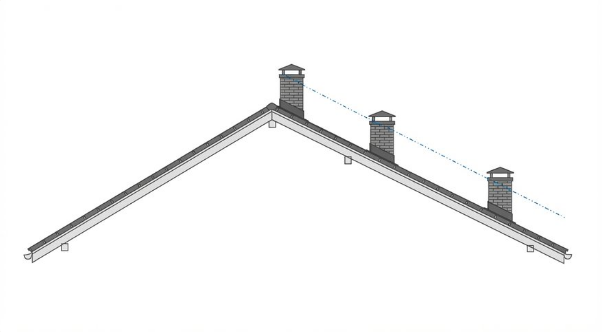

Коротко: насколько дымоход должен быть выше крыши

Для дровяного отопления используют следующие основные ориентиры:

• плоская кровля - дымовая труба должна выступать над ней не менее чем на 500 мм;
• до 1,5 м от верхней точки крыши - верх канала располагают не менее чем на 500 мм выше верхней точки крыши;
• от 1,5 до 3 м от верхней точки крыши - верх дымохода должен находиться не ниже уровня верхней точки крыши;
• более 3 м от верхней точки крыши - верх канала располагают не ниже условной линии, проведенной от верхней точки крыши вниз под углом 10° к горизонту.

* Это базовые нормативные ориентиры для размещения устья дымовой трубы. При проектировании необходимо также учитывать требования производителя конкретной модели и особенности здания.

Если дымоход находится до 1,5 м от верхней линии кровли

Когда труба расположена близко к коньку - на расстоянии до 1,5 м - ее устье необходимо поднять не менее чем на 500 мм выше верхней линии кровли.

Например, если дымоход проходит через скат в 1 м от верхней линии кровли, верх канала не должен заканчиваться на уровне кровли или самого конька. Его выводят выше.

Такое расположение часто удобно и с практической точки зрения: при выводе дымохода ближе к верхней части крыши над кровлей обычно остается сравнительно небольшой наружный участок.

Это означает:

• меньшую длину наружной части;
• меньшую ветровую нагрузку;
• меньше требований к дополнительному раскреплению высокой трубы;
• более компактный узел выхода через кровлю.

Если расстояние от дымохода до верхней линии кровли составляет 1,5–3 м

Если труба находится на расстоянии от 1,5 до 3 м от конька, ее верх допускается располагать не ниже уровня верхней линии кровли.

Это не означает, что устье обязательно должно находиться строго на одной горизонтальной линии с коньком. Трубу можно сделать выше, если этого требует инструкция оборудования, аэродинамика конкретного здания или проект.

Норматив указывает минимально допустимое положение.

Если дымоход находится дальше 3 м от конька

При расстоянии более 3 м используется другое правило.

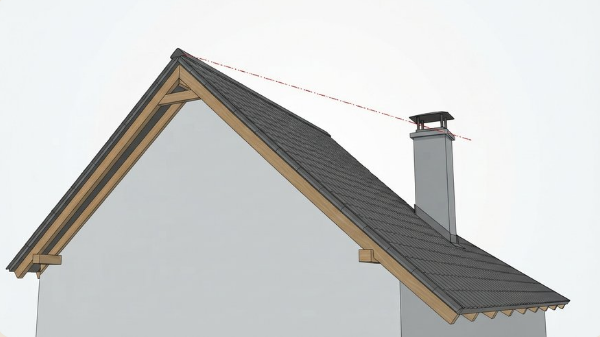

От верхней точки конька мысленно проводят линию вниз под углом 10° к горизонту. Устье дымохода должно располагаться не ниже этой линии.

Чем дальше труба находится от конька, тем ниже относительно его уровня может располагаться ее верхняя точка.

Однако это не означает, что дымоход можно сделать очень коротким. Одновременно необходимо соблюдать требование к общей высоте дымового канала и требования производителя отопительного оборудования.

Как рассчитать высоту трубы, если она дальше 3 м от конька

Для простого геометрического расчета можно использовать прямоугольный треугольник.

Если горизонтальное расстояние от трубы до верхней линии кровли обозначить как L, перепад высоты условной линии можно определить через угол 10°:

h = L × tg 10°

Значение tg 10° примерно равно 0,176.

Поэтому для предварительного расчета:

h ≈ L × 0,176

Например, труба находится в 4 м по горизонтали от конька:

4 × 0,176 = 0,704 м.

Получается, что расчетная линия 10° в месте расположения трубы проходит примерно на 70 см ниже уровня вершины скатов.

Если расстояние составляет 5 м:

5 × 0,176 = 0,88 м.

То есть линия будет примерно на 88 см ниже уровня вершины скатов.

* Таблица показывает геометрию линии 10°. Это не итоговый расчет дымохода: дополнительно проверяется общая протяженность дымового канала и инструкция производителя оборудования.

Какой должна быть общая длина дымового канала

Положение трубы относительно конька - только одна часть расчета.

Для дровяного отопления применяется ориентир: расстояние от колосниковой решетки до устья дымовой трубы - не менее 5 м.

Однако при установке современной заводской печи необходимо дополнительно открыть ее технический паспорт. Производитель может устанавливать собственные требования к минимальной высоте и конфигурации дымохода.

Поэтому необходимо одновременно проверить два параметра:

1. общую высоту дымового канала;
2. положение устья относительно кровли и конька.

Пример расчета высоты дымохода

Допустим, печь установлена в одноэтажном загородном доме.

• Дымоход выходит через скатную кровлю.
• Расстояние от оси канала до вершины скатов - 1 м.
• Расчетное расстояние от отопительного прибора до вершины скатов позволяет получить дымовой канал более 5 м.

Поскольку расстояние до вершины скатов составляет менее 1,5 м, устье системы необходимо вывести как минимум на 500 мм выше вершины скатов.

После этого дополнительно проверяют:

• общую высоту канала;
• требования паспорта оборудования;
• необходимость дополнительного крепления системы;
• узел прохода через кровлю;
• расположение соседних конструкций.

Какой высоты должен быть дымоход над плоской крышей

Для плоской кровли базовое правило проще: устье дымовой трубы выводят не менее чем на 500 мм над кровлей.

Но необходимо учитывать расположенные рядом более высокие конструкции. Они могут создавать зону ветрового подпора и влиять на работу дымохода.

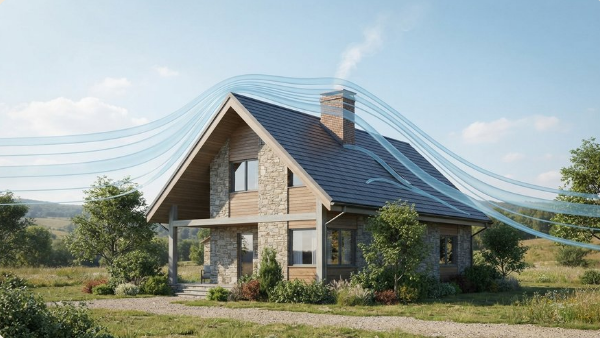

Почему конек крыши влияет на тягу

Воздух обтекает крышу неравномерно. На разных участках кровли возникают зоны повышенного и пониженного давления, а направление воздушных потоков зависит от формы здания и ветра.

Если дымовая труба заканчивается в неблагоприятной зоне, ветер может мешать нормальному выходу дымовых газов.

В результате возможны:

• нестабильная тяга;
• ее заметная зависимость от направления ветра;
• дымление при растопке;
• обратная тяга в отдельных условиях.

Что такое зона ветрового подпора

Кроме собственного конька крыши необходимо учитывать более высокие части здания и расположенные рядом конструкции.

Воздушный поток, сталкиваясь с препятствием, меняет направление и способен создавать область повышенного давления.

Поэтому дымоход не стоит проектировать в отрыве от окружающей архитектуры.

Особого внимания требуют ситуации, когда рядом находятся:

• высокая пристройка;
• второй этаж;
• более высокая часть кровли;
• парапет;
• другое примыкающее здание.

Дымовые трубы следует выводить выше кровли более высоких зданий, непосредственно пристроенных к зданию с дровяным отоплением.

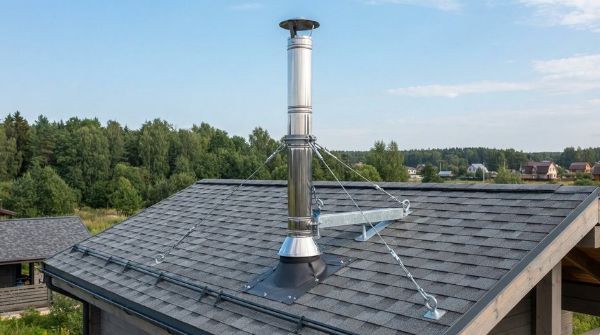

Можно ли сделать дымоход значительно выше вершины скатов

Само по себе превышение минимальной отметки не запрещает нормальную работу дымохода. Иногда дополнительный подъем действительно необходим для получения требуемой общей длины канала или из-за особенностей здания.

Но высокая свободностоящая часть трубы испытывает значительную ветровую нагрузку.

Поэтому при большой высоте над кровлей необходимо продумать:

• жесткость конструкции;
• кронштейны;
• опорные элементы;
• растяжки или другие предусмотренные системой способы фиксации;
• допустимую свободную высоту конкретного дымохода.

Посмотреть кронштейны для дымоходов →

Почему выгодно располагать дымоход ближе к коньку

С технической точки зрения вывод ближе к верхней части крыши часто позволяет уменьшить длину наружного участка, выступающего над кровлей.

Потенциальные преимущества:

• меньшая ветровая нагрузка;
• проще закрепить наружную часть;
• меньше материала находится в холодной зоне;
• аккуратнее внешний вид;
• в некоторых случаях проще добиться необходимого положения относительно конька.

Однако выбирать место только по этому критерию нельзя. Дымоход не должен конфликтовать с балками, стропильной системой и другими конструкциями.

Что делать, если труба получилась слишком далеко от конька

Самое плохое решение - просто закончить дымоход немного выше кровельного покрытия, чтобы сэкономить на трубе.

Необходимо определить:

1. горизонтальное расстояние до конька;
2. минимальную отметку устья по правилу 10°;
3. общую высоту дымового канала;
4. необходимую высоту трубы над кровлей;
5. способ ее крепления.

Если наружная часть получается чрезмерно высокой и сложной, иногда разумнее пересмотреть маршрут дымохода или место установки оборудования.

Нужно ли учитывать высоту соседнего здания

Да. Высокая соседняя конструкция, особенно непосредственно примыкающая к дому, способна существенно изменить воздушные потоки.

Поэтому правило «я поднял трубу относительно своего конька - значит все правильно» работает не во всех ситуациях.

Если дом имеет сложную архитектуру или рядом находится высокая пристройка, проект системы лучше проверять отдельно.

Расположение дымохода при наружной системе через стену

При наружном монтаже труба сначала проходит через стену, затем поворачивает вверх и располагается вдоль фасада.

Правила определения положения устья относительно кровли при этом не исчезают.

Необходимо учитывать:

• общую высоту дымового канала;
• положение трубы относительно конька;
• длину участка от отопительного прибора до вертикального подъема;
• охлаждение наружного дымохода;
• количество поворотов;
• крепление трубы к фасаду.

Для наружной вертикальной части обычно применяют утепленный сэндвич-дымоход.

Посмотреть сэндвич-трубы для дымоходов →

Как расположение дымового канала связано с диаметром трубы

Длина и диаметр - разные параметры, но оба влияют на работу системы.

Нельзя исправлять неверно выбранный диаметр простым увеличением высоты трубы.

Правильная последовательность выглядит так:

1. выбирается конкретная печь;
2. по паспорту определяется необходимый диаметр дымового канала;
3. проектируется маршрут;
4. рассчитывается общая протяженность;
5. проверяется положение устья относительно кровли;
6. подбираются трубы и комплектующие.

Что установить на верх дымохода

Конструкция верхней части зависит от дымоходной системы и требований производителя.

В каталоге для завершения и крепления дымоходов могут использоваться:

• оголовки;
• зонты;
• дефлекторы;
• элементы крепления высокой части трубы.

Не следует устанавливать случайный элемент на устье только ради внешнего вида: он не должен мешать нормальному выходу дымовых газов и должен быть совместим с конкретной системой.

Кровельный проход дымохода

После расчета высоты необходимо правильно выполнить место выхода через кровлю.

На этом участке решаются сразу несколько задач:

• соблюдение безопасных расстояний до конструкций;
• защита кровли от протечек;
• правильное положение трубы;
• компенсация особенностей угла ската.

Для герметизации применяются подходящие кровельные разделки и эластичные элементы типа Master Flash.

Посмотреть Master Flash для дымоходов →

7 частых ошибок при расчете высоты дымохода

1. Считать высоту только от кровли.

   Необходимо проверять и общую длину дымового канала от отопительного прибора до устья.

2. Не учитывать расстояние до конька.

   Положение верхней части зависит от того, насколько далеко труба расположена от коньковой линии.

3. При расстоянии до 1,5 м закончить трубу на уровне конька.

   При таком расположении устье требуется поднять не менее чем на 500 мм выше вершины скатов.

4. Использовать правило 10° при любом расположении трубы.

   Оно применяется, когда дымоход находится более чем в 3 м от конька.

5. Не учитывать более высокую пристройку.

   Она способна изменить воздушные потоки вокруг дымохода.

6. Сделать высокую трубу без дополнительного крепления.

   Чем больше свободный участок над кровлей, тем выше ветровая нагрузка.

7. Не читать паспорт оборудования.

   Производитель может устанавливать собственную минимальную высоту и дополнительные требования к дымоходу.

Как рассчитать высоту дымохода: пошагово

1. Определите место установки отопительного прибора.
2. Найдите предполагаемую точку прохода дымохода через кровлю.
3. Измерьте горизонтальное расстояние до конька.
4. Определите минимальную отметку устья по соответствующему правилу.
5. Рассчитайте общую высоту дымового канала.
6. Проверьте требования технического паспорта оборудования.
7. Учтите высокие пристройки и другие препятствия.
8. Определите необходимое крепление наружного участка.
9. Подберите проход кровли и остальные элементы дымохода.

Часто задаваемые вопросы

На сколько дымоход должен быть выше конька?

Если труба расположена на расстоянии до 1,5 м от конька, ее устье выводят не менее чем на 500 мм выше конька.

Что делать, если дымоход находится в 2 м от конька?

Расстояние 2 м попадает в диапазон от 1,5 до 3 м. В этом случае верх дымовой трубы должен находиться не ниже уровня вершины скатов.

Что делать, если труба находится в 4 м от конька?

При расстоянии более 3 м используется условная линия, проведенная от конька вниз под углом 10° к горизонту. Устье дымохода располагают не ниже этой линии. При 4 м геометрическое снижение линии относительно конька составляет примерно 0,7 м.

Какая минимальная общая длина дымового канала?

Для дровяного отопления используется нормативный ориентир не менее 5 м от колосниковой решетки до устья дымовой трубы. При этом обязательно проверяют инструкцию конкретной заводской модели.

Можно ли сделать дымоход выше необходимого?

В определенных случаях - да, но высокий участок над кровлей необходимо правильно закрепить и проверить допустимую свободную высоту для конкретной дымоходной системы.

Как измеряется расстояние от трубы до конька?

Для выбора правила расположения устья учитывается горизонтальное расстояние от оси канала до конька.

Какой нужен подъем трубы над плоской кровлей?

Для плоской кровли дымовая труба должна выступать не менее чем на 500 мм над кровлей.

Что важнее: общая длина или отметка устья над крышей?

Оба параметра важны. Требуется обеспечить необходимую общую высоту дымового канала и одновременно правильно расположить его устье относительно крыши и конька.

Итог: как определить высоту дымохода

Запомнить базовую схему достаточно просто:

• до 1,5 м от конька - минимум 0,5 м выше конька;
• 1,5–3 м - не ниже уровня конька;
• более 3 м - не ниже линии 10° от конька вниз;
• плоская крыша - минимум 0,5 м над кровлей.

При этом отдельно проверяется общая протяженность дымового канала, требования паспорта оборудования и устойчивость наружной части трубы.

Если вы не уверены в высоте и комплектации системы, специалисты интернет-магазина «ПечиМаг» помогут подобрать дымоход и необходимые элементы под конкретную модель оборудования и конструкцию дома.
